3051S LT-差压液位变送器

电容式压力差压变送器

3051SLT差压液位变送器结构上由FD3051S系列差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经液位法兰上的膜片和填充液，再经变送器本体，最后到测量传感器的高压侧。
FD3051SLT液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4~20mA DC HART电流信号输出。FD3051SLT也可与FDT375手持终端FDM100Modem 相互通信，通过它们进行参数设定、过程监控等
测量介质：适合测量高温、高粘度、腐蚀性、易沉淀等 流体介质
测量范围（未迁移时）：0—1KPa～3MPa
精度：±0.075%，0.1%
接液膜片：不锈钢 316L、哈氏合金C

销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

3051SLT差压液位变送器结构上由FD3051S系列差压变送器和焊接安装的液位法兰组成。作用在高压侧的压力，首先经液位法兰上的膜片和填充液，再经变送器本体，最后到测量传感器的高压侧。
FD3051SLT液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4~20mA DC HART电流信号输出。FD3051SLT也可与FDT375手持终端FDM100Modem 相互通信，通过它们进行参数设定、过程监控等
测量介质：适合测量高温、高粘度、腐蚀性、易沉淀等 流体介质
测量范围（未迁移时）：0—1KPa～3MPa
精度：±0.075%，0.1%
接液膜片：不锈钢 316L、哈氏合金C

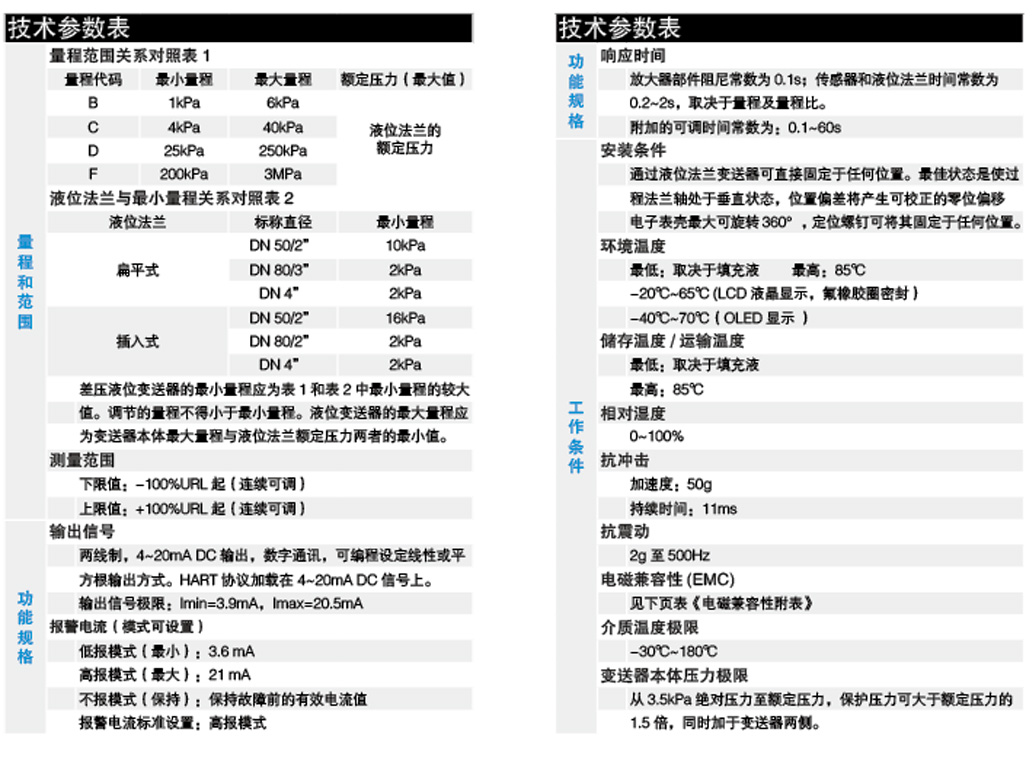

左栏 技术参数表量程范围关系对照表 1量程代码最小量程最大量程额定压力（最大值）备注B1kPa6kPa——C4kPa40kPa液位法兰的额定压力—D25kPa250kPa——F200kPa3MPa——液位法兰与最小量程关系对照表 2液位法兰标称直径最小量程扁平式DN50/210kPaDN80/32kPaDN42kPa插入式DN50/216kPaDN80/22kPaDN42kPa量程说明差压液位变送器的最小量程为表 1 和表 2 中最小量程的较大值；调节的量程不得小于最小量程；液位变送器的最大量程应为变送器本体最大量程与液位法兰额定压力两者的最小值。测量范围下限值：-100% URL 起（连续可调）上限值：+100% URL 起（连续可调）功能规格（输出信号）两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式；HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流（模式可设置）：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式右栏 技术参数表功能规格（响应时间）放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 0.2~2s（取决于量程及量程比）附加的可调时间常数为：0.1~60s安装条件远传液位法兰变送器可直接固定于任何位置；最佳状态是使过程法兰轴处于垂直状态，位置偏差将产生可校正的零位偏移；电子表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。工作条件环境温度：最低：取决于填充液；最高：85℃-20℃~65℃（LCD 液晶显示，氟橡胶密封时）-40℃~70℃（OLED 显示）储存温度 / 运输温度：最低：取决于填充液；最高：85℃相对湿度：0~100%抗冲击：加速度 50g，持续时间 11ms抗震动：2g 至 500Hz电磁兼容性（EMC）：见下页表《电磁兼容性附表》介质温度极限：-30℃~180℃变送器本体压力极限：从 3.5kPa 绝对压力至额定压力，保护力可大于额定压力的 1.5 倍（同时加于变送器两侧）

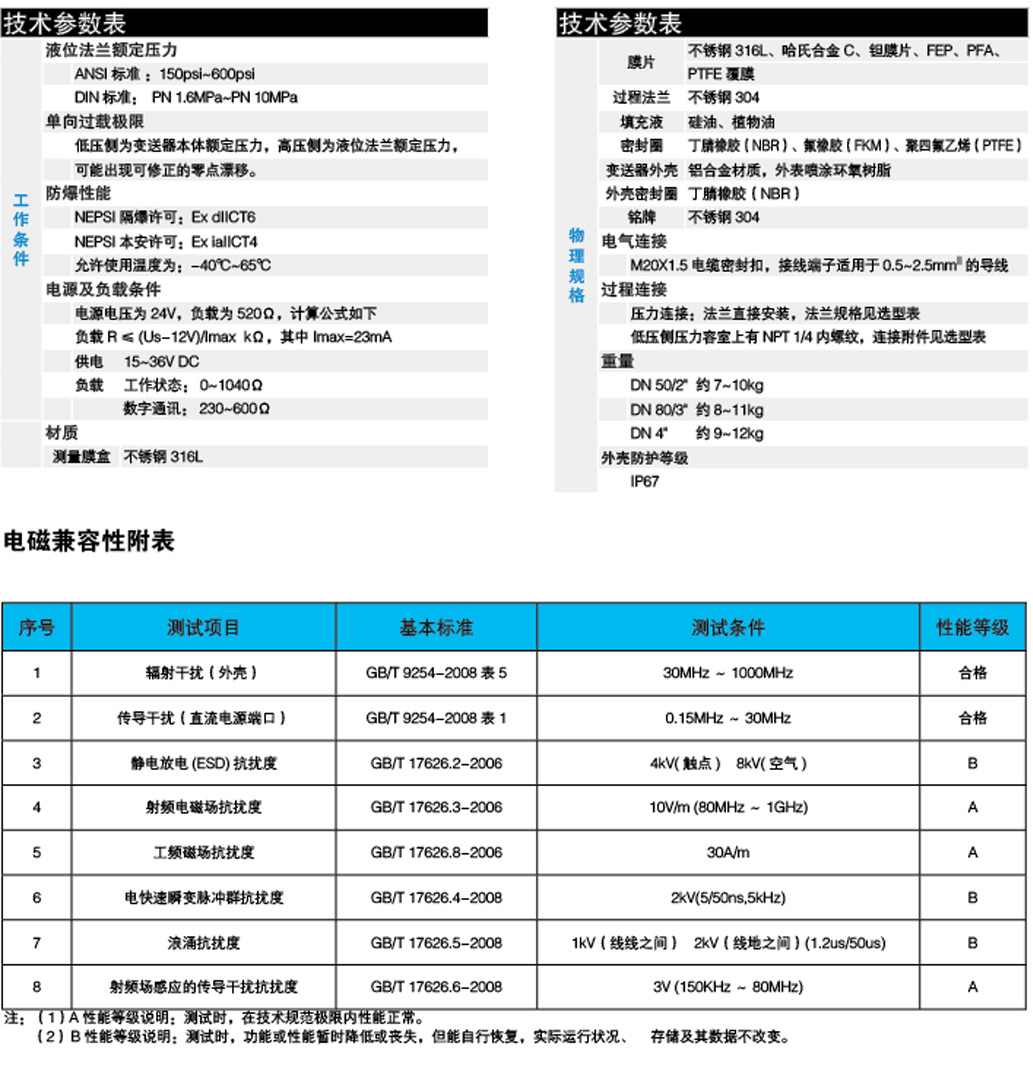

左栏 技术参数表工作条件液位法兰额定压力：ANSI 标准：150psi~600psiDIN 标准：PN 1.6MPa~PN 10MPa单向过压极限：低压侧为变送器本体额定压力，高压侧为该法兰额定压力，可能出现可修正的零点漂移。防爆性能：NEPSI 隔爆许可：Ex dIICT6NEPSI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件：电源电压为 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω材质：测量膜盒：不锈钢 316L右栏 技术参数表（物理规格）材质：膜片：不锈钢 316L、哈氏合金 C、钽膜片、FEP、PFA、PTFE 膜过程法兰：不锈钢 304填充液：硅油、植物油密封圈：丁腈橡胶 (NBR)、氟橡胶 (FKM)、聚四氟乙烯 (PTFE)变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：压力连接：法兰直接安装，法兰规格另选表低压侧压力室上有 NPT 1/4 内螺纹，连接附件另选表重量：DN50/2约 7~10kgDN80/3约 8~11kgDN4约 9~12kg外壳防护等级：IP67电磁兼容性附表序号测试项目基本标准测试条件性能等级1辐射干扰 (外壳)GB/T 9254-2008 表 530MHz～1000MHz合格2传导干扰 (直流电源端口)GB/T 9254-2008 表 10.15MHz～30MHz合格3静电放电 (ESD) 抗扰度GB/T 17626.2-20064kV (触点) 8kV (空气)B4射频电磁场抗扰度GB/T 17626.3-200610V/m(80MHz～1GHz)A5工频磁场抗扰度GB/T 17626.8-200630A/mA6电快速瞬变脉冲群抗扰度GB/T 17626.4-20082kV(5/50ns, 5kHz)B7浪涌抗扰度GB/T 17626.5-20081kV (线线之间) 2kV (线地之间)(1.2us/50us)B8射频场感应的传导干扰抗扰度GB/T 17626.6-20083V(150kHz～80MHz)A注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

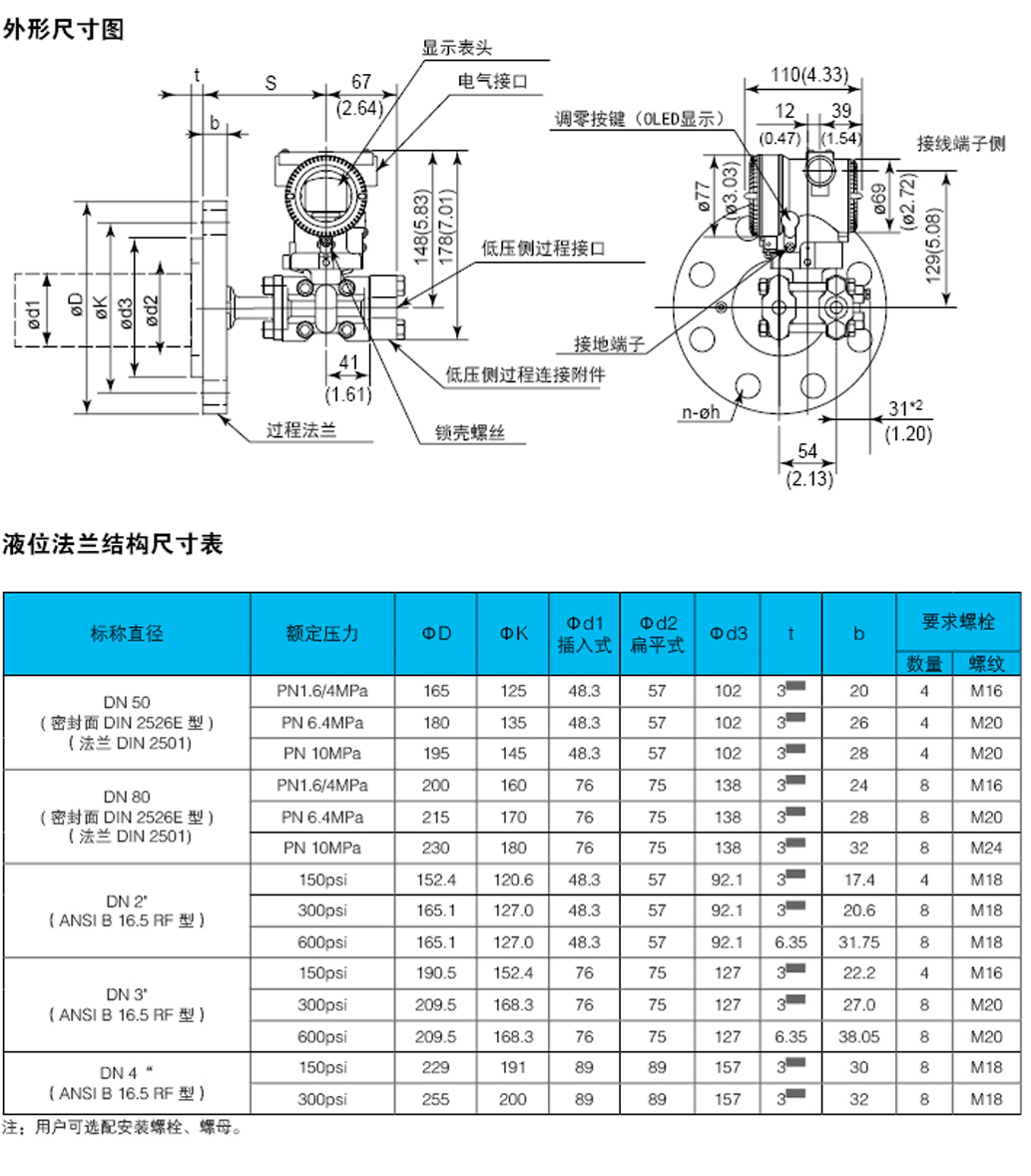

外形尺寸图 液位法兰结构尺寸表

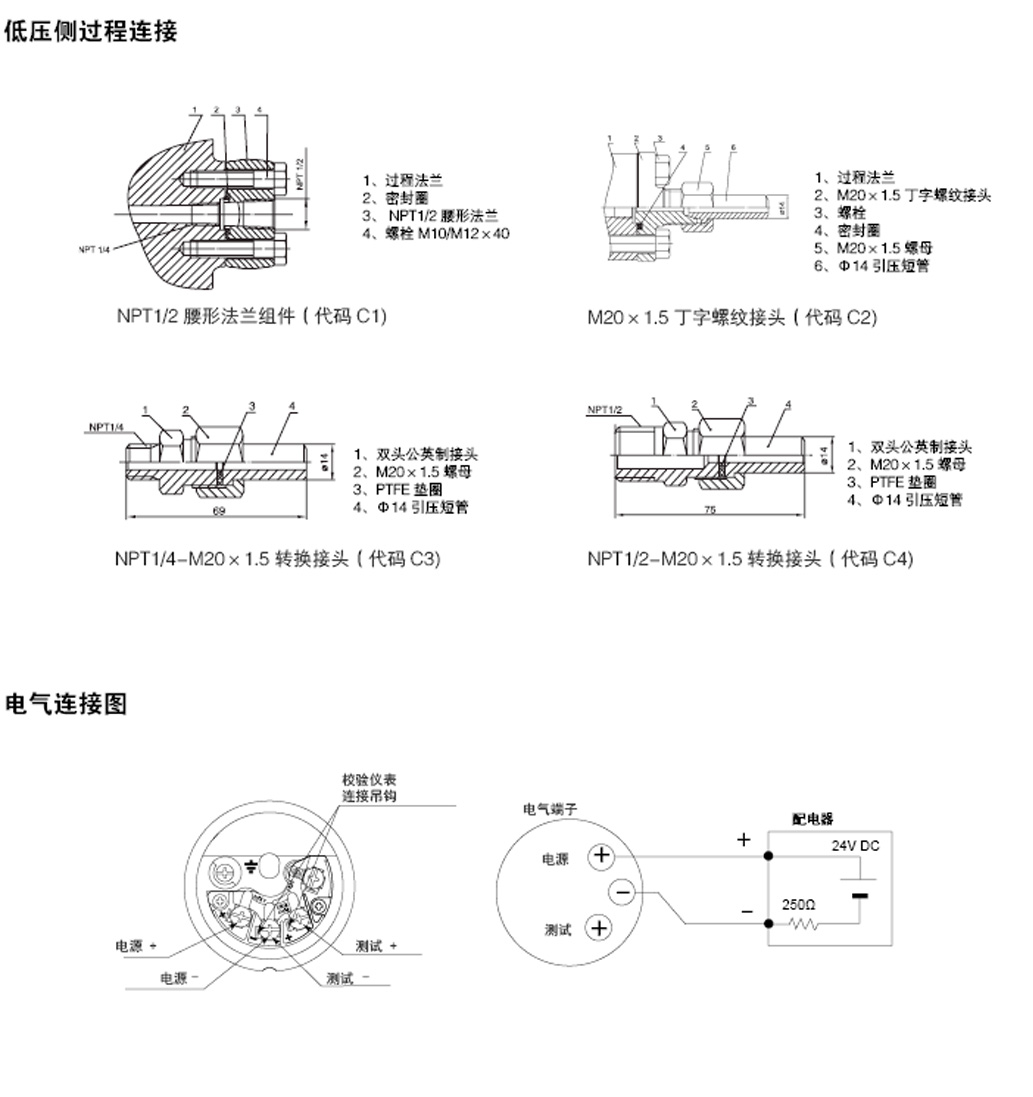

低压侧过程连接 电气连接图

左栏 技术参数表量程范围关系对照表 1量程代码最小量程最大量程额定压力（最大值）备注B1kPa6kPa——C4kPa40kPa液位法兰的额定压力—D25kPa250kPa——F200kPa3MPa——液位法兰与最小量程关系对照表 2液位法兰标称直径最小量程扁平式DN50/210kPaDN80/32kPaDN42kPa插入式DN50/216kPaDN80/22kPaDN42kPa量程说明差压液位变送器的最小量程为表 1 和表 2 中最小量程的较大值；调节的量程不得小于最小量程；液位变送器的最大量程应为变送器本体最大量程与液位法兰额定压力两者的最小值。测量范围下限值：-100% URL 起（连续可调）上限值：+100% URL 起（连续可调）功能规格（输出信号）两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式；HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流（模式可设置）：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式右栏 技术参数表功能规格（响应时间）放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 0.2~2s（取决于量程及量程比）附加的可调时间常数为：0.1~60s安装条件远传液位法兰变送器可直接固定于任何位置；最佳状态是使过程法兰轴处于垂直状态，位置偏差将产生可校正的零位偏移；电子表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。工作条件环境温度：最低：取决于填充液；最高：85℃-20℃~65℃（LCD 液晶显示，氟橡胶密封时）-40℃~70℃（OLED 显示）储存温度 / 运输温度：最低：取决于填充液；最高：85℃相对湿度：0~100%抗冲击：加速度 50g，持续时间 11ms抗震动：2g 至 500Hz电磁兼容性（EMC）：见下页表《电磁兼容性附表》介质温度极限：-30℃~180℃变送器本体压力极限：从 3.5kPa 绝对压力至额定压力，保护力可大于额定压力的 1.5 倍（同时加于变送器两侧）

左栏 技术参数表工作条件液位法兰额定压力：ANSI 标准：150psi~600psiDIN 标准：PN 1.6MPa~PN 10MPa单向过压极限：低压侧为变送器本体额定压力，高压侧为该法兰额定压力，可能出现可修正的零点漂移。防爆性能：NEPSI 隔爆许可：Ex dIICT6NEPSI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件：电源电压为 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω材质：测量膜盒：不锈钢 316L右栏 技术参数表（物理规格）材质：膜片：不锈钢 316L、哈氏合金 C、钽膜片、FEP、PFA、PTFE 膜过程法兰：不锈钢 304填充液：硅油、植物油密封圈：丁腈橡胶 (NBR)、氟橡胶 (FKM)、聚四氟乙烯 (PTFE)变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：压力连接：法兰直接安装，法兰规格另选表低压侧压力室上有 NPT 1/4 内螺纹，连接附件另选表重量：DN50/2约 7~10kgDN80/3约 8~11kgDN4约 9~12kg外壳防护等级：IP67电磁兼容性附表序号测试项目基本标准测试条件性能等级1辐射干扰 (外壳)GB/T 9254-2008 表 530MHz～1000MHz合格2传导干扰 (直流电源端口)GB/T 9254-2008 表 10.15MHz～30MHz合格3静电放电 (ESD) 抗扰度GB/T 17626.2-20064kV (触点) 8kV (空气)B4射频电磁场抗扰度GB/T 17626.3-200610V/m(80MHz～1GHz)A5工频磁场抗扰度GB/T 17626.8-200630A/mA6电快速瞬变脉冲群抗扰度GB/T 17626.4-20082kV(5/50ns, 5kHz)B7浪涌抗扰度GB/T 17626.5-20081kV (线线之间) 2kV (线地之间)(1.2us/50us)B8射频场感应的传导干扰抗扰度GB/T 17626.6-20083V(150kHz～80MHz)A注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。
