3051S LA/LG绝压/表压远传变送器

电容式压力差压变送器

3051S LA/LG 绝压 / 表压远传变送器在结构上，由3051STG/TA 系列压力 / 绝压变送器和经焊接安装的带毛细管 远传法兰组成。作用在远传法兰侧的压力，首先经远传法兰上的 膜片和填充液，再经毛细管，最后到达测量传感器的测量端。

3051SLG/A 表压 / 绝压远传变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051SLG/A 也可与 T375 手持终端 或 M100Modem 相互通信，通过它们进行参数设定、过程监控等

销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

3051S LA/LG 绝压 / 表压远传变送器在结构上，由3051STG/TA 系列压力 / 绝压变送器和经焊接安装的带毛细管 远传法兰组成。作用在远传法兰侧的压力，首先经远传法兰上的 膜片和填充液，再经毛细管，最后到达测量传感器的测量端。

3051SLG/A 表压 / 绝压远传变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051SLG/A 也可与 T375 手持终端 或 M100Modem 相互通信，通过它们进行参数设定、过程监 控等

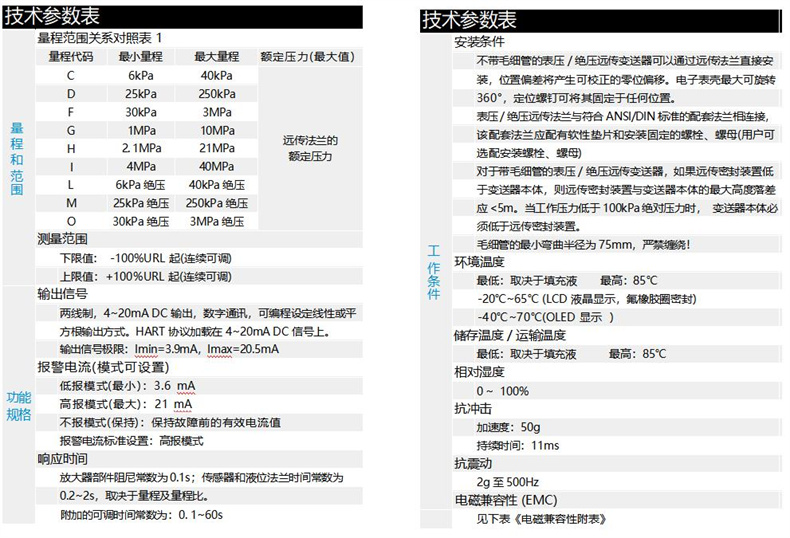

左栏 技术参数表量程范围对照表 1量程代码最小量程最大量程额定压力 (最大值)备注C6kPa40kPa——D25kPa250kPa——F30kPa3MPa——G1MPa10MPa远传法兰的额定压力—H2.1MPa21MPa——I4MPa40MPa——L6kPa 绝压40kPa 绝压——M25kPa 绝压250kPa 绝压——O30kPa 绝压3MPa 绝压——测量范围上下限：±100% URL（连续可调）输出量程：±100% URL（连续可调）功能规格输出：两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流 (模式可设置)：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式响应时间：放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 0.2~2s（取决于量程及量程比）附加的可调时间常数为：0.1~60s右栏 技术参数表安装条件不带毛细管的表压 / 绝压变送器可通过远传法兰直接安装，位置偏差将产生可校正的零位偏移。电子表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。变送器 / 法兰应与符合 ANSI/DIN 标准的配接法兰相连接，该配接法兰应附带性垫片和安装用的螺栓、螺母（用户可选定安装螺栓、螺母）。对于带毛细管的表压 / 绝压变送器，如果变送器安装时低于远传密封，则远传密封装置与变送器本体的最大高度差应 < 5m；当工作压力低于 100kPa 绝对压力时，变送器本体必须低于远传密封装置。毛细管的最小弯曲半径为 75mm，严禁绻绕！工作条件环境温度：取决于充填液，最高：85℃-20℃~65℃（LCD 液晶显示，氟橡胶密封时）-40℃~70℃（OLED 显示）储存温度：取决于充填液，最高：85℃相对湿度：0~100%抗冲击：50g，持续时间：11ms抗震动：2g 至 500Hz电磁兼容性（EMC）：见下表《电磁兼容性附表》

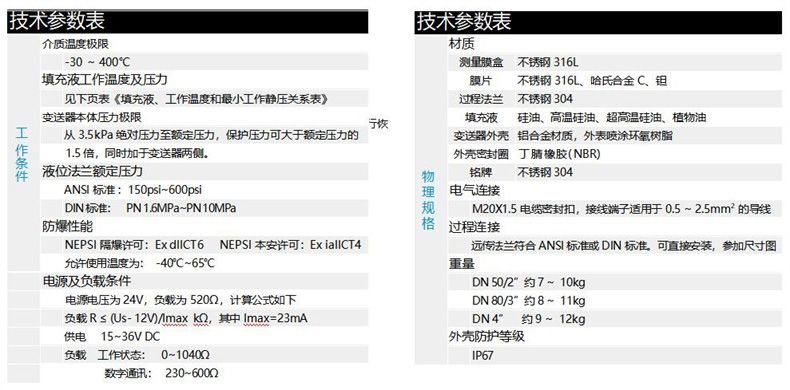

左栏 技术参数表（工作条件）介质温度极限：-30~400℃填充液、工作温度及压力：见下页《填充液、工作温度和最小工作静压关系表》变送器本体压力极限：从 3.5kPa 绝对压力至额定压力，保护压力可大于额定压力的 1.5 倍（同时加于变送器两侧）液位法兰额定压力：ANSI 标准：150psi~600psiDIN 标准：PN1.6MPa~PN10MPa防爆性能：NEPSI 隔爆许可：Ex dIICT6NEPSI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件：电源电压为 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω右栏 技术参数表（物理规格）材质：测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C、钽过程法兰：不锈钢 304填充液：硅油、高温硅油、超高温硅油、植物油变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：远传法兰符合 ANSI 标准或 DIN 标准，可直接安装，参加尺寸图重量：DN50/2 约 7~10kgDN80/3 约 8~11kgDN4 约 9~12kg外壳防护等级：IP67

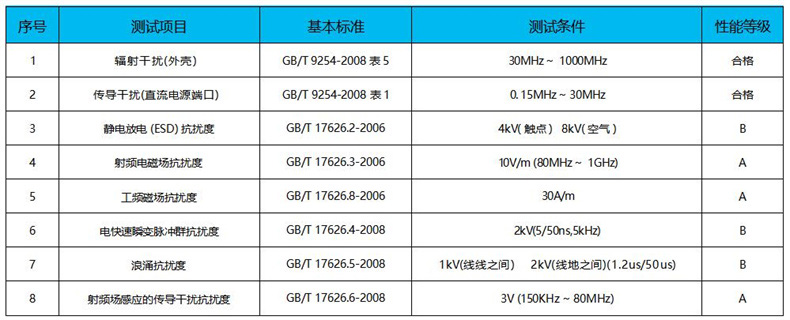

序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A

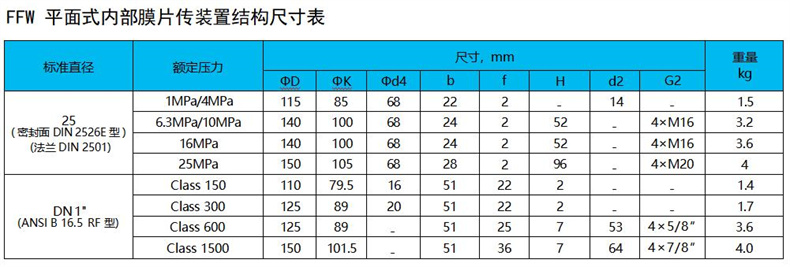

FFW 平面式内部膜片传装置结构尺寸表： 标准直径 额定压力 尺寸（mm） ΦD ΦK Φd4 b f H d2 G2 重量（kg） 25 （密封面 DN25/26 型） （法兰 DIN 2501） 1MPa/4MPa 115 85 68 22 2 - 14 - 1.5 6.3MPa/10MPa 140 100 68 24 2 52 - 4×M16 3.2 16MPa 140 100 68 24 2 52 - 4×M16 3.6 25MPa 150 105 68 28 2 96 - 4×M20 4 Class 150 Class 150 110 79.5 16 51 22 2 - - 1.4 DN1” （ANSI B 16.5 RF 型） Class 300 125 89 20 51 22 2 - - 1.7 Class 600 125 89 - 51 25 7 53 4×5/8 3.6 Class 1500 150 101.5 - 51 36 7 64 4×7/8 4.0

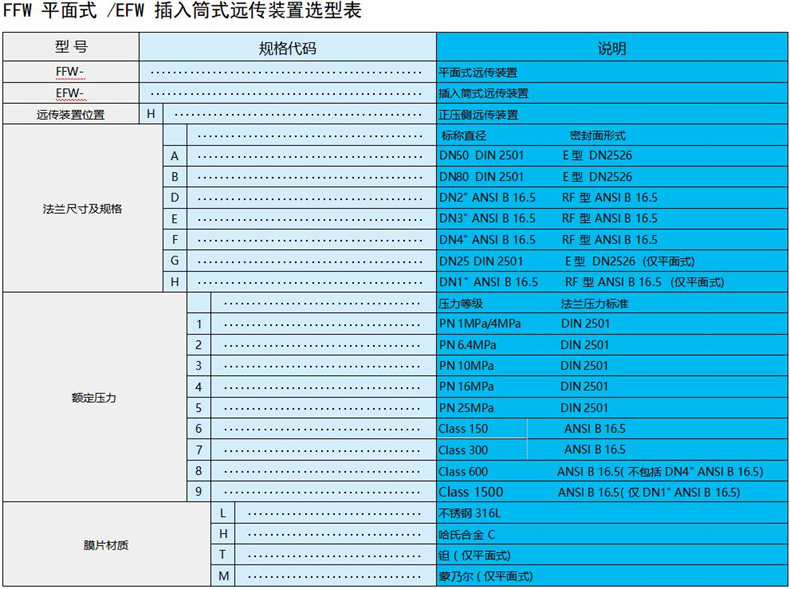

FFW 平面式 / EFW 插入筒式远传装置选型表： 项目 规格代码 说明 型号 FFW- 平面式远传装置 EFW- 插入筒式远传装置 远传装置位置 H 正压侧远传装置 法兰尺寸及规格 A 标称直径 DN50 DIN 2501，密封形式 E 型 DN2526 B 标称直径 DN80 DIN 2501，密封形式 E 型 DN2526 D 标称直径 DN2 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5 E 标称直径 DN3 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5 F 标称直径 DN4 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5 G 标称直径 DN25 DIN 2501，密封形式 E 型 DN2526（仅平面式） H 标称直径 DN1 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5（仅平面式） 额定压力 1 压力等级 PN 1MPa/4MPa，法兰标准 DIN 2501 2 压力等级 PN 6.4MPa，法兰标准 DIN 2501 3 压力等级 PN 10MPa，法兰标准 DIN 2501 4 压力等级 PN 16MPa，法兰标准 DIN 2501 5 压力等级 PN 25MPa，法兰标准 DIN 2501 6 压力等级 Class 150，法兰标准 ANSI B 16.5 7 压力等级 Class 300，法兰标准 ANSI B 16.5 8 压力等级 Class 600，法兰标准 ANSI B 16.5（不包括 DN4 ANSI B 16.5） 9 压力等级 Class 1500，法兰标准 ANSI B 16.5（仅 DN1 ANSI B 16.5） 膜片材质 L 不锈钢 316L H 哈氏合金 C T 钽（仅平面式） M 蒙乃尔（仅平面式）

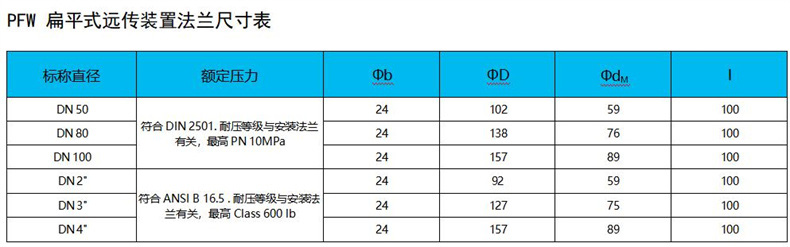

PFW 扁平式远传装置法兰尺寸表： 标称直径 额定压力说明 Φb ΦD ΦdM l DN50 符合 DIN2501，耐压等级与安装法兰有关，最高 PN10MPa 24 102 59 100 DN80 符合 DIN2501，耐压等级与安装法兰有关，最高 PN10MPa 24 138 76 100 DN100 符合 DIN2501，耐压等级与安装法兰有关，最高 PN10MPa 24 157 89 100 DN2 符合 ANSI B 16.5，耐压等级与安装法兰有关，最高 Class 600 lb 24 92 59 100 DN3 符合 ANSI B 16.5，耐压等级与安装法兰有关，最高 Class 600 lb 24 127 75 100 DN4 符合 ANSI B 16.5，耐压等级与安装法兰有关，最高 Class 600 lb 24 157 89 100

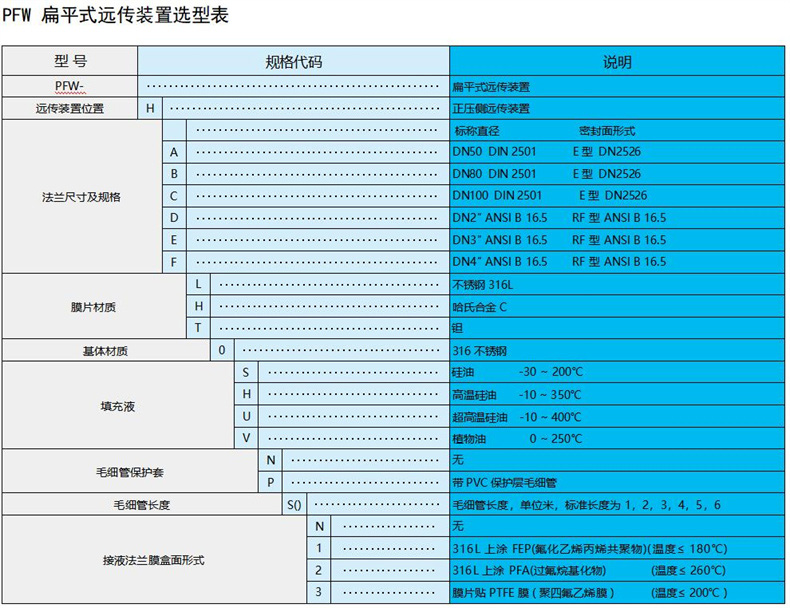

PFW 扁平式远传装置选型表： 项目 规格代码 说明 型号 PFW- 扁平式远传装置 远传装置位置 H 正压侧远传装置 法兰尺寸及规格 A 标称直径 DN50 DIN2501，密封面形式 E 型 DN2526 B 标称直径 DN80 DIN2501，密封面形式 E 型 DN2526 C 标称直径 DN100 DIN2501，密封面形式 E 型 DN2526 D 标称直径 DN2 ANSI B 16.5，密封面形式 RF 型 ANSI B 16.5 E 标称直径 DN3 ANSI B 16.5，密封面形式 RF 型 ANSI B 16.5 F 标称直径 DN4 ANSI B 16.5，密封面形式 RF 型 ANSI B 16.5 膜片材质 L 不锈钢 316L H 哈氏合金 C T 钽 基体材质 0 316 不锈钢 填充液 S 硅油，温度范围 - 30~200℃ H 高温硅油，温度范围 - 10~350℃ U 超高温硅油，温度范围 - 10~400℃ V 植物油，温度范围 0~250℃ 毛细管保护套 N 无 P 带 PVC 保护层毛细管 毛细管长度 S0 毛细管长度，单位米，标准长度为 1、2、3、4、5、6 接液法兰盒盖面形式 N 无 1 316L 上涂 FEP (氟化乙丙烯共聚物)，温度≤180℃ 2 316L 上涂 PFA (过氟烷基化物)，温度≤260℃ 3 膜片贴 PTFE 膜 (聚四氟乙烯膜)，温度≤200℃

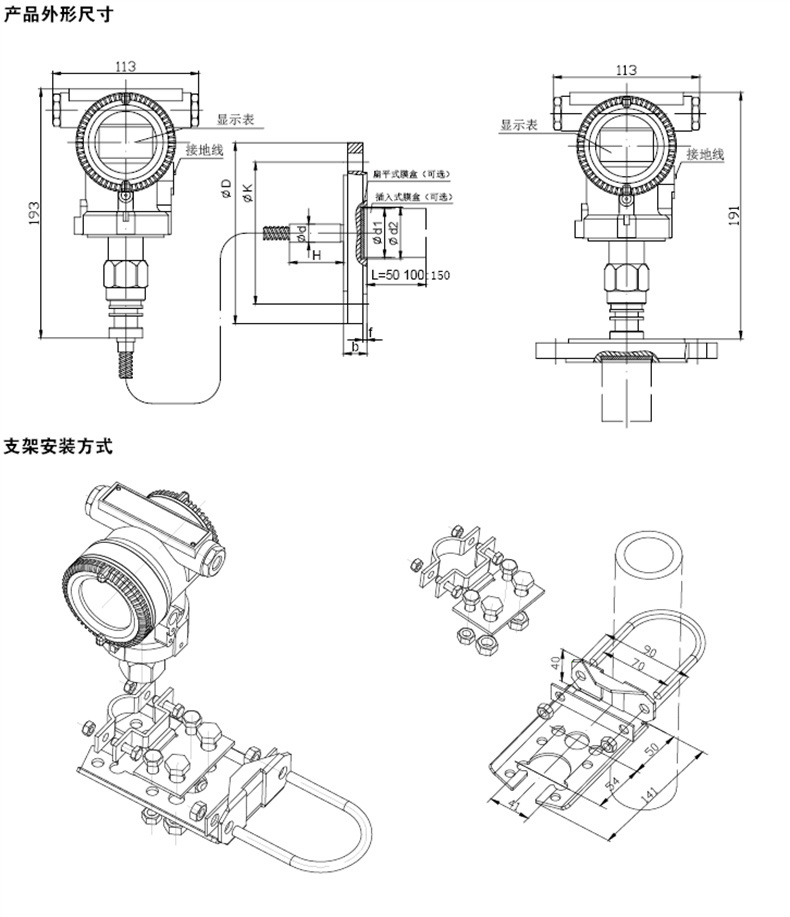

产品外形尺寸 支架安装方式


左栏 技术参数表量程范围对照表 1量程代码最小量程最大量程额定压力 (最大值)备注C6kPa40kPa——D25kPa250kPa——F30kPa3MPa——G1MPa10MPa远传法兰的额定压力—H2.1MPa21MPa——I4MPa40MPa——L6kPa 绝压40kPa 绝压——M25kPa 绝压250kPa 绝压——O30kPa 绝压3MPa 绝压——测量范围上下限：±100% URL（连续可调）输出量程：±100% URL（连续可调）功能规格输出：两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流 (模式可设置)：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式响应时间：放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 0.2~2s（取决于量程及量程比）附加的可调时间常数为：0.1~60s右栏 技术参数表安装条件不带毛细管的表压 / 绝压变送器可通过远传法兰直接安装，位置偏差将产生可校正的零位偏移。电子表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。变送器 / 法兰应与符合 ANSI/DIN 标准的配接法兰相连接，该配接法兰应附带性垫片和安装用的螺栓、螺母（用户可选定安装螺栓、螺母）。对于带毛细管的表压 / 绝压变送器，如果变送器安装时低于远传密封，则远传密封装置与变送器本体的最大高度差应 < 5m；当工作压力低于 100kPa 绝对压力时，变送器本体必须低于远传密封装置。毛细管的最小弯曲半径为 75mm，严禁绻绕！工作条件环境温度：取决于充填液，最高：85℃-20℃~65℃（LCD 液晶显示，氟橡胶密封时）-40℃~70℃（OLED 显示）储存温度：取决于充填液，最高：85℃相对湿度：0~100%抗冲击：50g，持续时间：11ms抗震动：2g 至 500Hz电磁兼容性（EMC）：见下表《电磁兼容性附表》

左栏 技术参数表（工作条件）介质温度极限：-30~400℃填充液、工作温度及压力：见下页《填充液、工作温度和最小工作静压关系表》变送器本体压力极限：从 3.5kPa 绝对压力至额定压力，保护压力可大于额定压力的 1.5 倍（同时加于变送器两侧）液位法兰额定压力：ANSI 标准：150psi~600psiDIN 标准：PN1.6MPa~PN10MPa防爆性能：NEPSI 隔爆许可：Ex dIICT6NEPSI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件：电源电压为 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω右栏 技术参数表（物理规格）材质：测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C、钽过程法兰：不锈钢 304填充液：硅油、高温硅油、超高温硅油、植物油变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：远传法兰符合 ANSI 标准或 DIN 标准，可直接安装，参加尺寸图重量：DN50/2 约 7~10kgDN80/3 约 8~11kgDN4 约 9~12kg外壳防护等级：IP67

序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A

FFW 平面式内部膜片传装置结构尺寸表： 标准直径 额定压力 尺寸（mm） ΦD ΦK Φd4 b f H d2 G2 重量（kg） 25 （密封面 DN25/26 型） （法兰 DIN 2501） 1MPa/4MPa 115 85 68 22 2 - 14 - 1.5 6.3MPa/10MPa 140 100 68 24 2 52 - 4×M16 3.2 16MPa 140 100 68 24 2 52 - 4×M16 3.6 25MPa 150 105 68 28 2 96 - 4×M20 4 Class 150 Class 150 110 79.5 16 51 22 2 - - 1.4 DN1” （ANSI B 16.5 RF 型） Class 300 125 89 20 51 22 2 - - 1.7 Class 600 125 89 - 51 25 7 53 4×5/8 3.6 Class 1500 150 101.5 - 51 36 7 64 4×7/8 4.0

FFW 平面式 / EFW 插入筒式远传装置选型表： 项目 规格代码 说明 型号 FFW- 平面式远传装置 EFW- 插入筒式远传装置 远传装置位置 H 正压侧远传装置 法兰尺寸及规格 A 标称直径 DN50 DIN 2501，密封形式 E 型 DN2526 B 标称直径 DN80 DIN 2501，密封形式 E 型 DN2526 D 标称直径 DN2 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5 E 标称直径 DN3 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5 F 标称直径 DN4 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5 G 标称直径 DN25 DIN 2501，密封形式 E 型 DN2526（仅平面式） H 标称直径 DN1 ANSI B 16.5，密封形式 RF 型 ANSI B 16.5（仅平面式） 额定压力 1 压力等级 PN 1MPa/4MPa，法兰标准 DIN 2501 2 压力等级 PN 6.4MPa，法兰标准 DIN 2501 3 压力等级 PN 10MPa，法兰标准 DIN 2501 4 压力等级 PN 16MPa，法兰标准 DIN 2501 5 压力等级 PN 25MPa，法兰标准 DIN 2501 6 压力等级 Class 150，法兰标准 ANSI B 16.5 7 压力等级 Class 300，法兰标准 ANSI B 16.5 8 压力等级 Class 600，法兰标准 ANSI B 16.5（不包括 DN4 ANSI B 16.5） 9 压力等级 Class 1500，法兰标准 ANSI B 16.5（仅 DN1 ANSI B 16.5） 膜片材质 L 不锈钢 316L H 哈氏合金 C T 钽（仅平面式） M 蒙乃尔（仅平面式）

PFW 扁平式远传装置法兰尺寸表： 标称直径 额定压力说明 Φb ΦD ΦdM l DN50 符合 DIN2501，耐压等级与安装法兰有关，最高 PN10MPa 24 102 59 100 DN80 符合 DIN2501，耐压等级与安装法兰有关，最高 PN10MPa 24 138 76 100 DN100 符合 DIN2501，耐压等级与安装法兰有关，最高 PN10MPa 24 157 89 100 DN2 符合 ANSI B 16.5，耐压等级与安装法兰有关，最高 Class 600 lb 24 92 59 100 DN3 符合 ANSI B 16.5，耐压等级与安装法兰有关，最高 Class 600 lb 24 127 75 100 DN4 符合 ANSI B 16.5，耐压等级与安装法兰有关，最高 Class 600 lb 24 157 89 100

PFW 扁平式远传装置选型表： 项目 规格代码 说明 型号 PFW- 扁平式远传装置 远传装置位置 H 正压侧远传装置 法兰尺寸及规格 A 标称直径 DN50 DIN2501，密封面形式 E 型 DN2526 B 标称直径 DN80 DIN2501，密封面形式 E 型 DN2526 C 标称直径 DN100 DIN2501，密封面形式 E 型 DN2526 D 标称直径 DN2 ANSI B 16.5，密封面形式 RF 型 ANSI B 16.5 E 标称直径 DN3 ANSI B 16.5，密封面形式 RF 型 ANSI B 16.5 F 标称直径 DN4 ANSI B 16.5，密封面形式 RF 型 ANSI B 16.5 膜片材质 L 不锈钢 316L H 哈氏合金 C T 钽 基体材质 0 316 不锈钢 填充液 S 硅油，温度范围 - 30~200℃ H 高温硅油，温度范围 - 10~350℃ U 超高温硅油，温度范围 - 10~400℃ V 植物油，温度范围 0~250℃ 毛细管保护套 N 无 P 带 PVC 保护层毛细管 毛细管长度 S0 毛细管长度，单位米，标准长度为 1、2、3、4、5、6 接液法兰盒盖面形式 N 无 1 316L 上涂 FEP (氟化乙丙烯共聚物)，温度≤180℃ 2 316L 上涂 PFA (过氟烷基化物)，温度≤260℃ 3 膜片贴 PTFE 膜 (聚四氟乙烯膜)，温度≤200℃
