3051S FG/FA 卫生型表压 / 绝压变送器

电容式压力差压变送器

产品概述

3051S FG/FA 卫生型表压 / 绝压变送器用于测量液体、 气体或蒸汽的液位、密度、压力， 然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S FG/FA 也可与 T375 手持终 端或 M100 Modem 相互通讯，通过它们进行参数设定、过 程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。


销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

产品概述

3051S FG/FA 卫生型表压 / 绝压变送器用于测量液体、 气体或蒸汽的液位、密度、压力， 然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S FG/FA 也可与 T375 手持终 端或 M100 Modem 相互通讯，通过它们进行参数设定、过 程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。

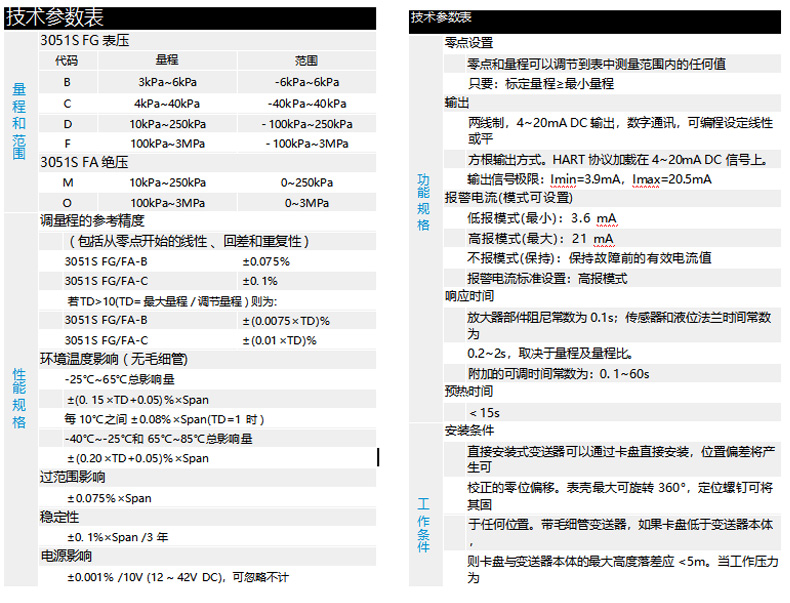

左栏 技术参数表量程和范围3051S FG 表压代码量程范围B3kPa~6kPa-6kPa~6kPaC4kPa~40kPa-40kPa~40kPaD10kPa~250kPa-100kPa~250kPaF100kPa~3MPa-100kPa~3MPa3051S FA 绝压代码量程范围M10kPa~250kPa0~250kPaO100kPa~3MPa0~3MPa调量程的参考精度（包括从零点开始的线性、回差和重复性）3051S FG/FA-B：±0.075%3051S FG/FA-C：±0.1%若\(\text{TD(TD=最大量程/满量程)}\)，则为：3051S FG/FA-B：\(\pm(0.0075×\text{TD})\%\)3051S FG/FA-C：\(\pm(0.01×\text{TD})\%\)性能规格环境温度影响（无毛细管）-25℃~65℃总影响量：\(\pm(0.15×\text{TD}+0.05)\%×\text{Span}\)每 10℃之间：\(\pm0.08\%×\text{Span}(\text{TD=1时})\)-40℃~-25℃和 65℃~85℃总影响量：\(\pm(0.20×\text{TD}+0.05)\%×\text{Span}\)过范围影响：\(\pm0.075\%×\text{Span}\)稳定性：\(\pm0.1\%×\text{Span}/3年\)电源影响：\(\pm0.001\%/10V（12~42V DC），可忽略不计\)右栏 技术参数表零点设置零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程功能规格输出：两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流 (模式可设)：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式响应时间：放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 0.2~2s，取决于量程及量程比。附加的可调时间常数为：0.1~60s预热时间：<15s工作条件・安装条件直接安装式变送器可以通过卡盘直接安装，位置偏差将产生可校正的零位偏移。表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。带毛细管变送器，如果卡盘低于变送器本体，则卡盘与变送器本体的最大高度差应 < 5m。当工作压力为

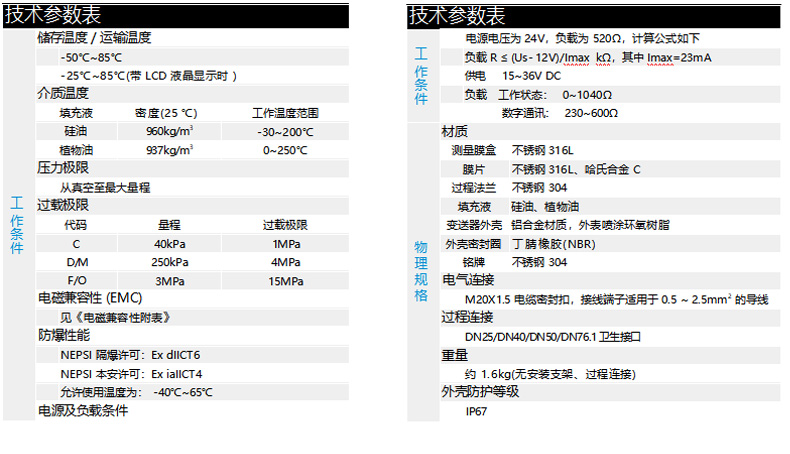

左栏 技术参数表（工作条件）储存温度 / 运输温度-50℃~85℃-25℃~85℃（带 LCD 液晶显示时）介质充填液充填液密度 (25℃)工作温度范围硅油960kg/m³-30~200℃植物油937kg/m³0~250℃硅油——植物油——压力极限：从真空至最大量程过载极限代码量程过载极限C40kPa1MPaD/M250kPa4MPaF/O3MPa15MPa电磁兼容性（EMC）：见《电磁兼容性附表》防爆性能NEPISI 隔爆许可：Ex dIICT6NEPISI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件（内容未完整显示）右栏 技术参数表工作条件・电源及负载条件电源电压 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω物理规格・材质测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C过程法兰：不锈钢 304填充液：硅油、植物油变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：DN25/DN40/DN50/DN76.1 卫生接口重量：约 1.6kg（无安装支架、过程连接）外壳防护等级：IP67

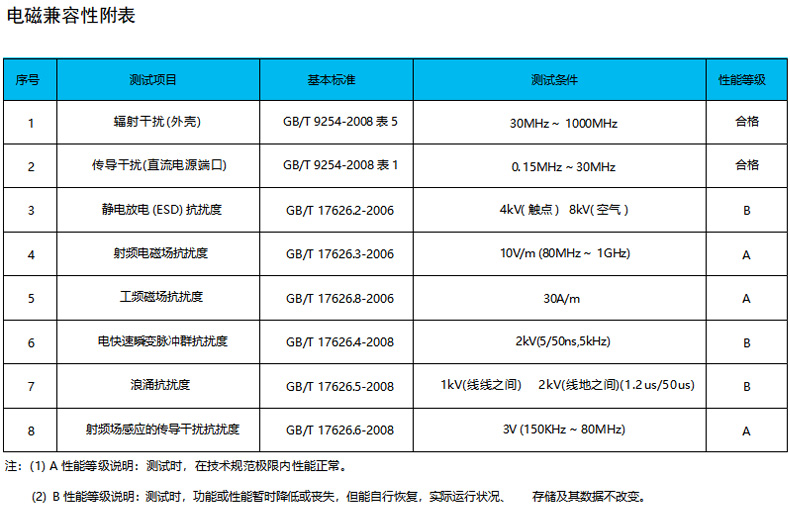

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

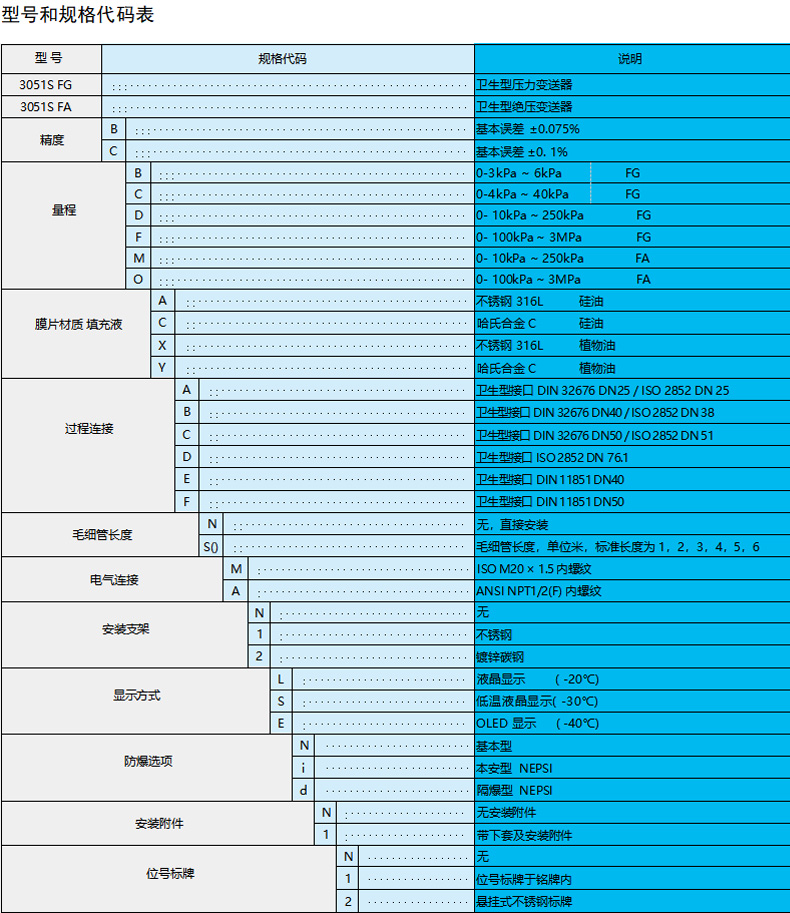

型号和规格代码表： 项目 规格代码 说明 型号 3051S FG 卫生型压力变送器 3051S FA 卫生型绝压变送器 精度 B 基本误差 ±0.075% C 基本误差 ±0.1% 量程 B 0.3kPa ~ 6kPa，FG C 0.4kPa ~ 40kPa，FG D 0.10kPa ~ 250kPa，FG F 0.100kPa ~ 3MPa，FG M 0.10kPa ~ 250kPa，FA O 0.100kPa ~ 3MPa，FA 膜片材质 / 填充液 A 不锈钢 316L，硅油 C 哈氏合金 C，硅油 X 不锈钢 316L，植物油 Y 哈氏合金 C，植物油 过程连接 A 卫生型接口 DIN 32676 DN25/ISO 2852 DN25 B 卫生型接口 DIN 32676 DN40/ISO 2852 DN38 C 卫生型接口 DIN 32676 DN50/ISO 2852 DN51 D 卫生型接口 ISO 2852 DN 76.1 E 卫生型接口 DIN 11851 DN40 F 卫生型接口 DIN 11851 DN50 毛细管长度 N 无，直接安装 S0 毛细管长度，单位米，标准长度为 1、2、3、4、5、6 电气连接 M ISO M20×1.5 内螺纹 A ANSI NPT1/2 (F) 内螺纹 安装支架 N 无 1 不锈钢 2 镀锌碳钢 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 安装附件 N 无安装附件 1 带下装及安装附件 位号牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌

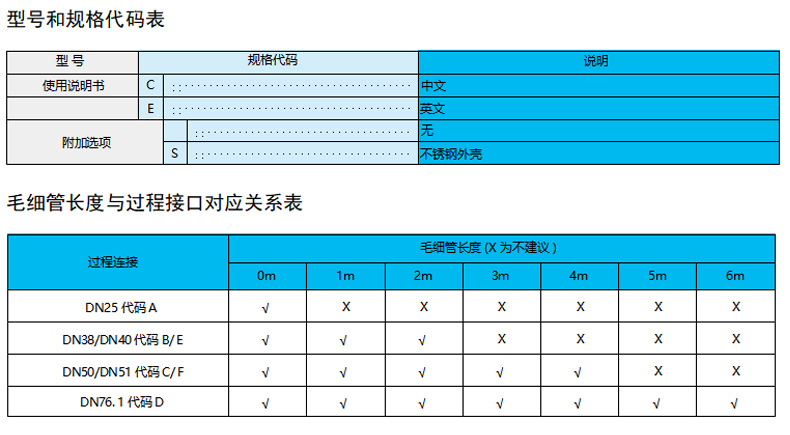

型号和规格代码表 项目 规格代码 说明 使用说明书 C 中文 E 英文 附加选项 E 无 S 不锈钢外壳 毛细管长度与过程接口对应关系表 过程连接 毛细管长度（X 为不建议） 0m 1m 2m 3m 4m 5m 6m DN25 代码 A √ X X X X X X DN38/DN40 代码 B/E √ √ √ X X X X DN50/DN51 代码 C/F √ √ √ √ √ X X DN76.1 代码 D √ √ √ √ √ √

选型举例 :

例：3051S FG-BCAANMNLNN1C

[3051SFG]： 卫生型压力变送器

[B]：基本误差 ±0.075%

[C]：量程为 0-4kPa ~ 40kPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[A]： 卫生型接口 DIN 32676 DN25 / ISO 2852 DN 25

[N]：无毛细管，直接安装

[M]：电气接口为 ISO M20 × 1.5 内螺纹

[N]：无安装支架

[L]： 液晶显示( -20℃)

[N]：基本型(非防爆)

[N]：无安装附件

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。

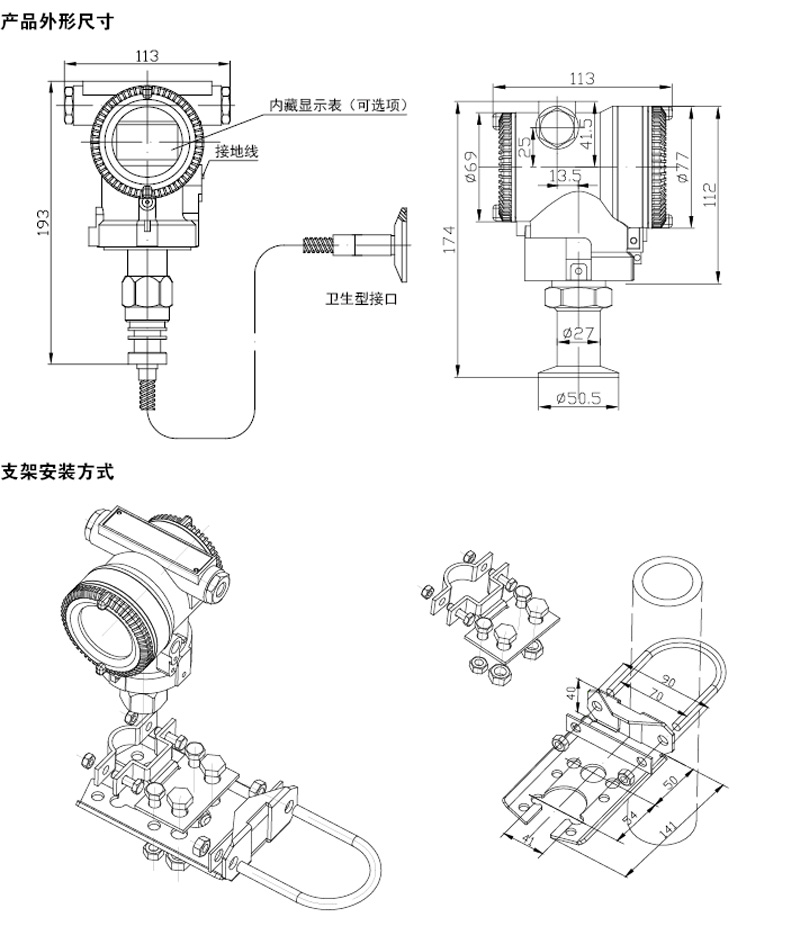

产品外形尺寸 支架安装方式

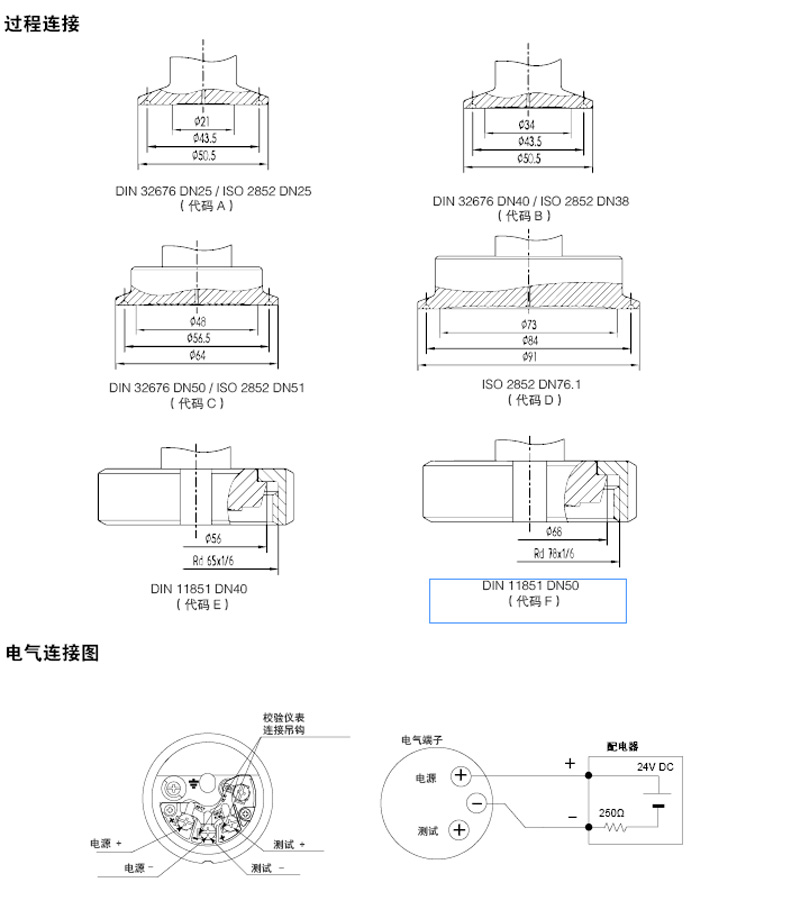

过程连接 电气连接图

左栏 技术参数表量程和范围3051S FG 表压代码量程范围B3kPa~6kPa-6kPa~6kPaC4kPa~40kPa-40kPa~40kPaD10kPa~250kPa-100kPa~250kPaF100kPa~3MPa-100kPa~3MPa3051S FA 绝压代码量程范围M10kPa~250kPa0~250kPaO100kPa~3MPa0~3MPa调量程的参考精度（包括从零点开始的线性、回差和重复性）3051S FG/FA-B：±0.075%3051S FG/FA-C：±0.1%若\(\text{TD(TD=最大量程/满量程)}\)，则为：3051S FG/FA-B：\(\pm(0.0075×\text{TD})\%\)3051S FG/FA-C：\(\pm(0.01×\text{TD})\%\)性能规格环境温度影响（无毛细管）-25℃~65℃总影响量：\(\pm(0.15×\text{TD}+0.05)\%×\text{Span}\)每 10℃之间：\(\pm0.08\%×\text{Span}(\text{TD=1时})\)-40℃~-25℃和 65℃~85℃总影响量：\(\pm(0.20×\text{TD}+0.05)\%×\text{Span}\)过范围影响：\(\pm0.075\%×\text{Span}\)稳定性：\(\pm0.1\%×\text{Span}/3年\)电源影响：\(\pm0.001\%/10V（12~42V DC），可忽略不计\)右栏 技术参数表零点设置零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程功能规格输出：两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流 (模式可设)：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式响应时间：放大器部件阻尼常数为 0.1s；传感器和液位法兰时间常数为 0.2~2s，取决于量程及量程比。附加的可调时间常数为：0.1~60s预热时间：<15s工作条件・安装条件直接安装式变送器可以通过卡盘直接安装，位置偏差将产生可校正的零位偏移。表壳最大可旋转 360°，定位螺钉可将其固定于任何位置。带毛细管变送器，如果卡盘低于变送器本体，则卡盘与变送器本体的最大高度差应 < 5m。当工作压力为

左栏 技术参数表（工作条件）储存温度 / 运输温度-50℃~85℃-25℃~85℃（带 LCD 液晶显示时）介质充填液充填液密度 (25℃)工作温度范围硅油960kg/m³-30~200℃植物油937kg/m³0~250℃硅油——植物油——压力极限：从真空至最大量程过载极限代码量程过载极限C40kPa1MPaD/M250kPa4MPaF/O3MPa15MPa电磁兼容性（EMC）：见《电磁兼容性附表》防爆性能NEPISI 隔爆许可：Ex dIICT6NEPISI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件（内容未完整显示）右栏 技术参数表工作条件・电源及负载条件电源电压 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω物理规格・材质测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C过程法兰：不锈钢 304填充液：硅油、植物油变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：DN25/DN40/DN50/DN76.1 卫生接口重量：约 1.6kg（无安装支架、过程连接）外壳防护等级：IP67

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

型号和规格代码表： 项目 规格代码 说明 型号 3051S FG 卫生型压力变送器 3051S FA 卫生型绝压变送器 精度 B 基本误差 ±0.075% C 基本误差 ±0.1% 量程 B 0.3kPa ~ 6kPa，FG C 0.4kPa ~ 40kPa，FG D 0.10kPa ~ 250kPa，FG F 0.100kPa ~ 3MPa，FG M 0.10kPa ~ 250kPa，FA O 0.100kPa ~ 3MPa，FA 膜片材质 / 填充液 A 不锈钢 316L，硅油 C 哈氏合金 C，硅油 X 不锈钢 316L，植物油 Y 哈氏合金 C，植物油 过程连接 A 卫生型接口 DIN 32676 DN25/ISO 2852 DN25 B 卫生型接口 DIN 32676 DN40/ISO 2852 DN38 C 卫生型接口 DIN 32676 DN50/ISO 2852 DN51 D 卫生型接口 ISO 2852 DN 76.1 E 卫生型接口 DIN 11851 DN40 F 卫生型接口 DIN 11851 DN50 毛细管长度 N 无，直接安装 S0 毛细管长度，单位米，标准长度为 1、2、3、4、5、6 电气连接 M ISO M20×1.5 内螺纹 A ANSI NPT1/2 (F) 内螺纹 安装支架 N 无 1 不锈钢 2 镀锌碳钢 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 安装附件 N 无安装附件 1 带下装及安装附件 位号牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌

型号和规格代码表 项目 规格代码 说明 使用说明书 C 中文 E 英文 附加选项 E 无 S 不锈钢外壳 毛细管长度与过程接口对应关系表 过程连接 毛细管长度（X 为不建议） 0m 1m 2m 3m 4m 5m 6m DN25 代码 A √ X X X X X X DN38/DN40 代码 B/E √ √ √ X X X X DN50/DN51 代码 C/F √ √ √ √ √ X X DN76.1 代码 D √ √ √ √ √ √

选型举例 :

例：3051S FG-BCAANMNLNN1C

[3051SFG]： 卫生型压力变送器

[B]：基本误差 ±0.075%

[C]：量程为 0-4kPa ~ 40kPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[A]： 卫生型接口 DIN 32676 DN25 / ISO 2852 DN 25

[N]：无毛细管，直接安装

[M]：电气接口为 ISO M20 × 1.5 内螺纹

[N]：无安装支架

[L]： 液晶显示( -20℃)

[N]：基本型(非防爆)

[N]：无安装附件

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
