3051S TG/TA 压力 / 绝压变送器

电容式压力差压变送器

产品概述

3051S TG/TA 压力 / 绝压变送器用于测量液体、气体或 蒸汽的液位、密度、压力以及流量，然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S 也可与 T375 手持终端或遥 控器相互通信，进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。


销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

产品概述

3051S TG/TA 压力 / 绝压变送器用于测量液体、气体或 蒸汽的液位、密度、压力以及流量，然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S 也可与 T375 手持终端或遥 控器相互通信，进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。

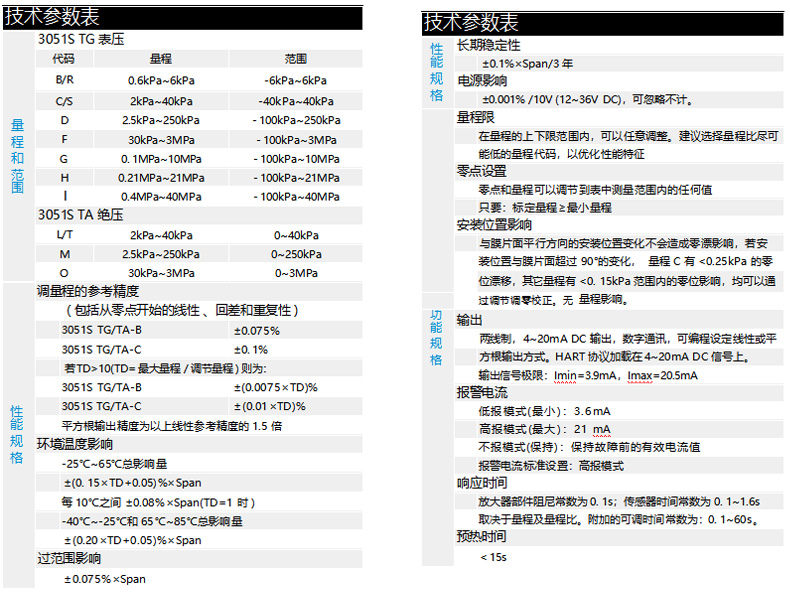

左栏技术参数表 量程和范围 3051S TG 表压 代码 量程 范围 B/R 0.6kPa~6kPa -6kPa~6kPa C/S 2kPa~40kPa -40kPa~40kPa D 2.5kPa~25kPa -25kPa~25kPa F 30kPa~300kPa -100kPa~300kPa G 0.1MPa~10MPa -100kPa~10MPa H 0.21MPa~21MPa -100kPa~21MPa I 0.4MPa~40MPa -100kPa~40MPa 3051S TA 绝压 代码 量程 范围 L/T 2kPa~40kPa 0~40kPa M 2.5kPa~250kPa 0~250kPa O 30kPa~3MPa 0~3MPa 调量程的参考精度（包括从零点开始的线性、回差和重复性） 3051S TG/TA-B：±0.075% 3051S TG/TA-C：±0.1% 3051S TG/TD（最大量程 / 满量程）则为： 3051S TG/TA-B：±(0.075×TD)% 3051S TG/TA-C：±(0.01×TD)% 平方根输出精度为以上线性参考精度的 1.5 倍 性能规格 环境温度影响 -25℃~65℃影响量：±(0.15×TD+0.05)×Span 每 10℃之间：±0.08×Span (TD=1 时) -40℃~-25℃和 65℃~85℃影响量：±(0.20×TD+0.05)×Span 过压影响：±0.075×Span 右栏技术参数表 性能规格 长期稳定性：±0.15%×Span/3 年 电源影响：±0.001%/(10V~13.6V DC, 可忽略不计。) 量程 量程限：在量程的上下限范围内，可以任意调整，建议选择量程比尽可能低的量程代码，以优化性能特征 零点设置：零点和量程可以调节到表中量程范围内的任何值。零位：额定量程 2× 最小量程 安装位置影响 与膜片平面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片超过 90° 的变化，量程＜0.25kPa 的零位漂移，其它量程有 < 0.15kPa 范围内的零位影响，均可以通过调节零偏校正，无量程影响。 功能规格 输出 两线制，4~20mA DC 输出，数字通讯，可编设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。 输出电流极限: Imin=3.9mA, Imax=20.5mA 报警电流 低限模式 (最小): 3.6mA 高限模式 (最大): 21mA 不报警模式 (保持): 保持故障前的有效电流值 应考时电流标准设置：高限模式 响应时间 放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1~1.6s 取决于量程及量程比，附加的可调时间常数为: 0.1~60s。 预热时间：＜15s

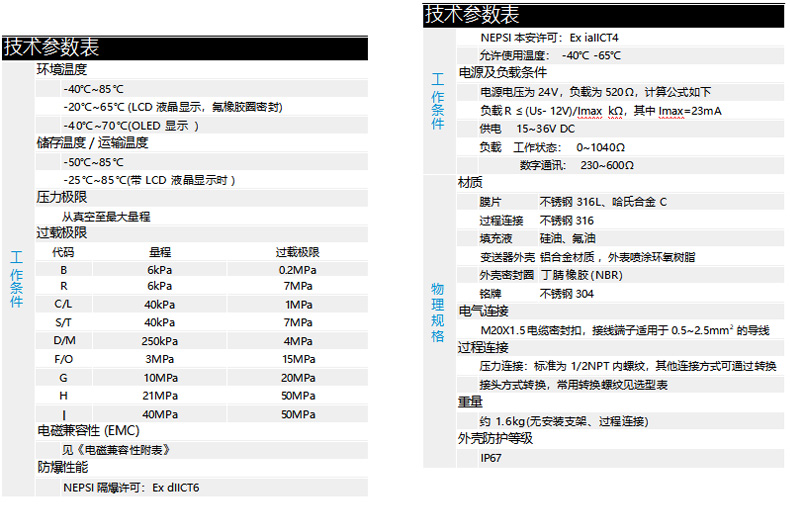

左栏 技术参数表 环境温度 -40~85℃ -20~65℃（LCD 液晶显示，氟橡胶密封） -40~70℃（OLED 显示） 储存温度 / 运输温度：-50℃~85℃ 压力极限：-25~85℃（带 LCD 液晶显示时），从真空至最大量程 工作条件・过载极限 代码 量程 过载极限 B 6kPa 0.2MPa C/R 6kPa 7MPa L 40kPa 1MPa S/M 40kPa 7MPa D 250kPa 4MPa F/O 30kPa 15MPa G 1MPa 20MPa H 21MPa 20MPa I 40MPa 50MPa 电磁兼容性（EMC）：见《电磁兼容性列表》 防爆性能：NEPISI 隔爆许可：Ex dIICT6 右栏 技术参数表 工作条件 NEPISI 本安许可：Ex iaIICT4 外壳使用温度：-40℃~65℃ 电源及负载条件 电源电压 24V，负载为 520Ω，计算公式：电源电压 =(12V/1mA)×Imax，其中 Imax=23mA 供电：15~36V DC 负载：工作状态 0~1040Ω；数字通讯 230~600Ω 物理规格 材质 膜片：不锈钢 316L、哈氏合金 C 过程连接：不锈钢 316 填充液：硅油、氟油 变送器外壳：铝合金，外表喷环氧聚氨酯 外壳密封圈：丁腈橡胶（NBR） 接液：不锈钢 304 电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线 过程连接：标准为 1/2NPT 内螺纹，其他连接方式可通过转换接头方式转换，专用转换模块见选型表 重量：约 1.6kg（无安装支架、过程连接） 外壳防护等级：IP67

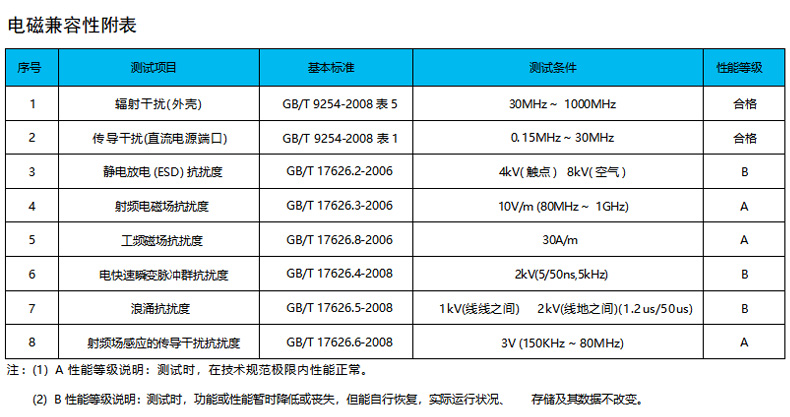

电磁兼容性附表 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

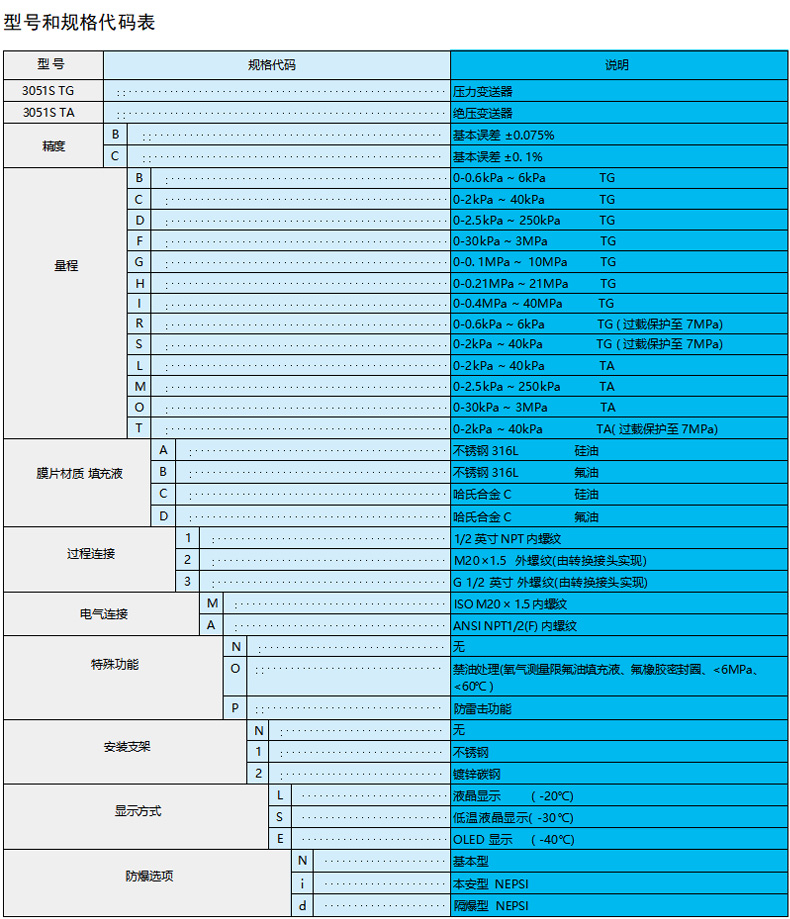

型号和规格代码表： 项目 规格代码 说明 型号 3051S TG 压力变送器 3051S TA 绝压变送器 精度 B 基本误差 ±0.075% C 基本误差 ±0.1% 量程 B 0-0.6kPa~6kPa，TG C 0-2kPa~40kPa，TG D 0-2.5kPa~25kPa，TG F 0-30kPa~300kPa，TG G 0-0.1MPa~10MPa，TG H 0-0.21MPa~21MPa，TG I 0-0.4MPa~40MPa，TG R 0-0.6kPa~6kPa，TG（过载保护至 7MPa） S 0-2kPa~40kPa，TG（过载保护至 7MPa） L 0-2kPa~40kPa，TA M 0-2.5kPa~250kPa，TA O 0-30kPa~3MPa，TA T 0-2kPa~40kPa，TA（过载保护至 7MPa） 膜片材质 / 填充液 A 不锈钢 316 B 不锈钢 316L，氟油 C 哈氏合金 C，硅油 D 哈氏合金 C，氟油 过程连接 1 1/2 英寸 NPT 内螺纹 2 M20×1.5 外螺纹 (由转换接头实现) 3 G1/2 英寸 外螺纹 (由转换接头实现) 电气连接 M ISO M20×1.5 内螺纹 A ANSI/NPT1/2 (0.6) 内螺纹 特殊功能 N 无 O 禁油 P 防冲击功能 安装支架 N 无 1 不锈钢 2 镀锌铁钢 显示方式 L 液晶显示（-20℃） S 低温液晶显示 - 30℃ E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPISI d 隔爆型 NEPISI

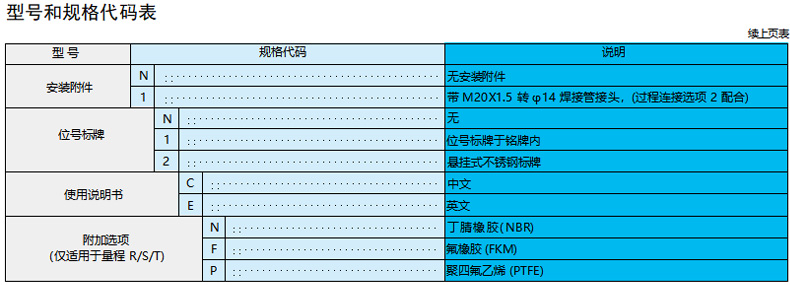

型号和规格代码表： 项目 规格代码 说明 安装附件 N 无安装附件 1 带 M20X1.5 镀 φ14 焊接管接头（过程连接选项 2 配合） 位号标牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文 附加选项 （仅适用于量程 R/S/T） N 丁腈橡胶（NBR） F 氟橡胶（FKM） P 聚四氟乙烯（PTFE）

选型举例：

例：3051S TG-BCA1MPN1NNNCN

[3051S TG]：压力变送器

[B]：基本误差 ±0.075%

[C]：传感器量程为 0-2kPa~40kPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[1]：1/2 英寸 NPT 内螺纹的过程连接接口

[M]：电气接口为 M20*1.5 内螺纹

[P]：带防雷击功能

[N]：无安装支架

[1]：液晶显示

[N]：基本型(非防爆变送器)

[N]：无安装附件

[1]：位号标于铭牌内

[C]：中文使用说明书

[N]：接液密封材质为丁腈橡胶(NBR)

注 1：3051S TG 对应选表压量程代码，3051S TA 对应选绝压量程代码;

注 2：附加选项仅适用于量程 R、量程 S、量程 T 变送器，需要根据测量介质选择合适的密封圈材质，标准规格为 NBR。

注 3：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。

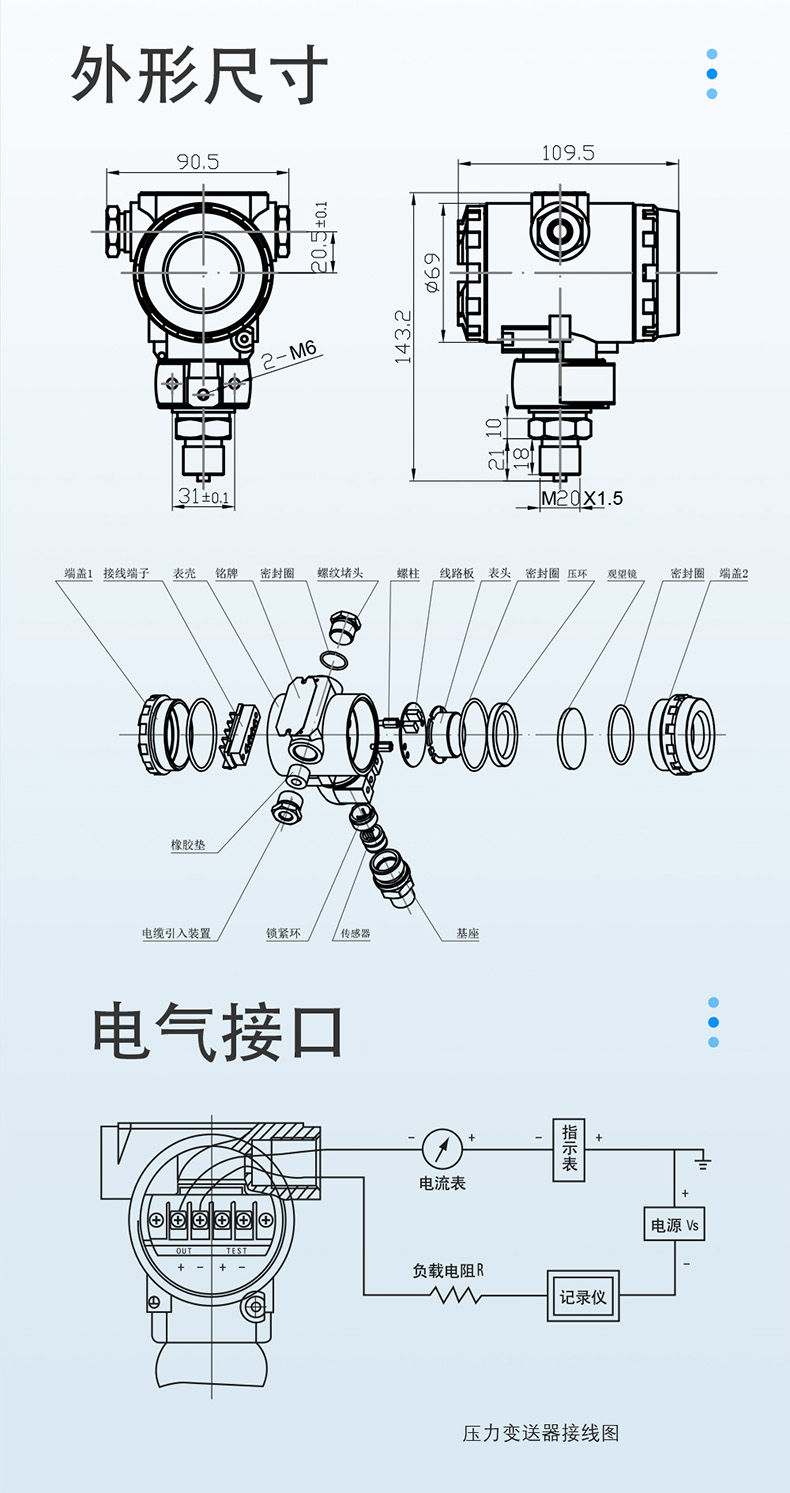

压力变送器接线图


左栏技术参数表 量程和范围 3051S TG 表压 代码 量程 范围 B/R 0.6kPa~6kPa -6kPa~6kPa C/S 2kPa~40kPa -40kPa~40kPa D 2.5kPa~25kPa -25kPa~25kPa F 30kPa~300kPa -100kPa~300kPa G 0.1MPa~10MPa -100kPa~10MPa H 0.21MPa~21MPa -100kPa~21MPa I 0.4MPa~40MPa -100kPa~40MPa 3051S TA 绝压 代码 量程 范围 L/T 2kPa~40kPa 0~40kPa M 2.5kPa~250kPa 0~250kPa O 30kPa~3MPa 0~3MPa 调量程的参考精度（包括从零点开始的线性、回差和重复性） 3051S TG/TA-B：±0.075% 3051S TG/TA-C：±0.1% 3051S TG/TD（最大量程 / 满量程）则为： 3051S TG/TA-B：±(0.075×TD)% 3051S TG/TA-C：±(0.01×TD)% 平方根输出精度为以上线性参考精度的 1.5 倍 性能规格 环境温度影响 -25℃~65℃影响量：±(0.15×TD+0.05)×Span 每 10℃之间：±0.08×Span (TD=1 时) -40℃~-25℃和 65℃~85℃影响量：±(0.20×TD+0.05)×Span 过压影响：±0.075×Span 右栏技术参数表 性能规格 长期稳定性：±0.15%×Span/3 年 电源影响：±0.001%/(10V~13.6V DC, 可忽略不计。) 量程 量程限：在量程的上下限范围内，可以任意调整，建议选择量程比尽可能低的量程代码，以优化性能特征 零点设置：零点和量程可以调节到表中量程范围内的任何值。零位：额定量程 2× 最小量程 安装位置影响 与膜片平面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片超过 90° 的变化，量程＜0.25kPa 的零位漂移，其它量程有 < 0.15kPa 范围内的零位影响，均可以通过调节零偏校正，无量程影响。 功能规格 输出 两线制，4~20mA DC 输出，数字通讯，可编设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。 输出电流极限: Imin=3.9mA, Imax=20.5mA 报警电流 低限模式 (最小): 3.6mA 高限模式 (最大): 21mA 不报警模式 (保持): 保持故障前的有效电流值 应考时电流标准设置：高限模式 响应时间 放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1~1.6s 取决于量程及量程比，附加的可调时间常数为: 0.1~60s。 预热时间：＜15s

左栏 技术参数表 环境温度 -40~85℃ -20~65℃（LCD 液晶显示，氟橡胶密封） -40~70℃（OLED 显示） 储存温度 / 运输温度：-50℃~85℃ 压力极限：-25~85℃（带 LCD 液晶显示时），从真空至最大量程 工作条件・过载极限 代码 量程 过载极限 B 6kPa 0.2MPa C/R 6kPa 7MPa L 40kPa 1MPa S/M 40kPa 7MPa D 250kPa 4MPa F/O 30kPa 15MPa G 1MPa 20MPa H 21MPa 20MPa I 40MPa 50MPa 电磁兼容性（EMC）：见《电磁兼容性列表》 防爆性能：NEPISI 隔爆许可：Ex dIICT6 右栏 技术参数表 工作条件 NEPISI 本安许可：Ex iaIICT4 外壳使用温度：-40℃~65℃ 电源及负载条件 电源电压 24V，负载为 520Ω，计算公式：电源电压 =(12V/1mA)×Imax，其中 Imax=23mA 供电：15~36V DC 负载：工作状态 0~1040Ω；数字通讯 230~600Ω 物理规格 材质 膜片：不锈钢 316L、哈氏合金 C 过程连接：不锈钢 316 填充液：硅油、氟油 变送器外壳：铝合金，外表喷环氧聚氨酯 外壳密封圈：丁腈橡胶（NBR） 接液：不锈钢 304 电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线 过程连接：标准为 1/2NPT 内螺纹，其他连接方式可通过转换接头方式转换，专用转换模块见选型表 重量：约 1.6kg（无安装支架、过程连接） 外壳防护等级：IP67

电磁兼容性附表 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

型号和规格代码表： 项目 规格代码 说明 型号 3051S TG 压力变送器 3051S TA 绝压变送器 精度 B 基本误差 ±0.075% C 基本误差 ±0.1% 量程 B 0-0.6kPa~6kPa，TG C 0-2kPa~40kPa，TG D 0-2.5kPa~25kPa，TG F 0-30kPa~300kPa，TG G 0-0.1MPa~10MPa，TG H 0-0.21MPa~21MPa，TG I 0-0.4MPa~40MPa，TG R 0-0.6kPa~6kPa，TG（过载保护至 7MPa） S 0-2kPa~40kPa，TG（过载保护至 7MPa） L 0-2kPa~40kPa，TA M 0-2.5kPa~250kPa，TA O 0-30kPa~3MPa，TA T 0-2kPa~40kPa，TA（过载保护至 7MPa） 膜片材质 / 填充液 A 不锈钢 316 B 不锈钢 316L，氟油 C 哈氏合金 C，硅油 D 哈氏合金 C，氟油 过程连接 1 1/2 英寸 NPT 内螺纹 2 M20×1.5 外螺纹 (由转换接头实现) 3 G1/2 英寸 外螺纹 (由转换接头实现) 电气连接 M ISO M20×1.5 内螺纹 A ANSI/NPT1/2 (0.6) 内螺纹 特殊功能 N 无 O 禁油 P 防冲击功能 安装支架 N 无 1 不锈钢 2 镀锌铁钢 显示方式 L 液晶显示（-20℃） S 低温液晶显示 - 30℃ E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPISI d 隔爆型 NEPISI

型号和规格代码表： 项目 规格代码 说明 安装附件 N 无安装附件 1 带 M20X1.5 镀 φ14 焊接管接头（过程连接选项 2 配合） 位号标牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文 附加选项 （仅适用于量程 R/S/T） N 丁腈橡胶（NBR） F 氟橡胶（FKM） P 聚四氟乙烯（PTFE）

选型举例：

例：3051S TG-BCA1MPN1NNNCN

[3051S TG]：压力变送器

[B]：基本误差 ±0.075%

[C]：传感器量程为 0-2kPa~40kPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[1]：1/2 英寸 NPT 内螺纹的过程连接接口

[M]：电气接口为 M20*1.5 内螺纹

[P]：带防雷击功能

[N]：无安装支架

[1]：液晶显示

[N]：基本型(非防爆变送器)

[N]：无安装附件

[1]：位号标于铭牌内

[C]：中文使用说明书

[N]：接液密封材质为丁腈橡胶(NBR)

注 1：3051S TG 对应选表压量程代码，3051S TA 对应选绝压量程代码;

注 2：附加选项仅适用于量程 R、量程 S、量程 T 变送器，需要根据测量介质选择合适的密封圈材质，标准规格为 NBR。

注 3：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
