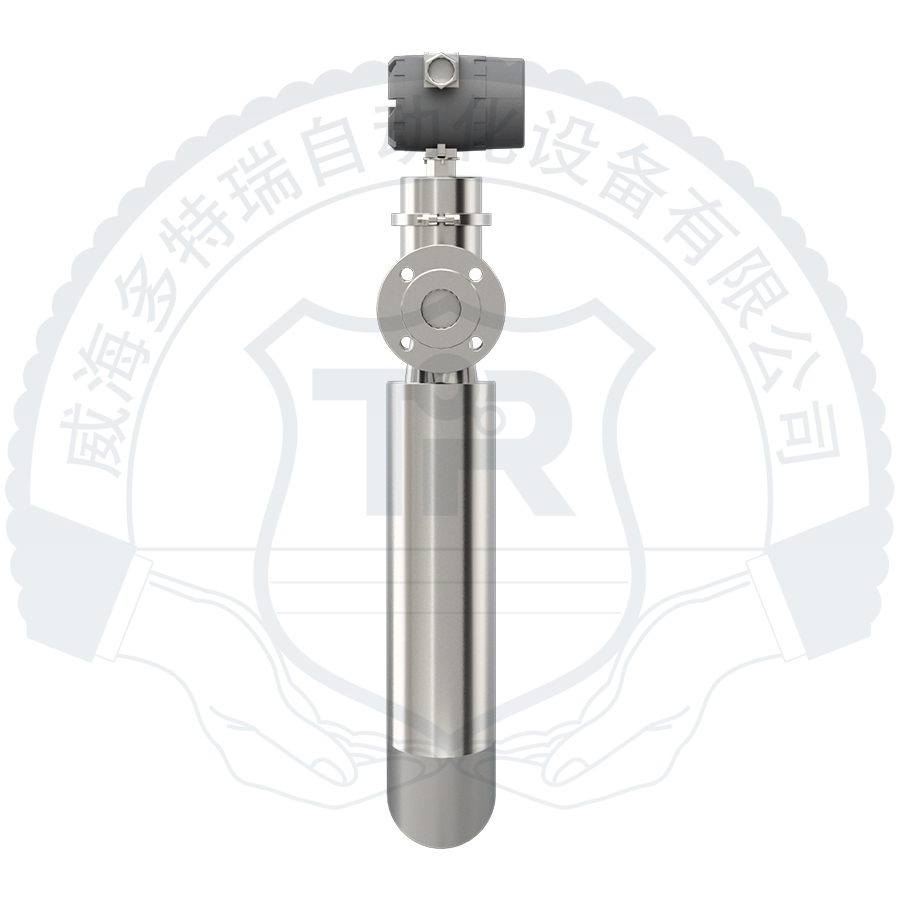

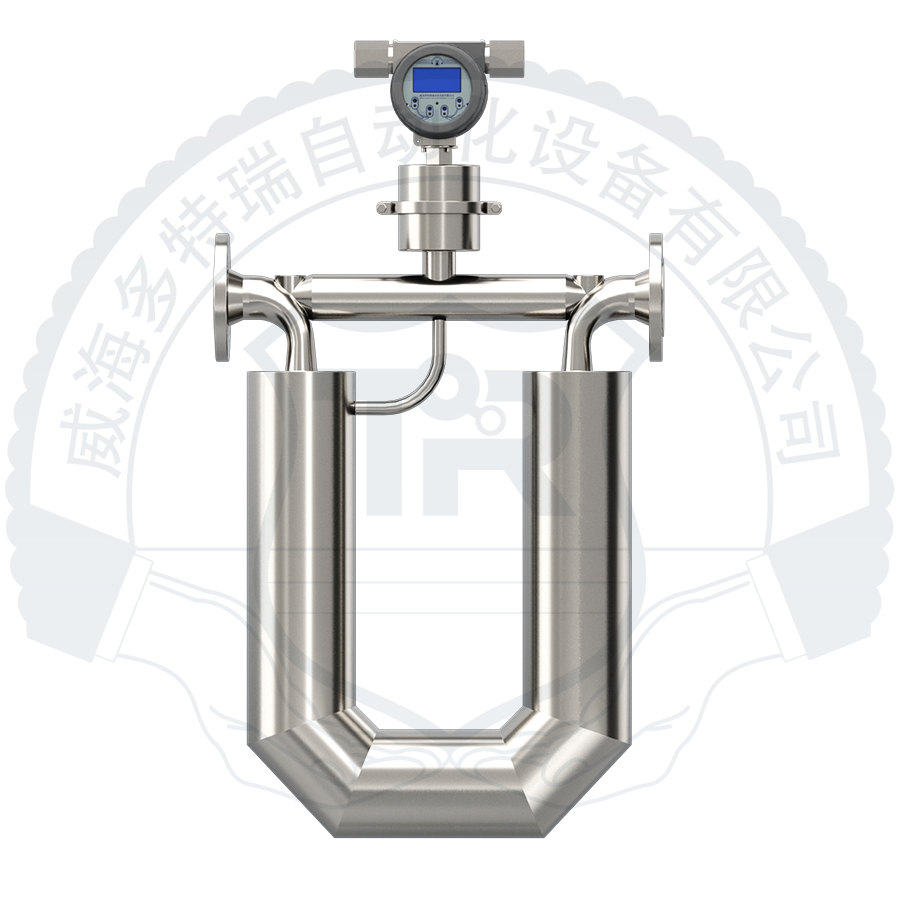

DTRZLMFM型科里奥利质量流量计

科里奥利质量流量计

DTRZLMFM型质量流量计采用科里奥利力原理,通过测量流体在管道中受到的科里奧利力,能够直接测量管道内流体的质量流量。科里奥利力仅与流体的质量和运动速度有关,从原理上消除了温度、压力、流体状态、密度等参数的变化对测量精度的影响,直接获得各种介质在复杂环境条件下精确的流量值和密度值,不需要经过中间参数的转换,避免因中间转换产生测量误差,从而实现高准确度的精准测量。该流量计在石油、石化、化工、船舶、制药、市政、造纸、食品和能源等行业的工艺过程检测和贸易交接计量等场合获得了广泛的应用,已受到国内外流量测量界的高度重视和广大用户的欢迎,是当今世界上比较先进、发展趋势较快的一种新型流量测量仪表。

销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

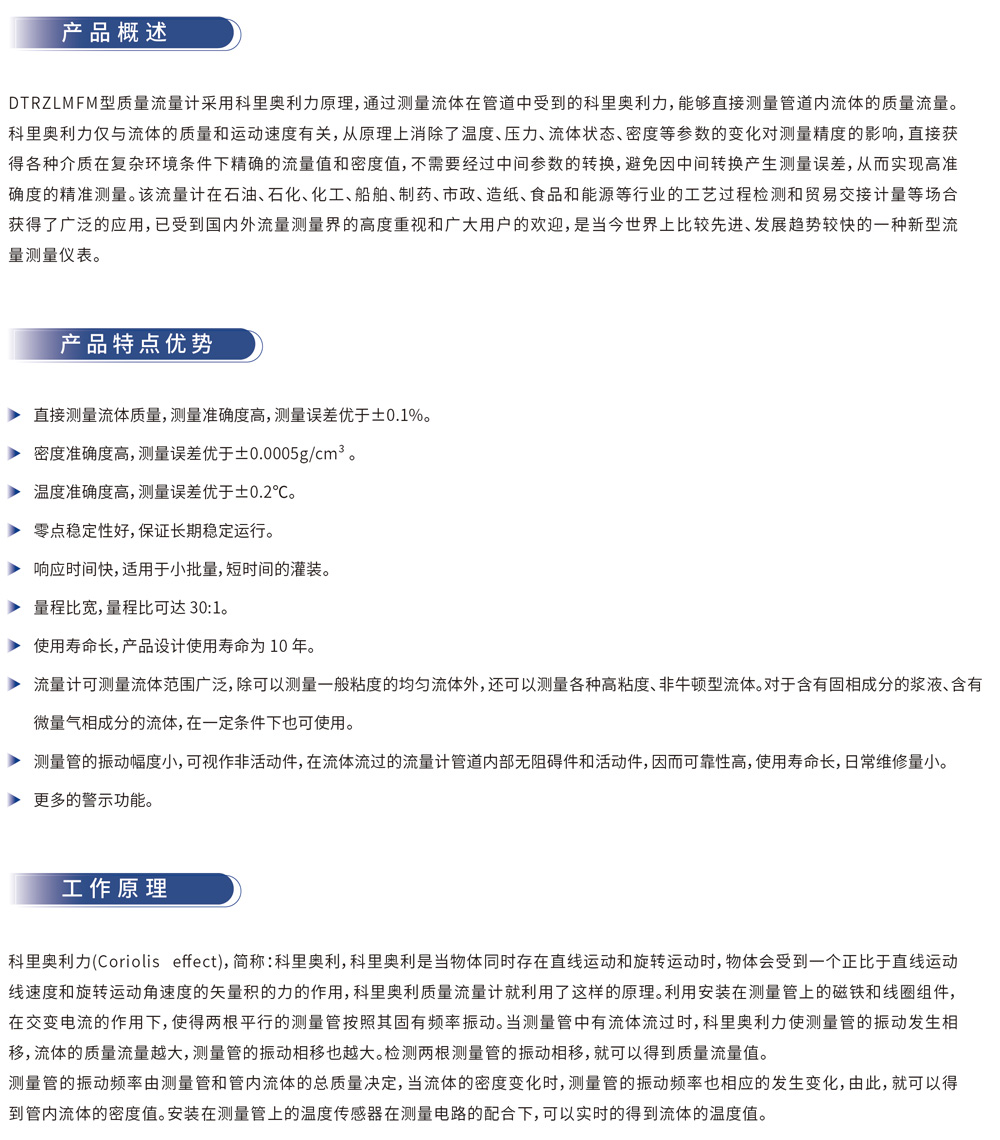

产品概述 DTRZLMFM 型质量流量计采用科里奥利原理，通过测量流体在管道中受到的科里奥利力，能够直接测量管道内流体的质量流量。科里奥利力仅与流体的质量和运动速度有关，从原理上消除了温度、压力、流体状态、密度等参数的变化对测量精度的影响，直接获得各种介质在复杂环境条件下精确的流量值和密度值，不需要经过中间参数的转换，避免因中间转换产生测量误差，从而实现高准确度的精准测量。该流量计在石油、石化、化工、船舶、制药、市政、造纸、食品和能源等行业的工艺过程检测和贸易交接计量等场合获得了广泛的应用，已受到国内外流量测量界的高度重视和广大用户的欢迎，是当今世界上比较先进、发展趋势较快的一种新型流量测量仪表。 产品特点优势 直接测量流体质量，测量准确度高，测量误差优于 ±0.1%。 密度准确度高，测量误差优于 ±0.0005g/cm³。 温度准确度高，测量误差优于 ±0.2℃。 零点稳定性好，保证长期稳定运行。 响应时间快，适用于小批量，短时间的灌装。 量程比宽，量程比可达 30:1。 使用寿命长，产品设计使用寿命为 10 年。 流量计可测量流体范围广泛，除可以测量一般粘度的均匀流体外，还可以测量各种高粘度、非牛顿型流体。对于含有固相成分的浆液、含有微量气相成分的流体，在一定条件下也可使用。 测量管的振动幅度小，可视作非活动件，在流体流过的流量计管道内部无阻碍件和活动件，因而可靠性高，使用寿命长，日常维修量小。 更多的警示功能。 工作原理 科里奥利力（Coriolis effect，简称：科里奥利），科里奥利是当物体同时存在直线运动和旋转运动时，物体会受到一个正比于直线运动速度和旋转运动角速度的矢量积的力的作用。科里奥利质量流量计就利用了这样的原理。利用安装在测量管上的磁铁和线圈组件，在交变电流的作用下，使得测量管的测量管按照其固有频率振动。当测量管中有流体流过时，科里奥利力使测量管的振动发生相移，流体的质量流量越大，测量管的相移量也越大。检测两侧测量管的相移量，就可以得到质量流量值。测量管的振动频率由测量管和管内流体的总质量决定，当流体的密度变化时，测量管的振动频率也相应的发生变化，由此，就可以得到管内流体的密度值。安装在测量管上的温度传感器在测温电路的配合下，可以实时的得到流体的温度值。

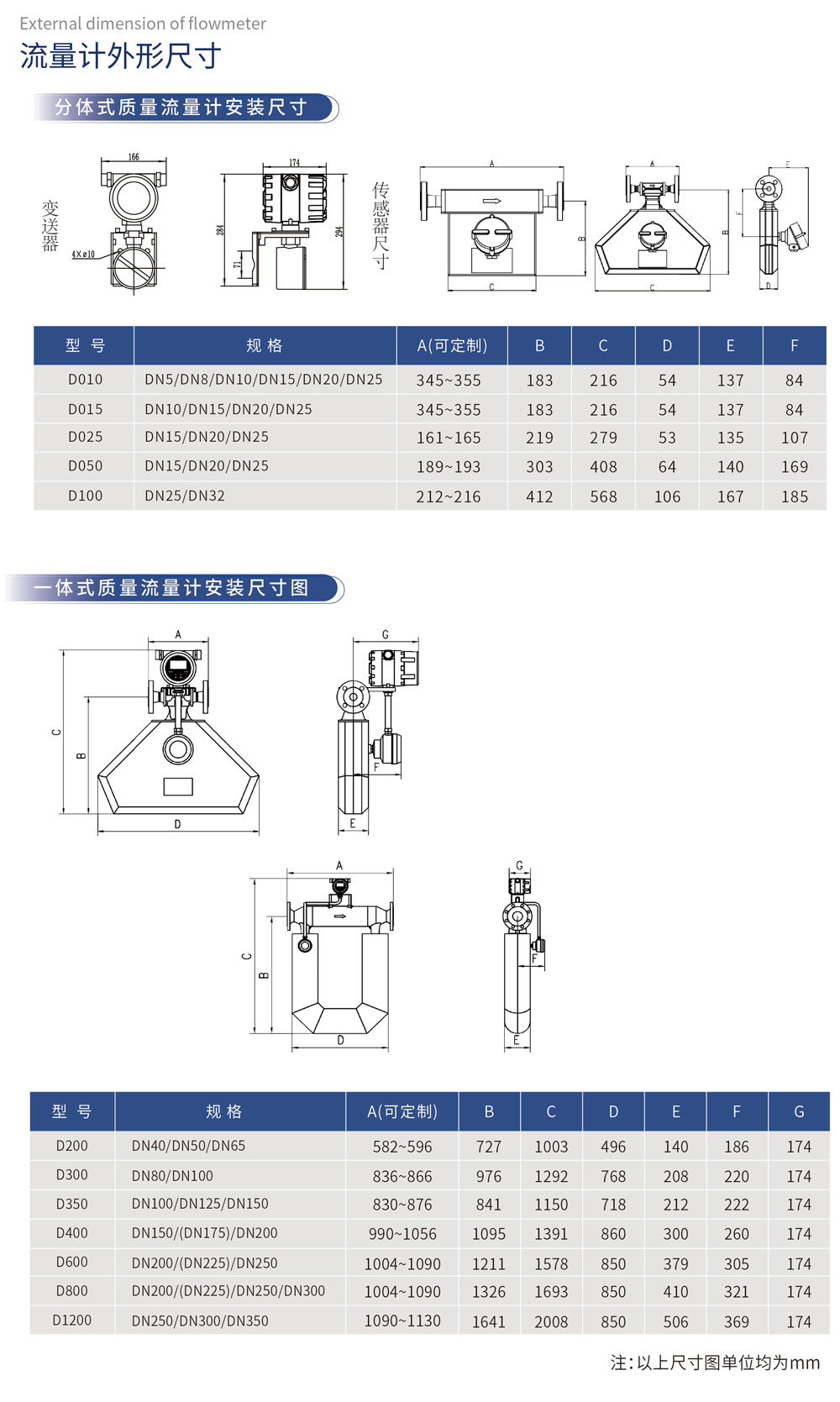

External dimension of flowmeter流量计外形尺寸分体式质量 流量计安装尺寸 （附变送器、传感器尺寸示意图）

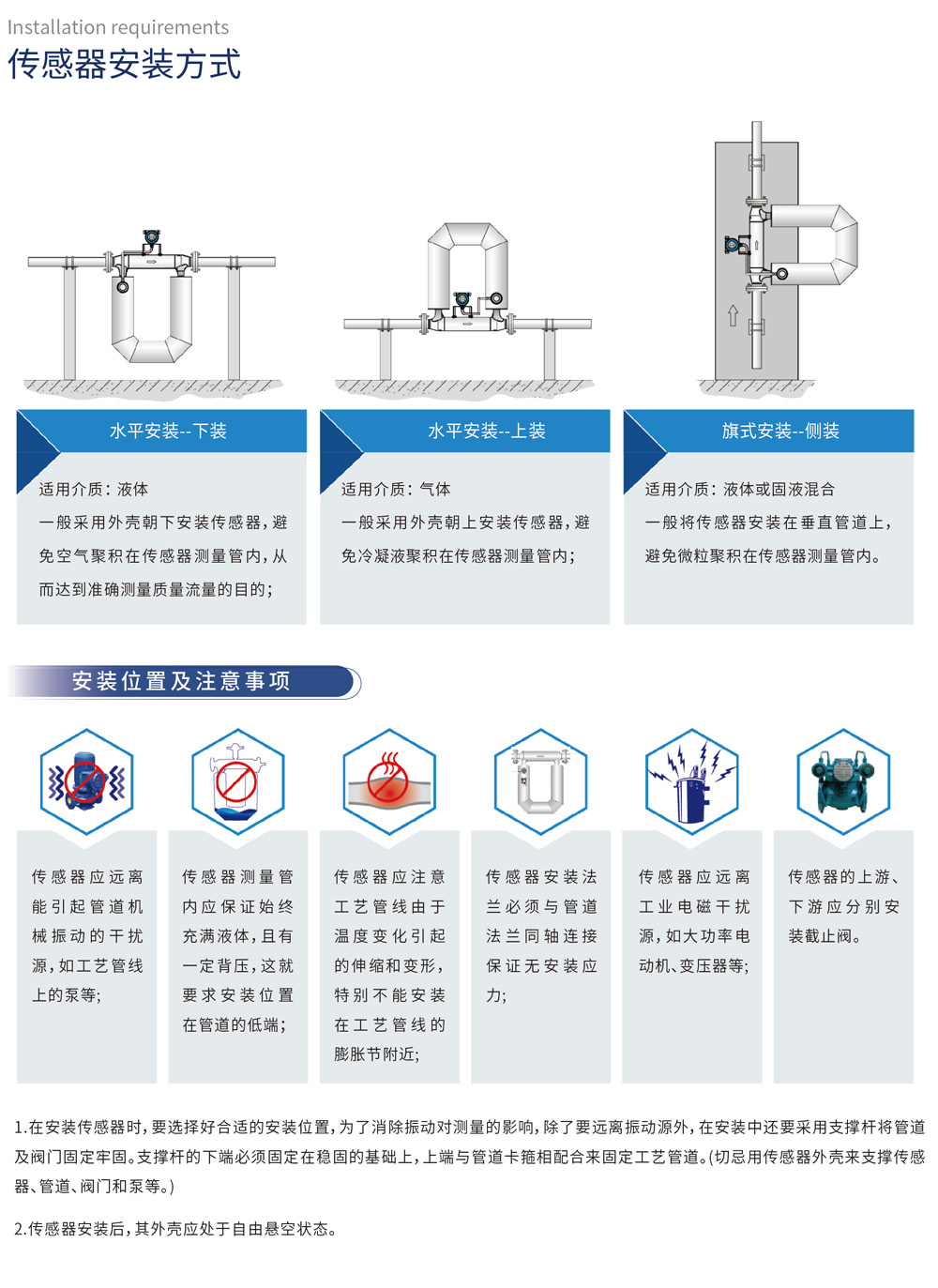

Installation requirements传感器安装方式 水平安装 - 下装 适用介质：液体一般采用外壳朝下安装传感器，避免空气聚积在传感器测量管内，从而达到准确测量质量流量的目的； 水平安装 - 上装 适用介质：气体一般采用外壳朝上安装传感器，避免冷凝液聚积在传感器测量管内； 旗式安装 - 侧装 适用介质：液体或固液混合一般将传感器安装在垂直管道上，避免微粒聚积在传感器测量管内。 安装位置及注意事项 （对应振动禁止图标）传感器应远离能引起管道机械振动的干扰源，如工艺管线上的泵等； （对应空管禁止图标）传感器测量管内应保证始终充满液体，且有一定背压，这就要求安装位置在管道的低端； （对应高温禁止图标）传感器应注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺管线的膨胀节附近； （对应法兰连接图标）传感器安装法兰必须与管道法兰同轴连接保证无安装应力； （对应电磁干扰禁止图标）传感器应远离工业电磁干扰源，如大功率电动机、变压器等； （对应阀门图标）传感器的上游、下游应分别安装截止阀。 补充说明 1. 在安装传感器时，要选择好合适的安装位置，为了消除振动对测量的影响，除了要远离振动源外，在安装中还要采用支撑杆将管道及阀门固定牢固。支撑杆的下端必须固定在稳固的基础上，上端与管道卡箍相配合来固定工艺管道。(切忌用传感器外壳来支撑传感器、管道、阀门和泵等。)2. 传感器安装后，其外壳应处于自由悬空状态。

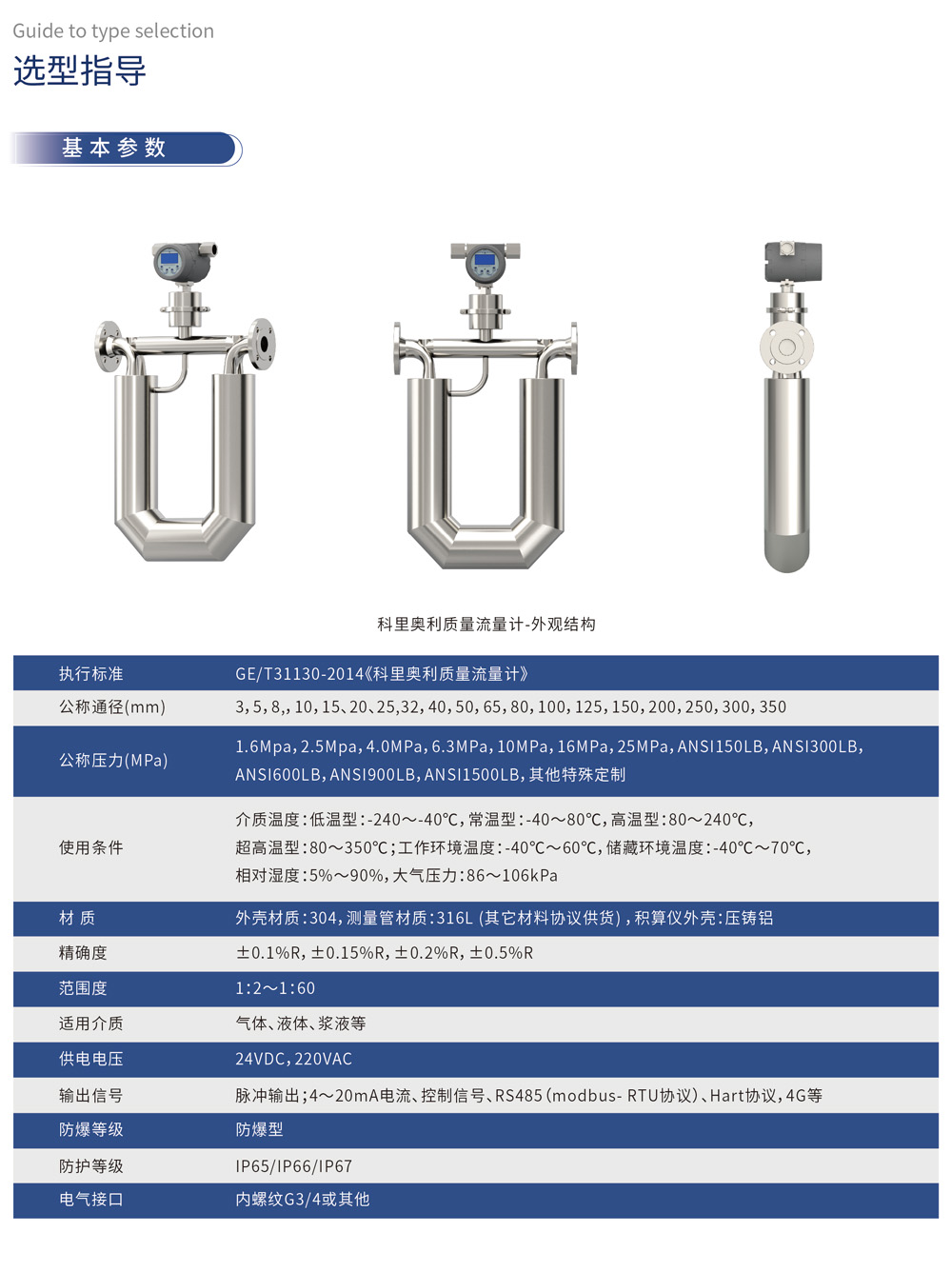

Guide to type selection选型指导 基本参数（科里奥利质量流量计 - 外观结构） 项目 内容 执行标准 GE/T31130-2014《科里奥利质量流量计》 公称通径 (mm) 3,5,8,10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350 公称压力 (MPa) 1.6MPa,2.5MPa,4.0MPa,6.3MPa,10MPa,16MPa,25MPa,ANSI150LB,ANSI300LB, ANSI600LB,ANSI900LB,ANSI1500LB, 其他特殊定制 使用条件 介质温度：低温型:-240~40℃, 常温型:-40~80℃, 高温型：80~240℃, 超高温型：80~350℃; 工作环境温度:-40℃~60℃, 储藏环境温度:-40℃~70℃, 相对湿度：5%~90%, 大气压力：86~106kPa 材质 外壳材质：304, 测量管材质：316L (其它材料协议供货), 积算仪外壳：压铸铝 精确度 ±0.1%R,±0.15%R,±0.2%R,±0.5%R 范围度 1:2~1:60 适用介质 气体、液体、浆液等 供电电压 24VDC,220VAC 输出信号 脉冲输出；4~20mA 电控、控制信号、RS485 (modbus-RTU 协议)、Hart 协议，4G 等 防爆等级 防爆型 防护等级 IP65/IP66/IP67 电气接口 内螺纹 G3/4 或其他

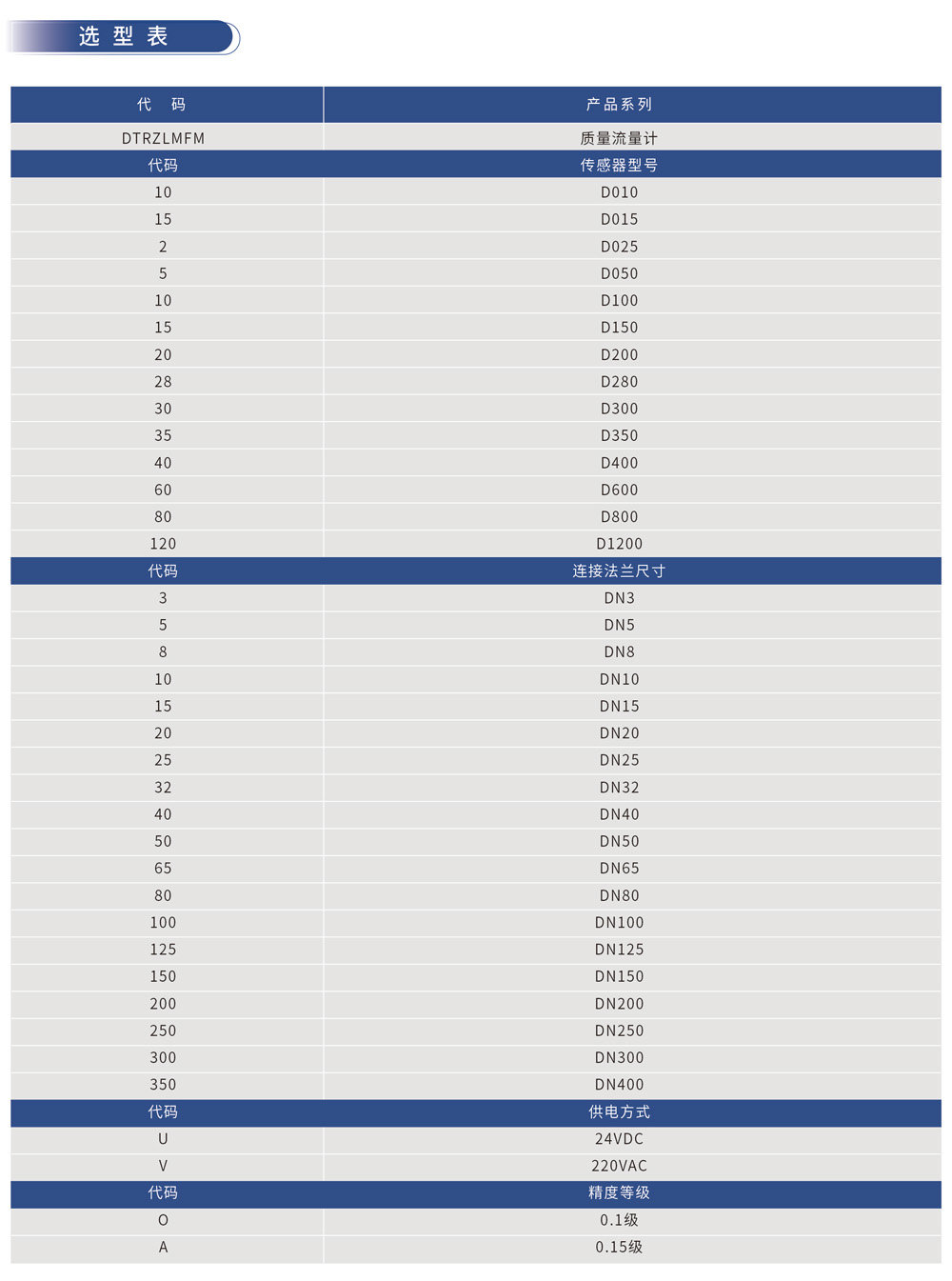

选型表

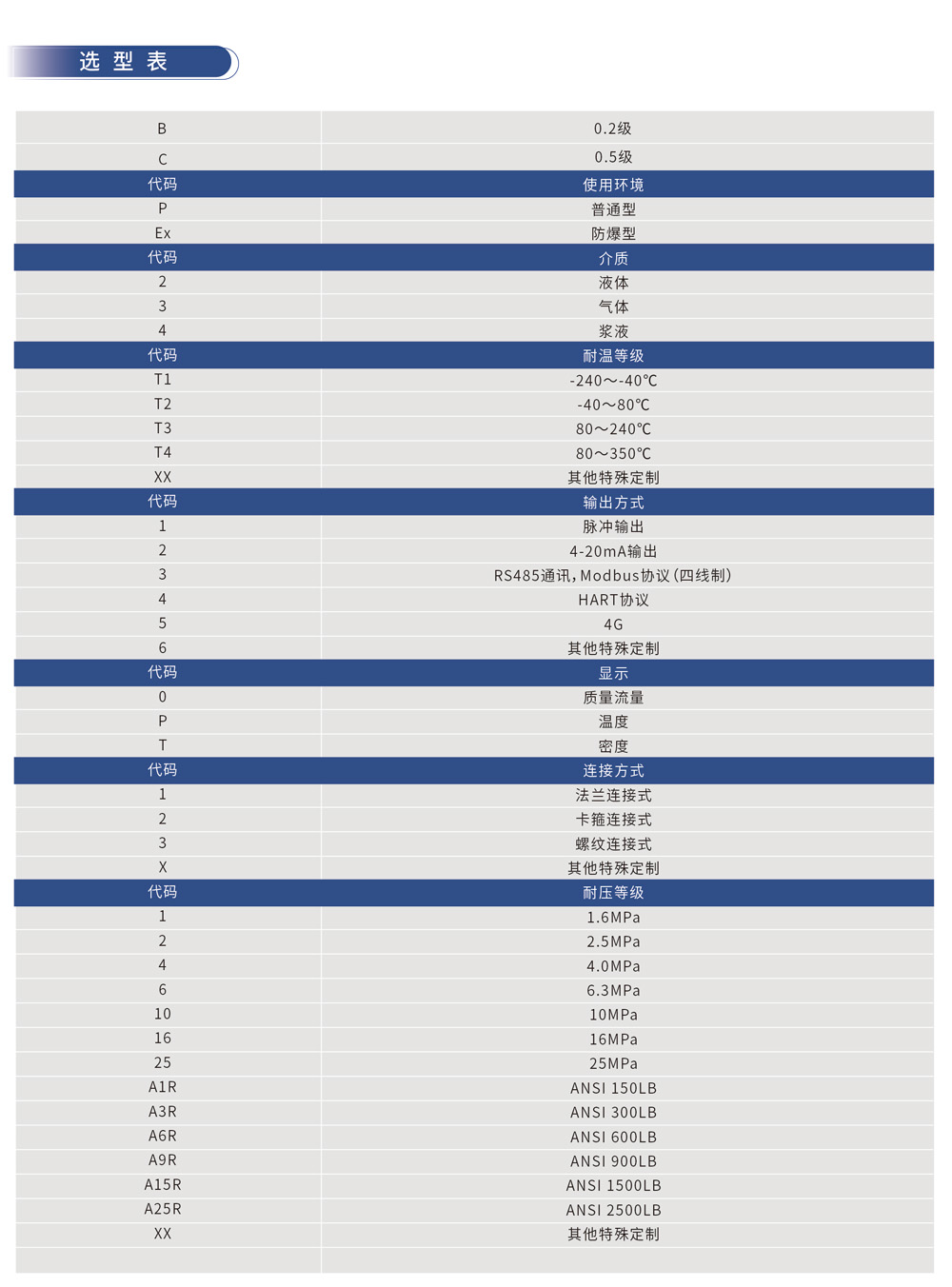

选型表 分类 代码 对应内容 精度 B 0.2 级 C 0.5 级 使用环境 P 普通型 Ex 防爆型 介质 2 气体 3 液体 4 浆液 耐温级 T1 -240～40℃ T2 -40～80℃ T3 80～240℃ T4 80～350℃ XX 其他特殊定制 输出方式 1 脉冲输出 2 4-20mA 输出 3 RS485 通讯，Modbus 协议（四线制） 4 HART 协议 5 4G 6 其他特殊定制 显示 0 质量流量 P 温度 T 密度 连接方式 1 法兰连接式 2 卡箍连接式 3 螺纹连接式 X 其他特殊定制 耐压等级 1 1.6MPa 2 2.5MPa 4 4.0MPa 6 6.3MPa 10 10MPa 16 16MPa 25 25MPa A1R ANSI 150LB A3R ANSI 300LB A6R ANSI 600LB A9R ANSI 900LB A15R ANSI 1500LB A25R ANSI 2500LB XX 其他特殊定制

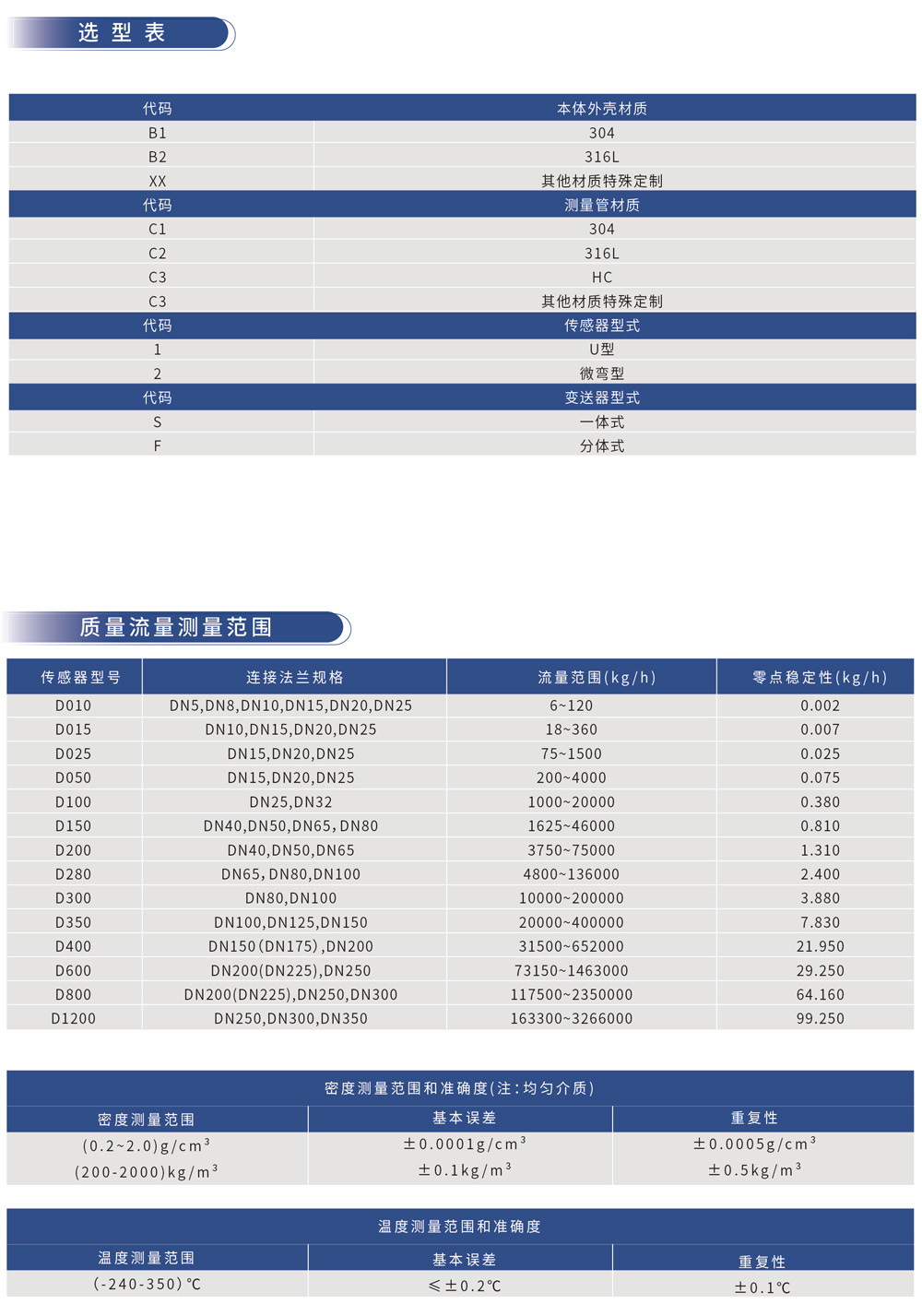

选型表 本体外壳材质 代码 对应材质 B1 304 B2 316L XX 其他材质特殊定制 测量管材质 代码 对应材质 C1 304 C2 316L C3 HC XX 其他材质特殊定制 传感器型式 代码 对应型式 1 U 型 2 微型 变送器型式 代码 对应型式 S 一体式 F 分体式 质量流量测量范围 传感器型号 连接法兰规格 流量范围 (kg/h) 零点稳定性 (kg/h) D010 DN5,DN8,DN10,DN15,DN20,DN25 6-120 0.002 D015 DN10,DN15,DN20,DN25 18-360 0.007 D025 DN15,DN20,DN25 75-1500 0.025 D050 DN15,DN20,DN25 200-4000 0.075 D100 DN25,DN32 1000-20000 0.380 D150 DN40,DN50,DN65,DN80 1625-45000 0.810 D200 DN40,DN50,DN65 3750-75000 1.310 D280 DN65,DN80,DN100 4800-136000 2.400 D300 DN80,DN100 10000-200000 3.880 D350 DN100,DN125,DN150 20000-400000 7.830 D400 DN150(DN175),DN200 31500-652000 21.950 D600 DN200(DN225),DN250 73150-1463000 29.250 D800 DN200(DN225),DN250,DN300 117500-2350000 64.160 D1200 DN250,DN300,DN350 163300-3266000 99.250 密度测量范围和准确度 (注：均匀介质) 密度测量范围 基本误差 重复性 (0.2~2.0)g/cm³ (200~2000)kg/m³ ±0.0001g/cm³ ±0.1kg/m³ ±0.0005g/cm³ ±0.5kg/m³ 温度测量范围和准确度 温度测量范围 基本误差 重复性 (-240~350)℃ ≤±0.2℃ ±0.1℃
