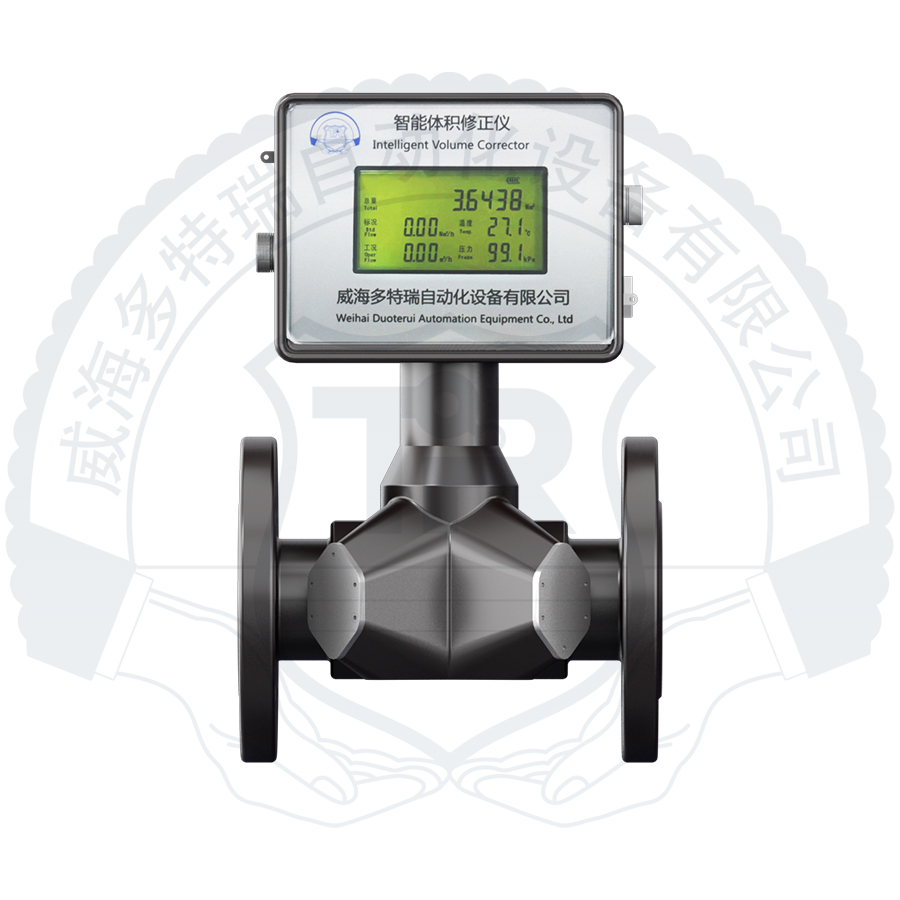

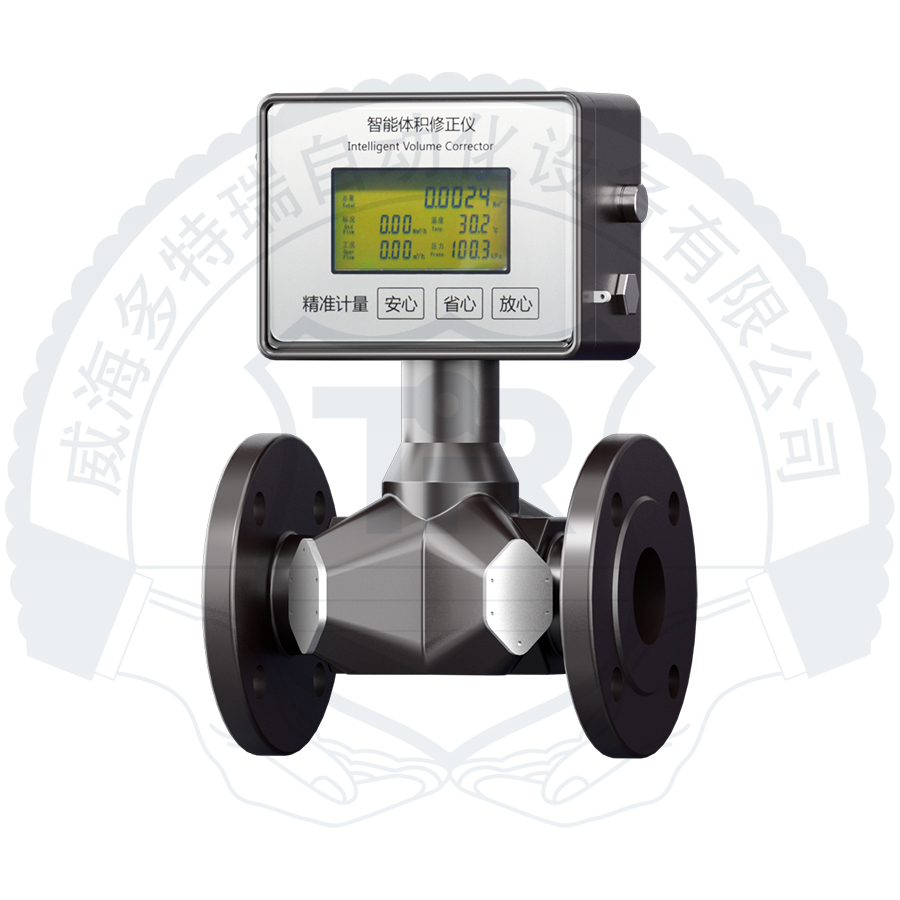

DTRCSUF型气体超声波流量计

气体超声波流量计

DTRCSUF系列气体超声波流量计基于超声波时差法原理，内置独立的数字化温度变送器和压力变送器，同时集成了无线远传模块,是一种集流量计量、体积修正及数据远传于于一体的速度式气体计量仪表,具有计量精度高、设备可靠性好、压力损失低及量程范围宽等特点，能满足城市天然气计量行业高精度计量的要求，可广泛应用于城市燃气、石油、化工、电力、冶金等行业贸易交接领域的气体流量计量。


销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

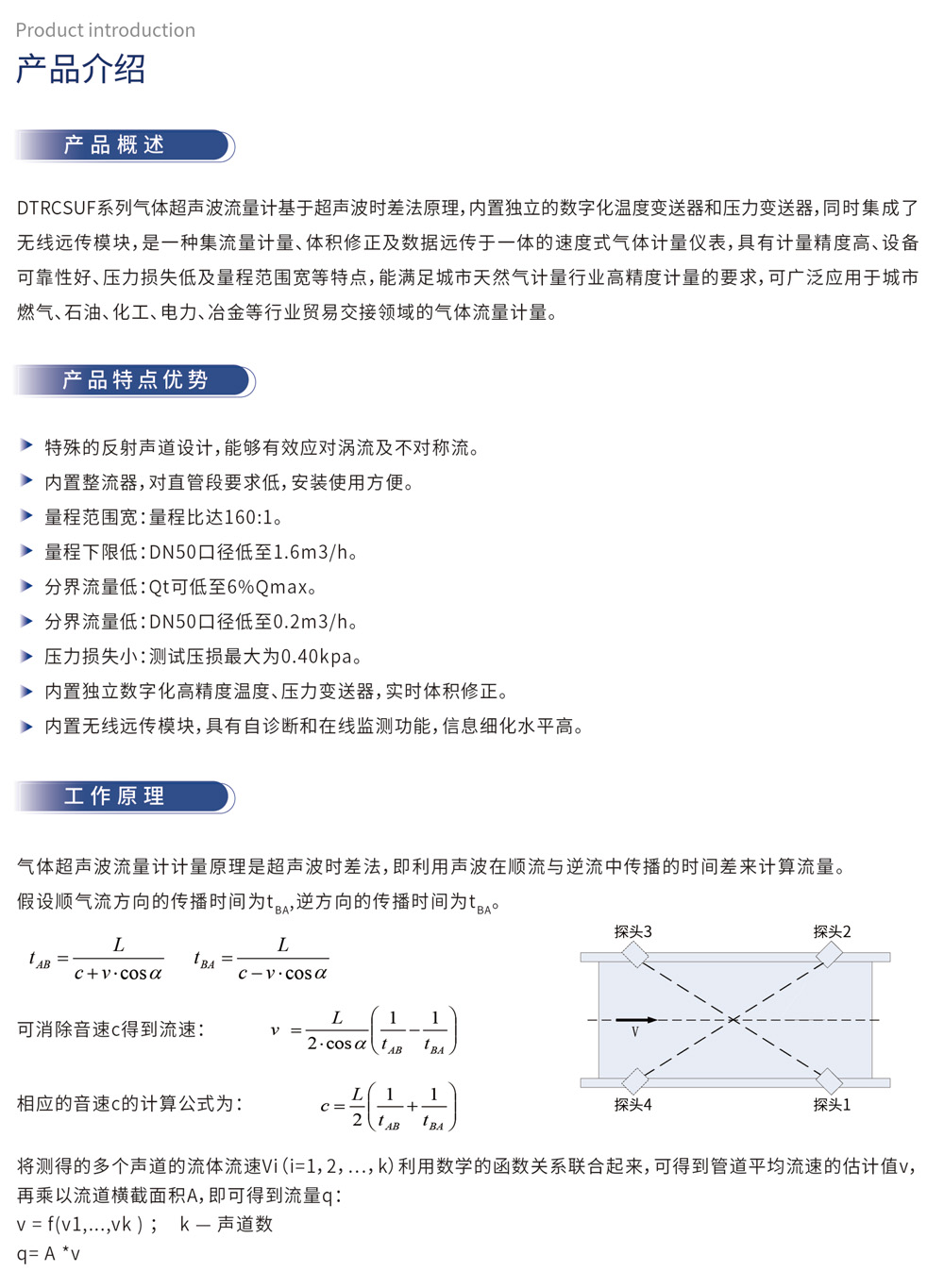

产品介绍 产品概述：DTRCSUF系列气体超声波流量计基于超声波时差法原理，内置独立的数字化温度变送器和压力变送器，同时集成了无线远传模块，是一种集流量计量、体积修正及数据远传于一体的速度式气体计量仪表，具有计量精度高、设备可靠性好、压力损失低及量程范围宽等特点，能满足城市天然气计量行业高精度计量的要求，可广泛应用于城市燃气、石油、化工、电力、冶金等行业贸易交接领域的气体流量计量。 产品特点优势 特殊的反射声道设计，能够有效应对涡流及不对称流。 内置整流器，对直管段要求低，安装使用方便。 量程范围宽：量程比达160:1。 量程下限低：DN50口径低至1.6m3/h。 分界流量低：Qt可低至6%Qmax。 分界流量低：DN50口径低至0.2m3/h。 压力损失小：测试压损最大为0.40kpa。 内置独立数字化高精温度、压力变送器，实时体积修正。 内置无线远传模块，具有自诊断和在线监测功能，信息细化水平高。 工作原理：

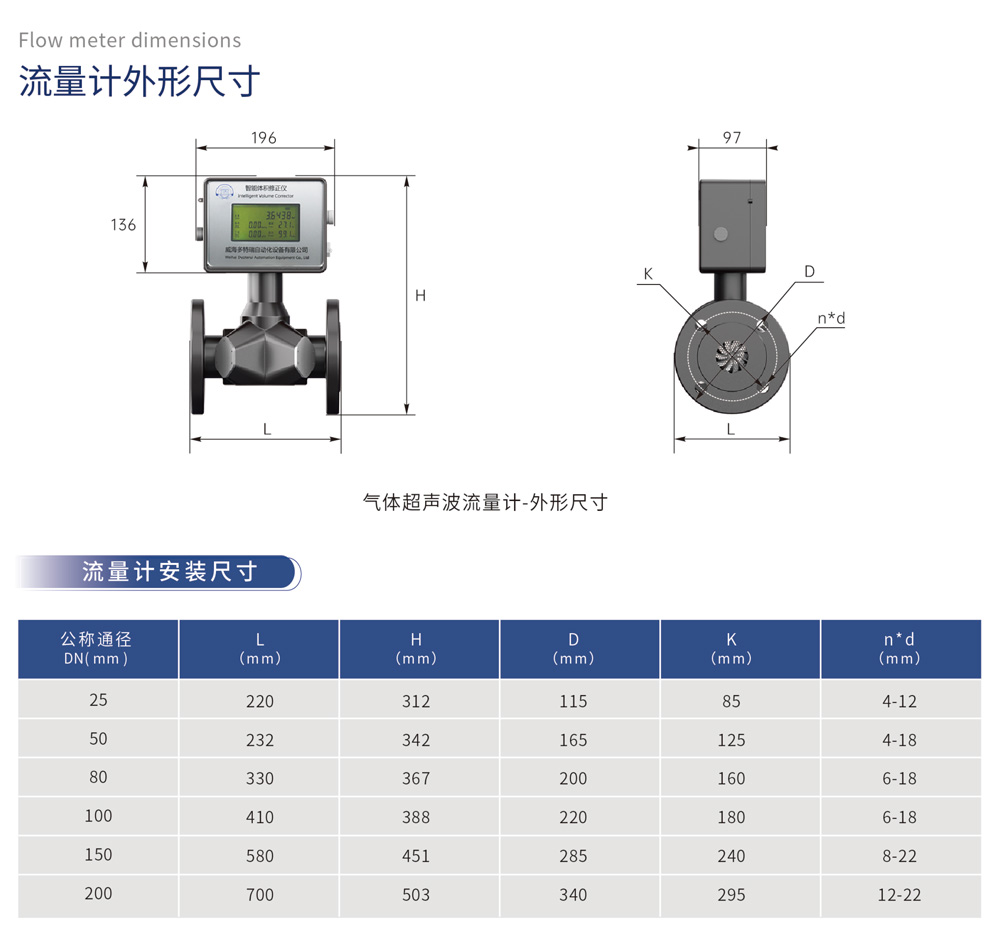

流量计外形尺寸 流量计安装尺寸

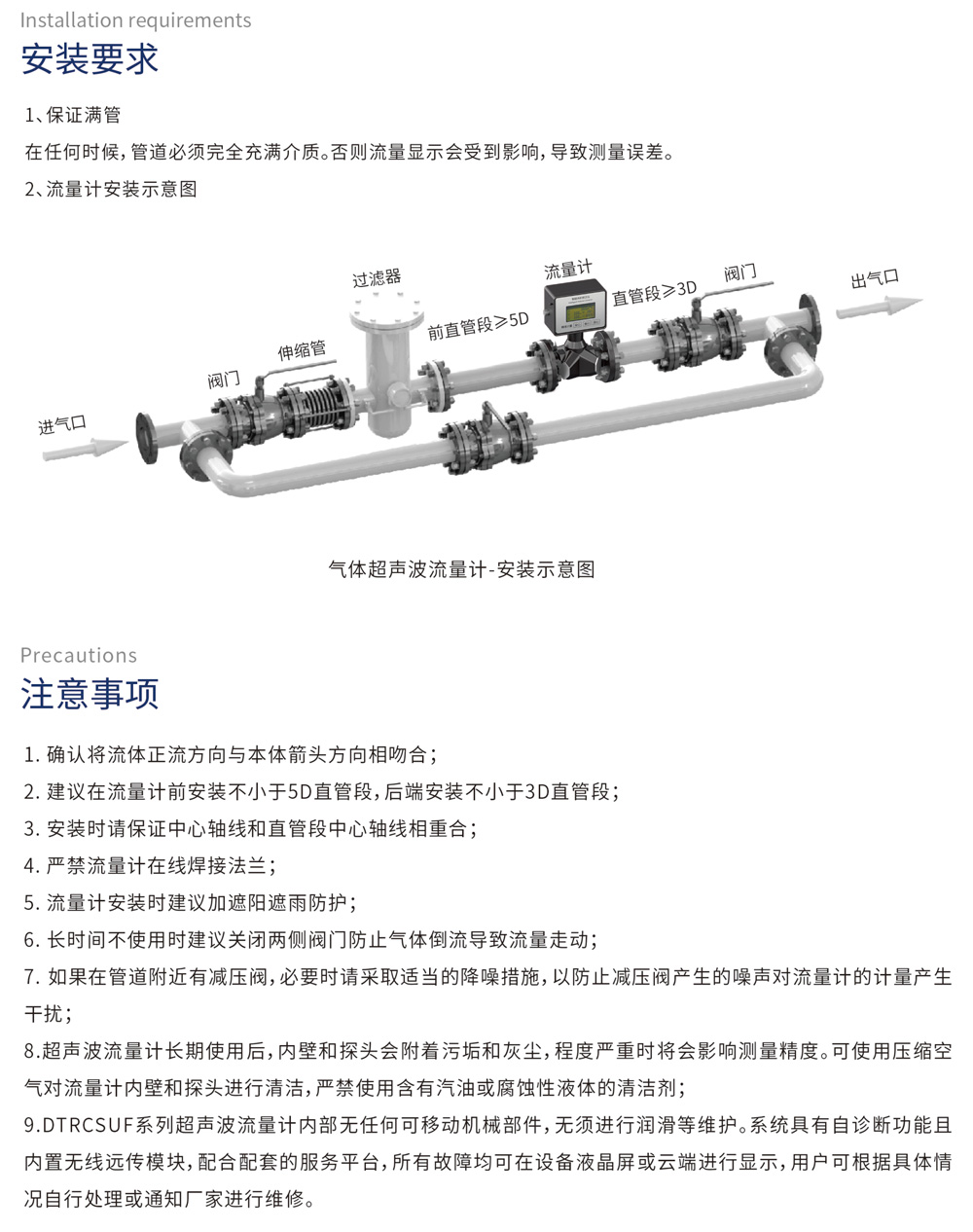

安装要求 1、保证满管 在任何时候，管道必须完全充满介质。否则流量显示会受到影响，导致测量误差。 2、流量计安装示意图 注意事项 1、确认将流体正流方向与本体箭头方向相吻合； 2、建议在流量计前安装不小于5D直管段，后端安装不小于3D直管段； 3、安装时请保证中心轴线和直管段中心轴线相重合； 4、严禁流量计在线焊接法兰； 5、流量计安装时建议加遮阳遮雨防护； 6、长时间不使用时建议关闭两侧阀门防止气体倒流导致流量走动； 7、如果在管道附近有减压阀，必要时请采取适当的降噪措施，以防止减压阀产生的噪声对流量计的计量产生干扰； 8、超声波流量计长期使用后，内壁和探头会附着污垢和灰尘，程度严重时将会影响测量精度。可使用压缩空气对流量计内壁和探头进行清洁，严禁使用含有汽油或腐蚀性液体的清洁剂； 9、DTRCSUF系列超声波流量计内部无任何可移动机械部件，无须进行润滑等维护。系统具有自诊断功能且内置无线远传模块，配合配套的服务平台，所有故障均可在设备液晶屏或云端进行显示，用户可根据具体情况自行处理或通知厂家进行维修。

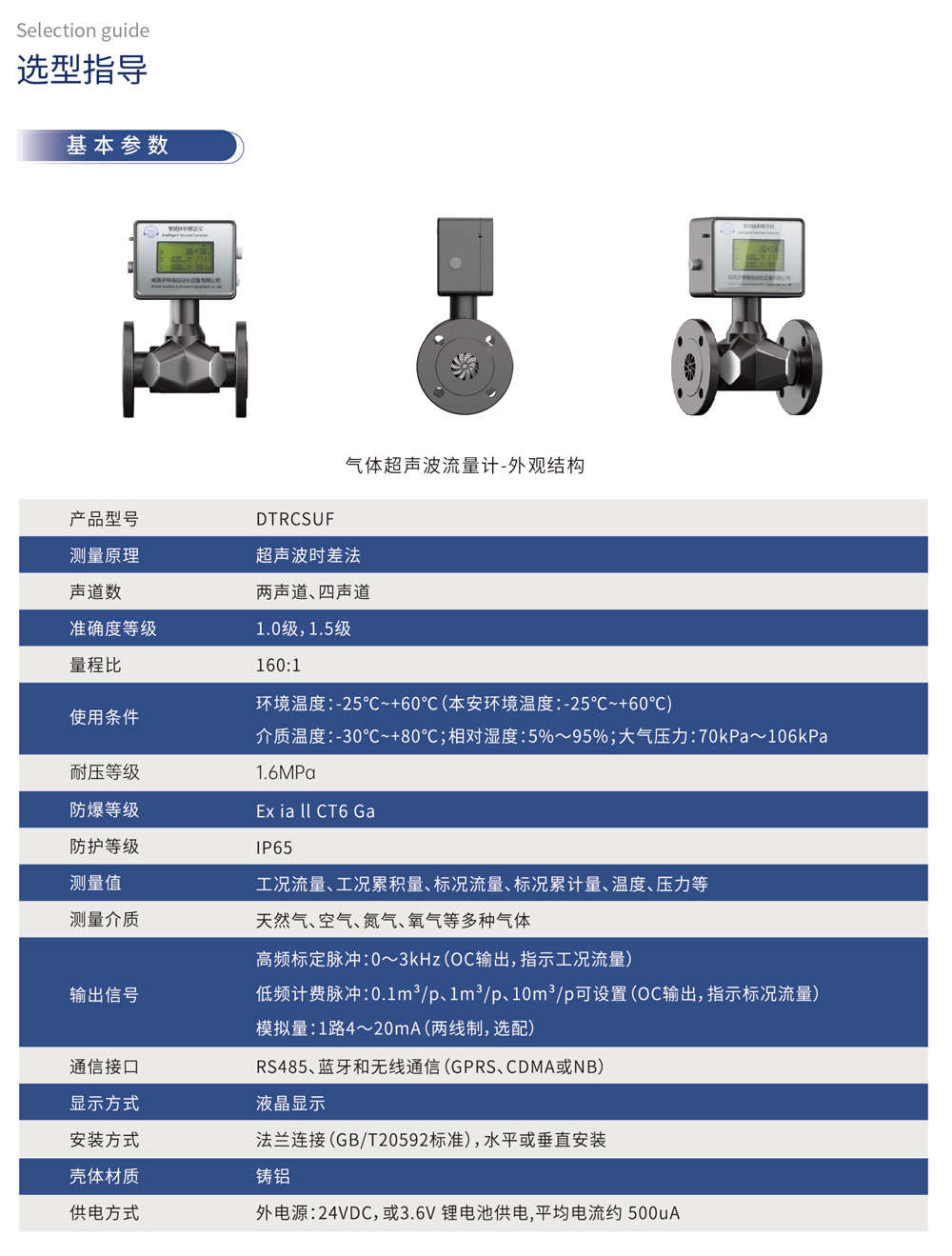

选型指导 基本参数 测量介质 天然气、空气、氮气、氧气等多种气体 安装方式 法兰连接(GB/T20592标准),水平或垂直安装 壳体材质 铸铝

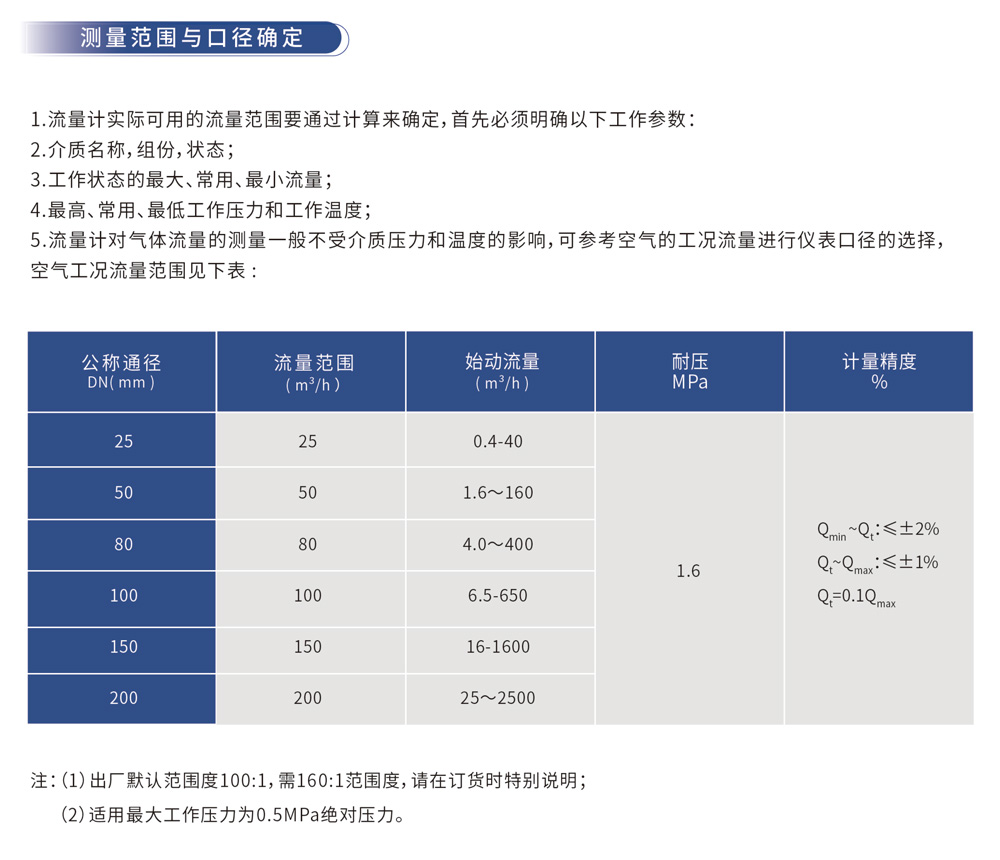

测量范围与口径确定 1.流量计实际可用的流量范围要通过计算来确定,首先必须明确以下工作参数: 2.介质名称,组份,状态; 3.工作状态的最大、常用、最小流量; 4.最高、常用、最低工作压力和工作温度; 5.流量计对气体流量的测量一般不受介质压力和温度的影响,可参考空气的工况流量进行仪表口径的选择,空气工况流量范围见下表:

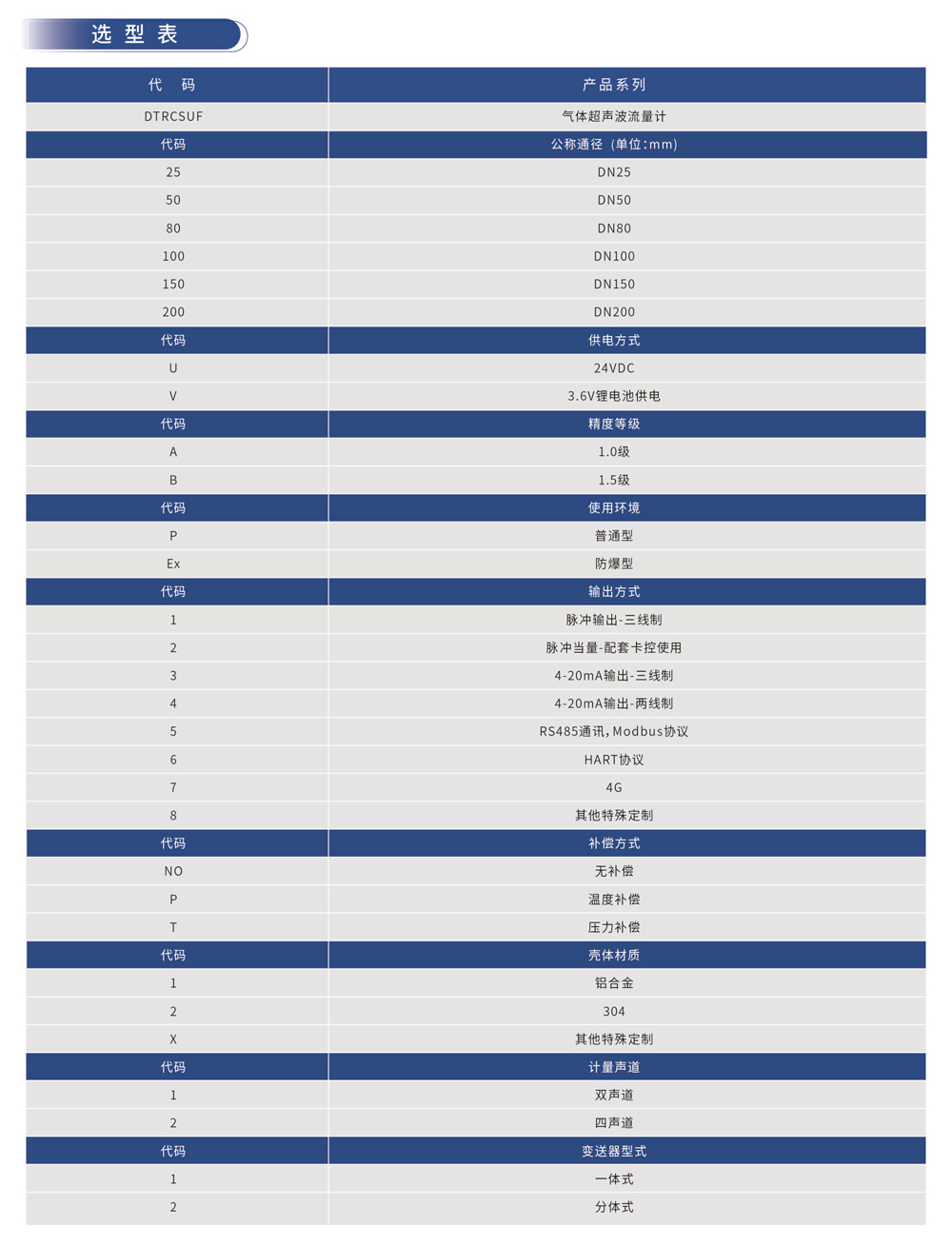

选型表
