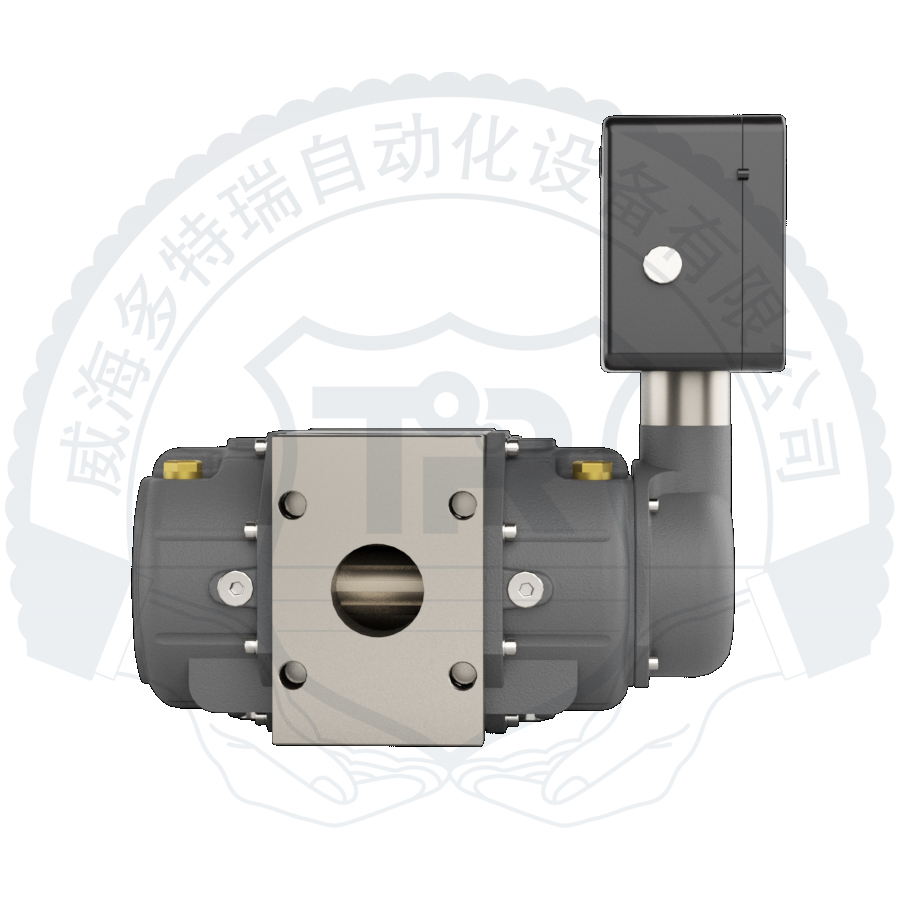

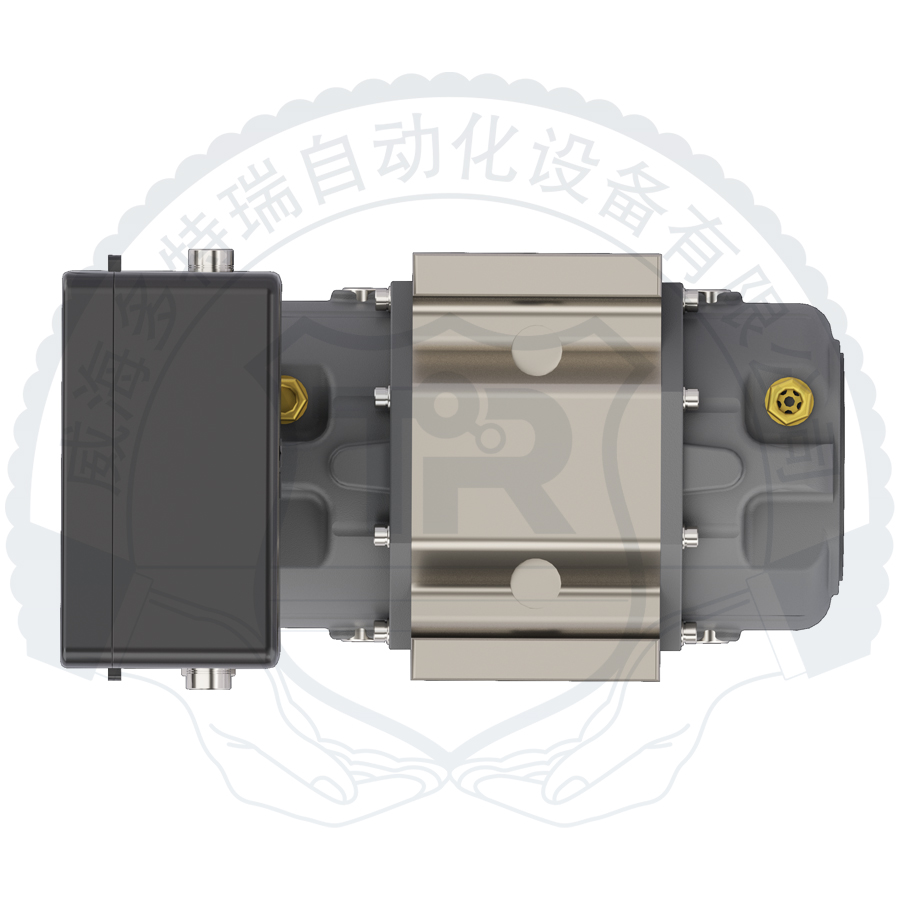

DTRLO型气体罗茨流量计

罗茨流量计

DTRLQ型气体罗茨流量计又称为"气体腰轮流量计"，基于容积式测量原理，用于精准计量流经封闭管道的气体流量。 可适用于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体。主要应用于工业燃气的商业结算、输配管 网燃气计量、燃气调压站计量、工业和民用锅炉等燃气计量，也可以用作标准流量计。

销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

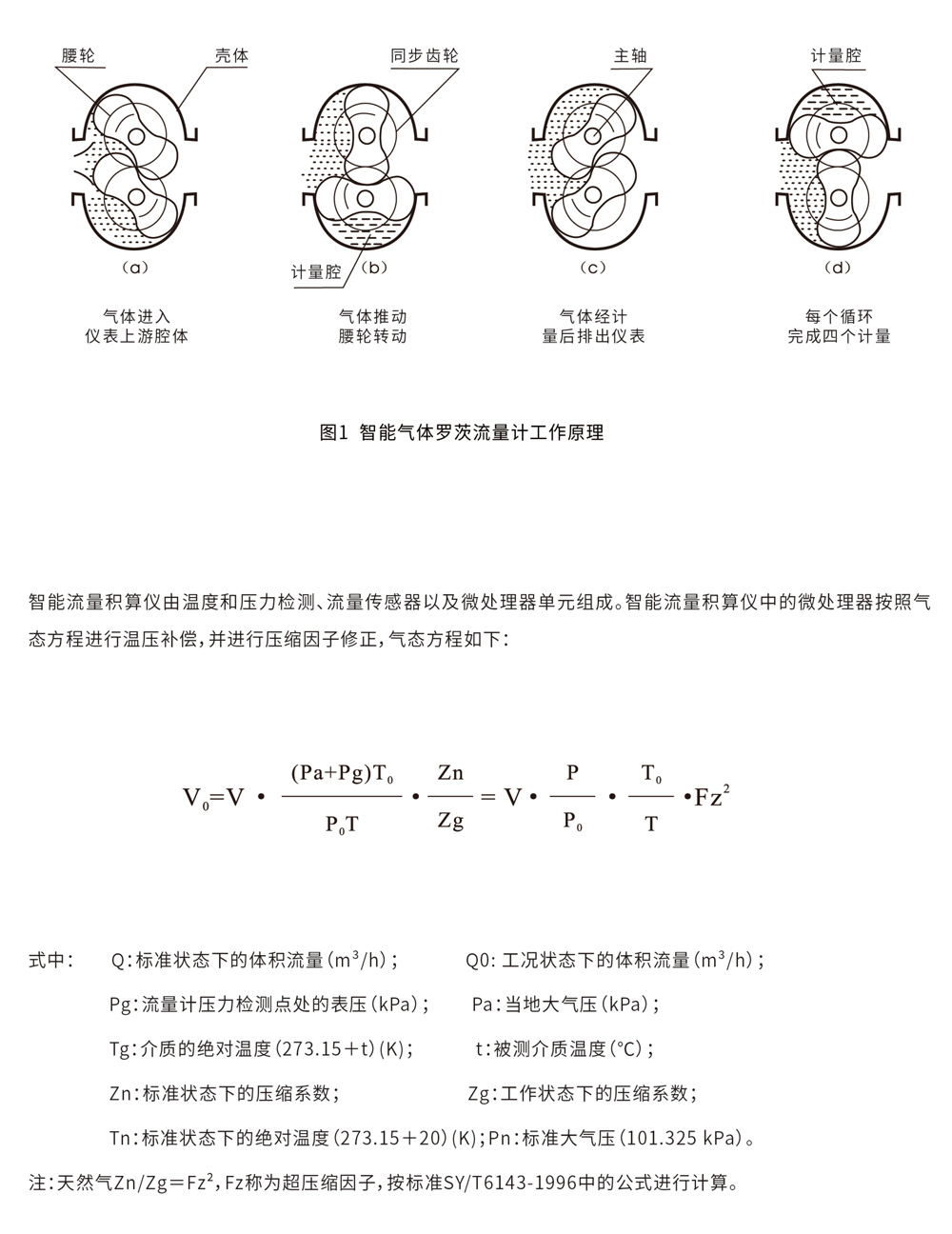

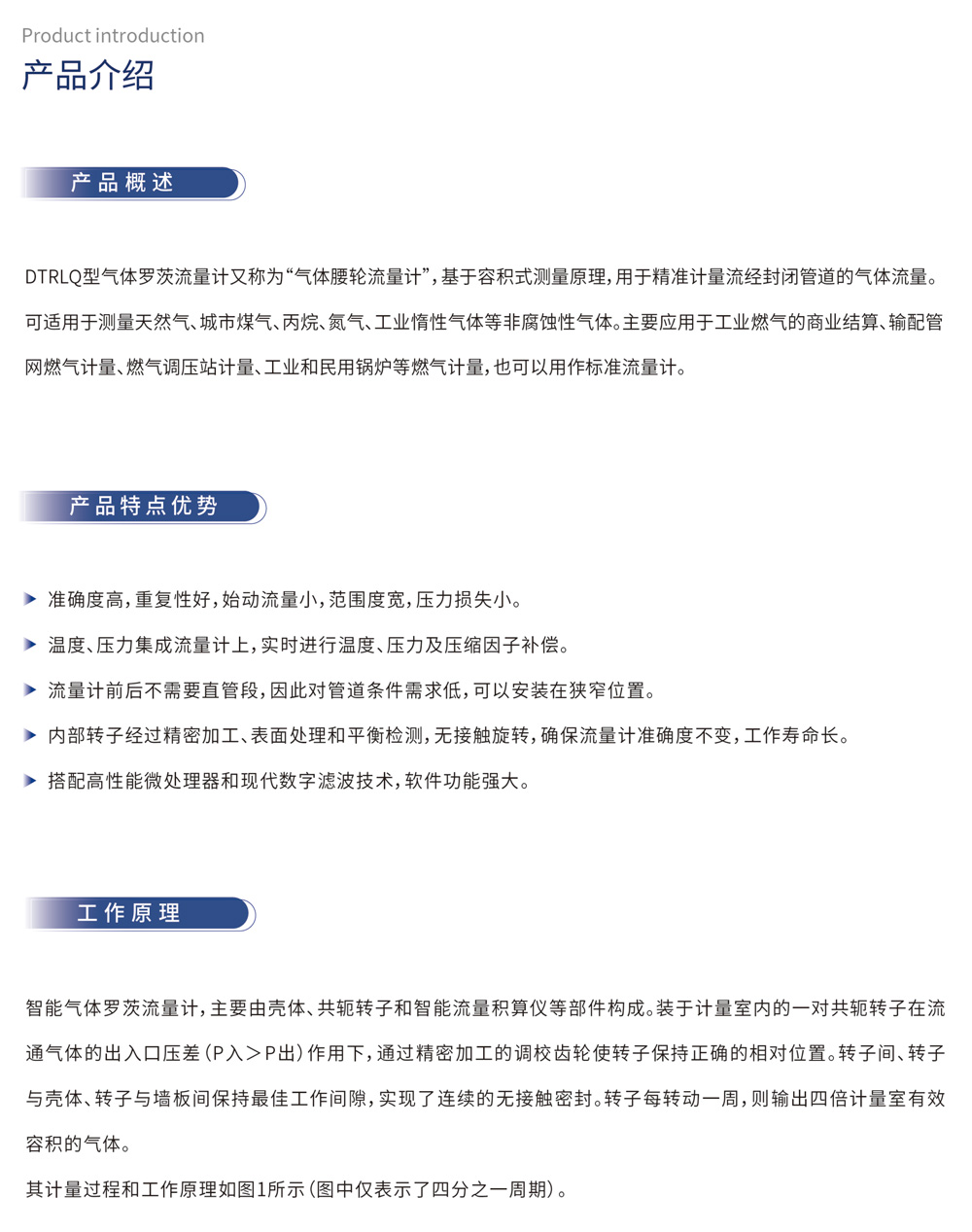

产品介绍 产品概述：DTRLQ型气体罗茨流量计又称为“气体腰轮流量计”，基于容积式测量原理，用于精准计量流经封闭管道的气体流量。可适用于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体。主要应用于工业燃气的商业结算、输配管网燃气计量、燃气调压站计量、工业和民用锅炉等燃气计量，也可以用作标准流量计。 产品特点优势 准确度高，重复性好，始动流量小，范围度宽，压力损失小。 温度、压力集成流量计上，实时进行温度、压力及压缩因子补偿。 流量计前后不需要直管段，因此对管道条件需求低，可以安装在狭窄位置。 内部转子经过精密加工、表面处理和平衡检测，无接触旋转，确保流量计准确度不变，工作寿命长。 搭配高性能微处理器和现代数字滤波技术，软件功能强大。 工作原理 智能气体罗茨流量计，主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入＞P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体。 其计量过程和工作原理如图1所示(图中仅表示了四分之一周期)。

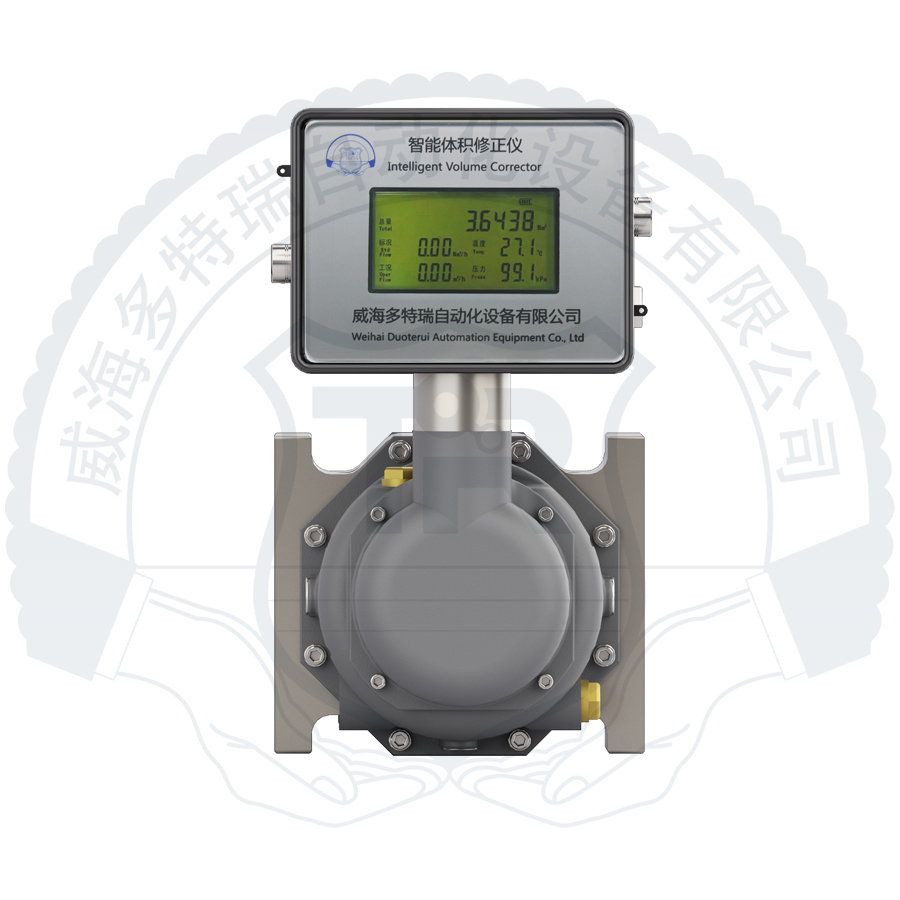

智能流量积算仪由温度和压力检测、流量传感器以及微处理器单元组成。智能流量积算仪中的微处理器按照气态方程进行温压补偿，并进行压缩因子修正

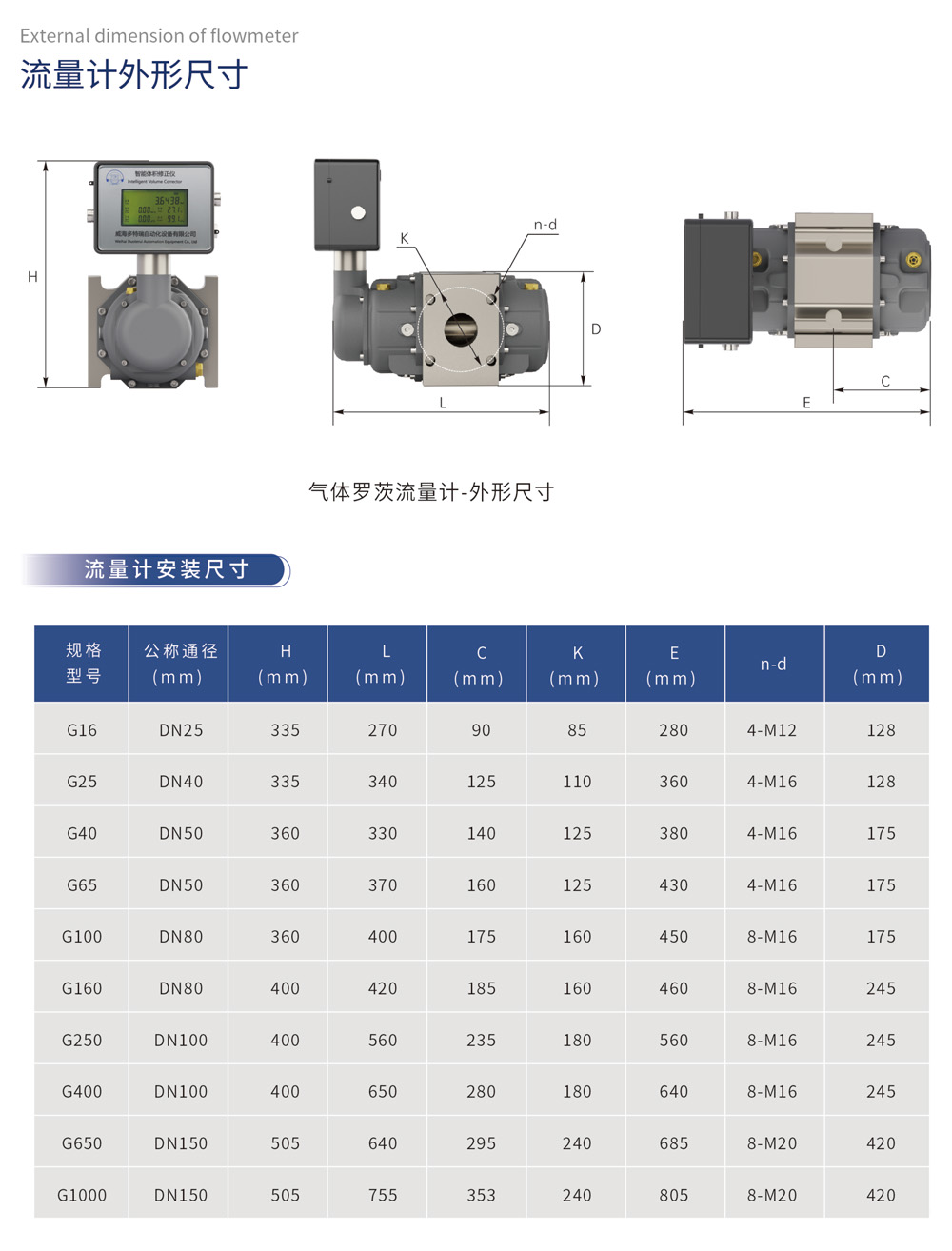

流量计外形尺寸 流量计安装尺寸

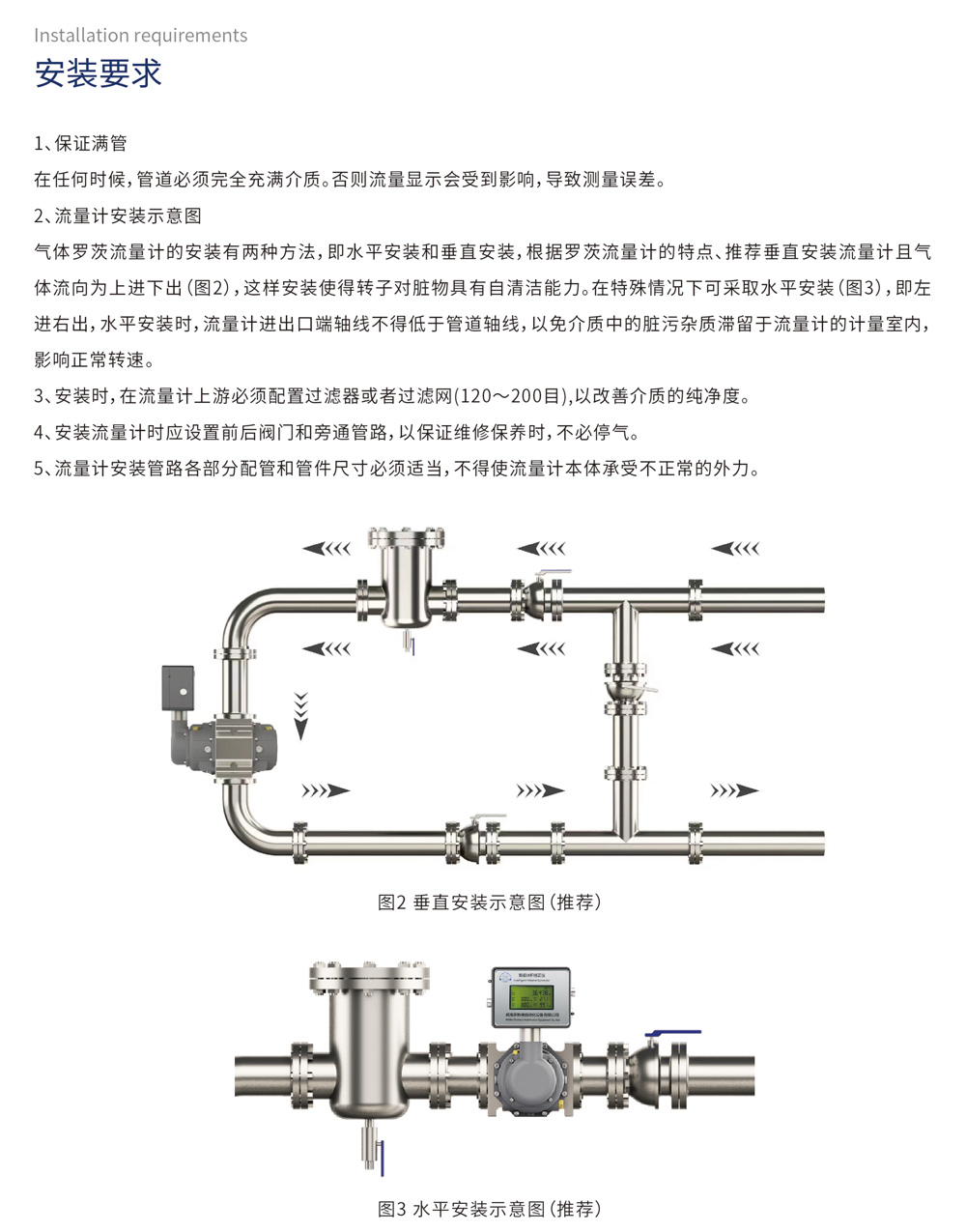

安装要求 1、保证满管 在任何时候，管道必须完全充满介质。否则流量显示会受到影响，导致测量误差。 2、流量计安装示意图 气体罗茨流量计的安装有两种方法，即水平安装和垂直安装，根据罗茨流量计的特点、推荐垂直安装流量计且气体流向为上进下出(图2)，这样安装使得转子对脏物具有自清洁能力。在特殊情况下可采取水平安装(图3)，即左进右出，水平安装时，流量计进出口端轴线不得低于管道轴线，以免介质中的脏污杂质滞留于流量计的计量室内，影响正常转速。 3、安装时，在流量计上游必须配置过滤器或者过滤网(120～200目)，以改善介质的纯净度。 4、安装流量计时应设置前后阀门和旁通管路，以保证维修保养时，不必停气。 5、流量计安装管路各部分配管和管件尺寸必须适当，不得使流量计本体承受不正常的外力。

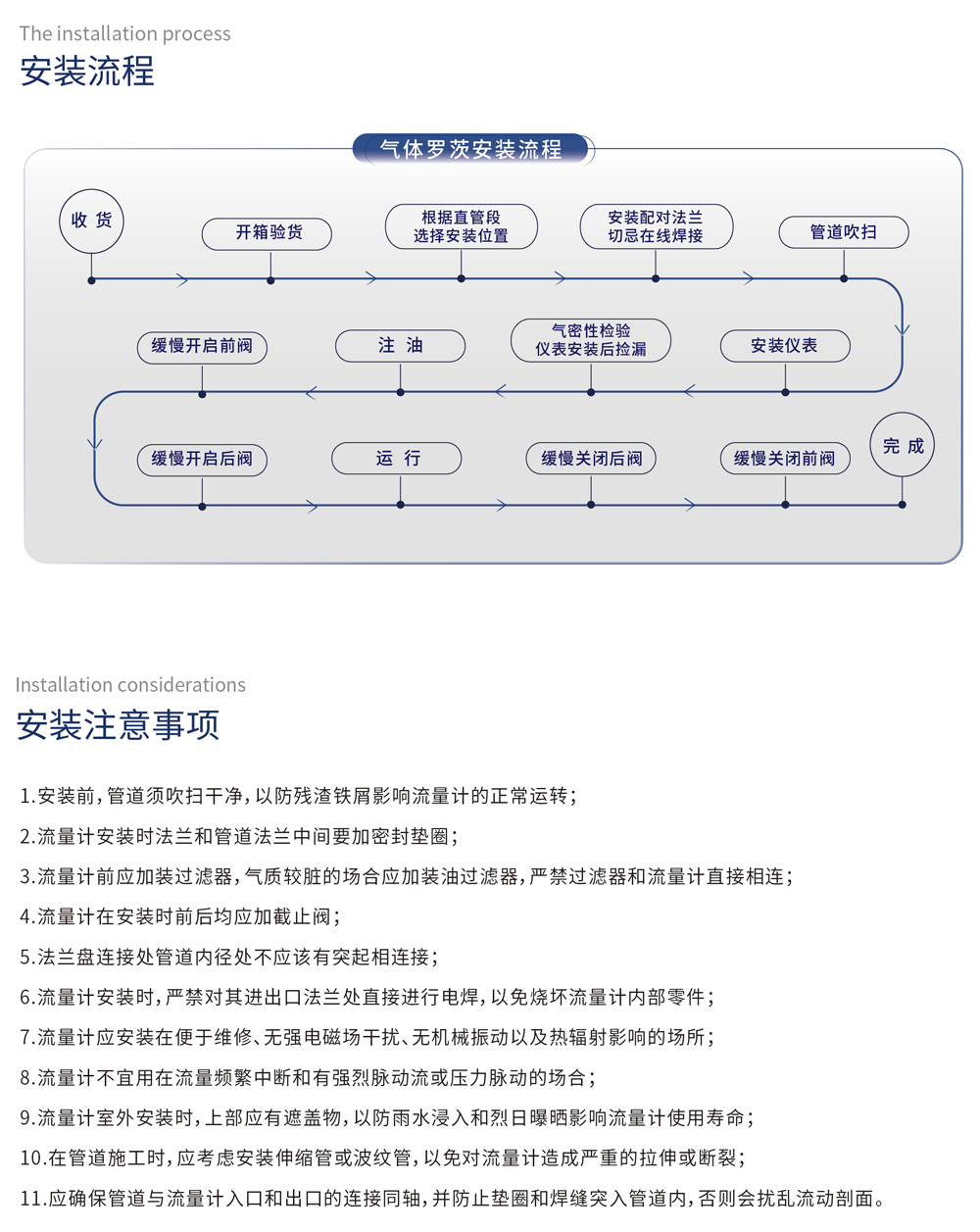

安装流程 气体罗茨安装流程 安装要求 1、保证满管 在任何时候，管道必须完全充满介质。否则流量显示会受到影响，导致测量误差。 2、流量计安装示意图 气体罗茨流量计的安装有两种方法，即水平安装和垂直安装，根据罗茨流量计的特点、推荐垂直安装流量计且气体流向为上进下出(图2)，这样安装使得转子对脏物具有自清洁能力。在特殊情况下可采取水平安装(图3)，即左进右出，水平安装时，流量计进出口端轴线不得低于管道轴线，以免介质中的脏污杂质滞留于流量计的计量室内，影响正常转速。 3、安装时，在流量计上游必须配置过滤器或者过滤网(120～200目)，以改善介质的纯净度。 4、安装流量计时应设置前后阀门和旁通管路，以保证维修保养时，不必停气。 5、流量计安装管路各部分配管和管件尺寸必须适当，不得使流量计本体承受不正常的外力。

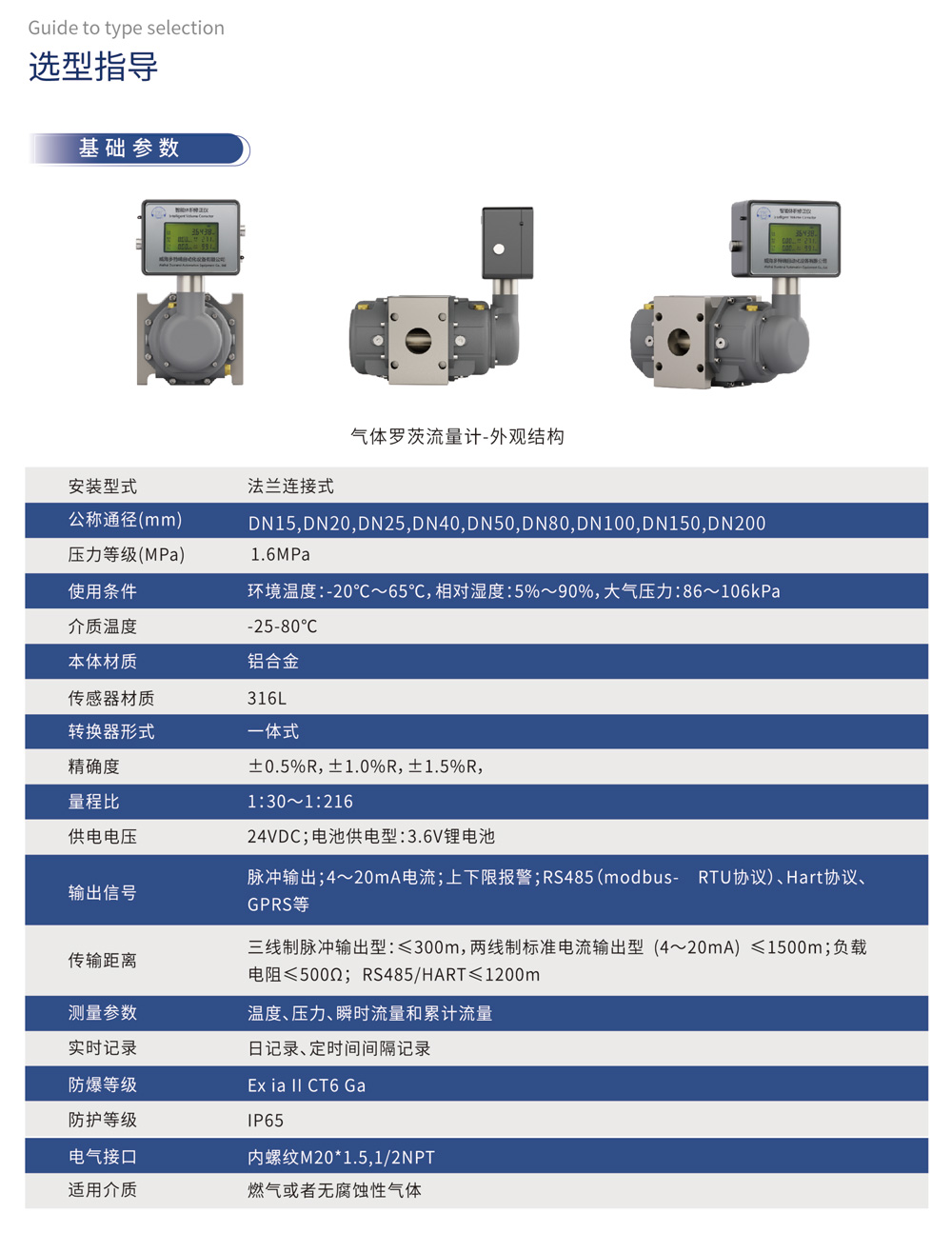

选型指导 基本参数 安装型式 法兰连接式 本体材质 铝合金 适用介质 燃气或者无腐蚀性气体

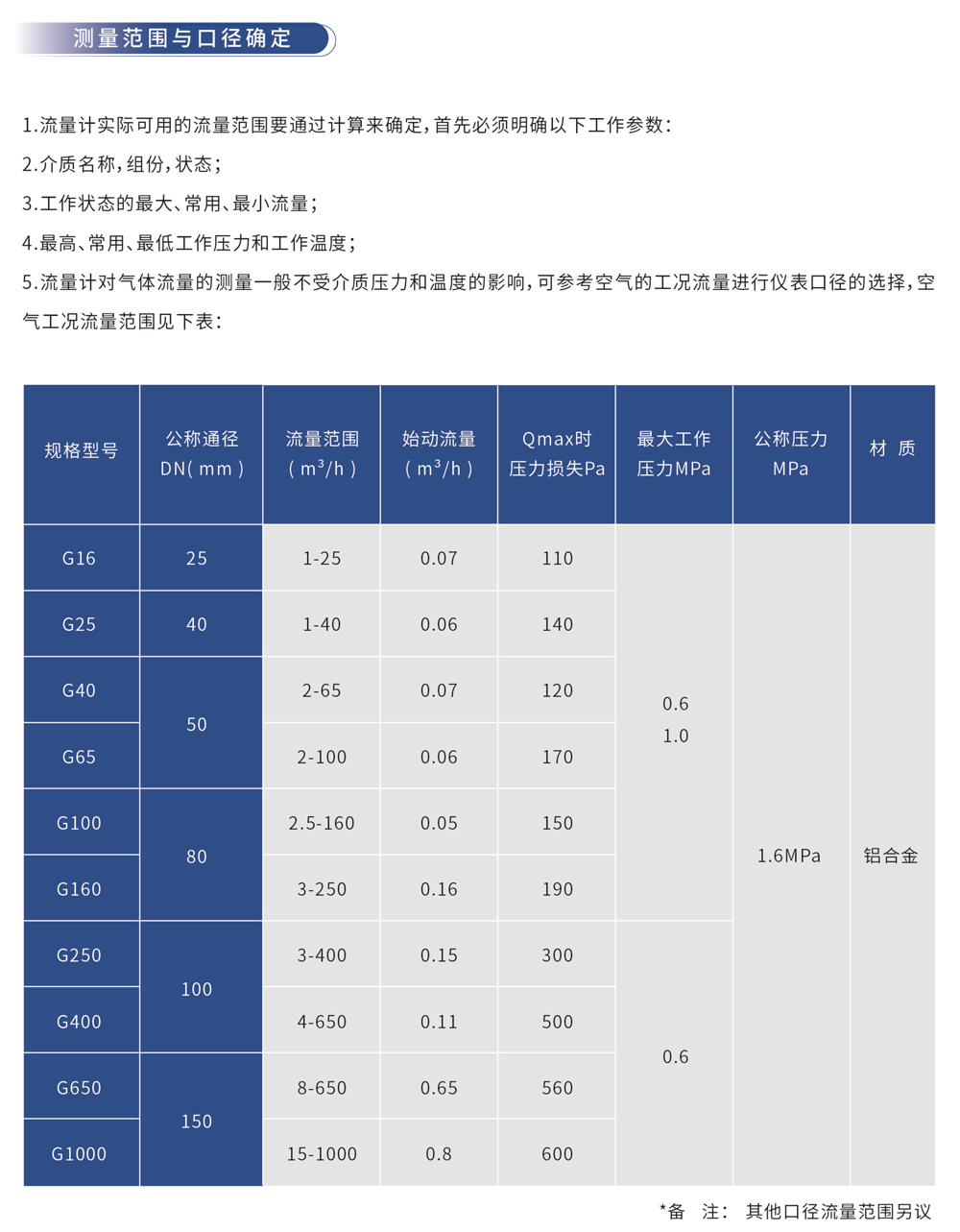

测量范围与口径确定 1.流量计实际可用的流量范围要通过计算来确定,首先必须明确以下工作参数: 2.介质名称,组份,状态; 3.工作状态的最大、常用、最小流量; 4.最高、常用、最低工作压力和工作温度; 5.流量计对气体流量的测量一般不受介质压力和温度的影响,可参考空气的工况流量进行仪表口径的选择,空气工况流量范围见下表:

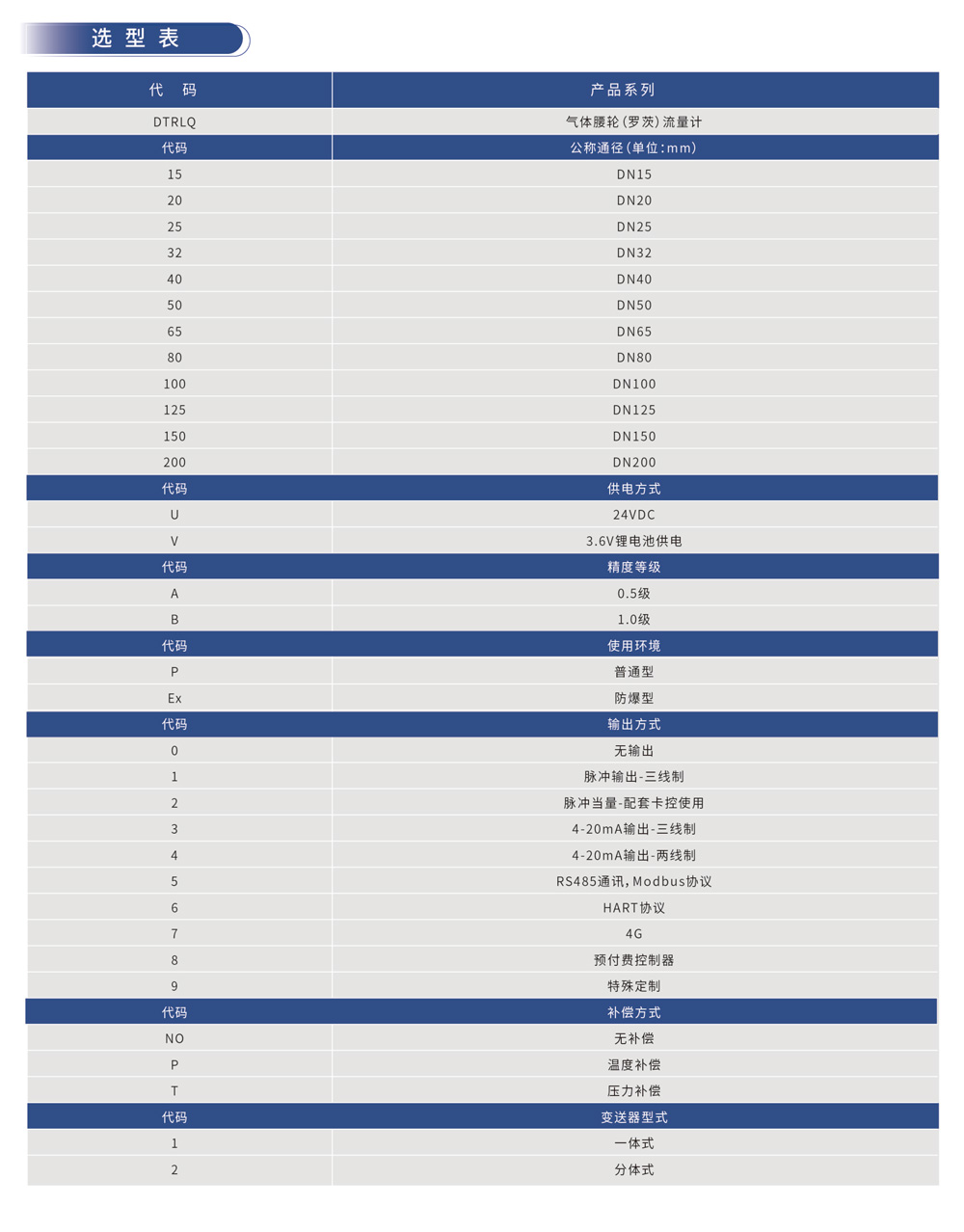

选型表
