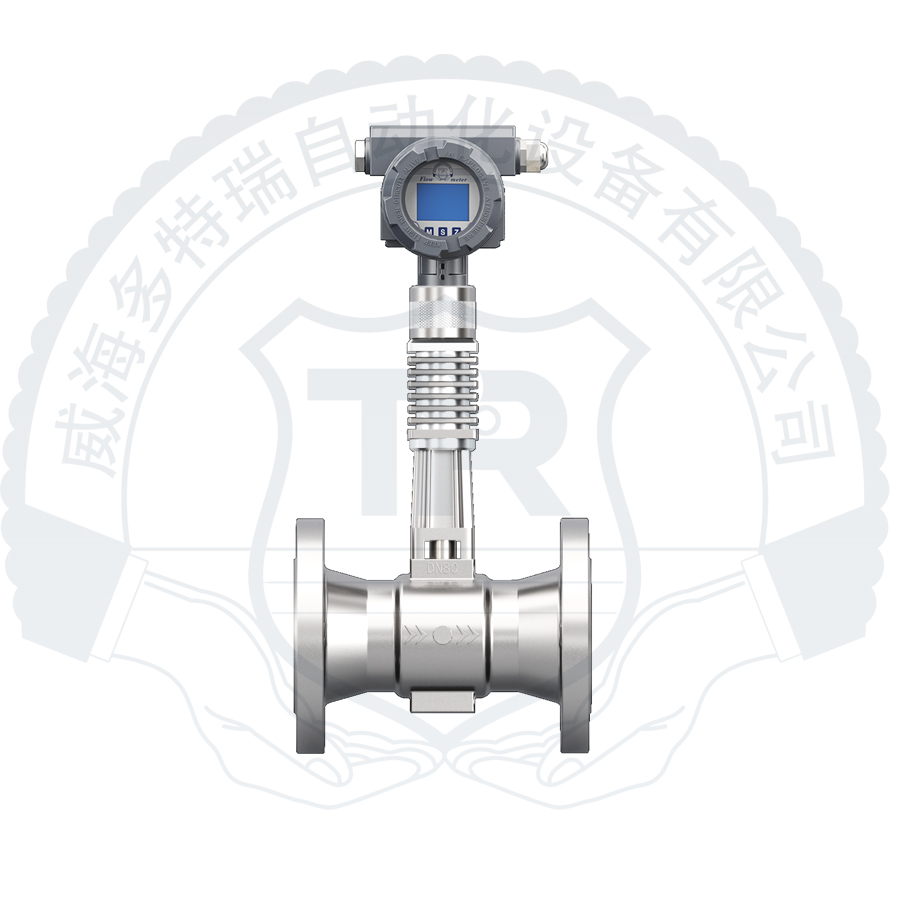

隔离抗震型涡街流量计是根据卡门涡街原理研究生产的测测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

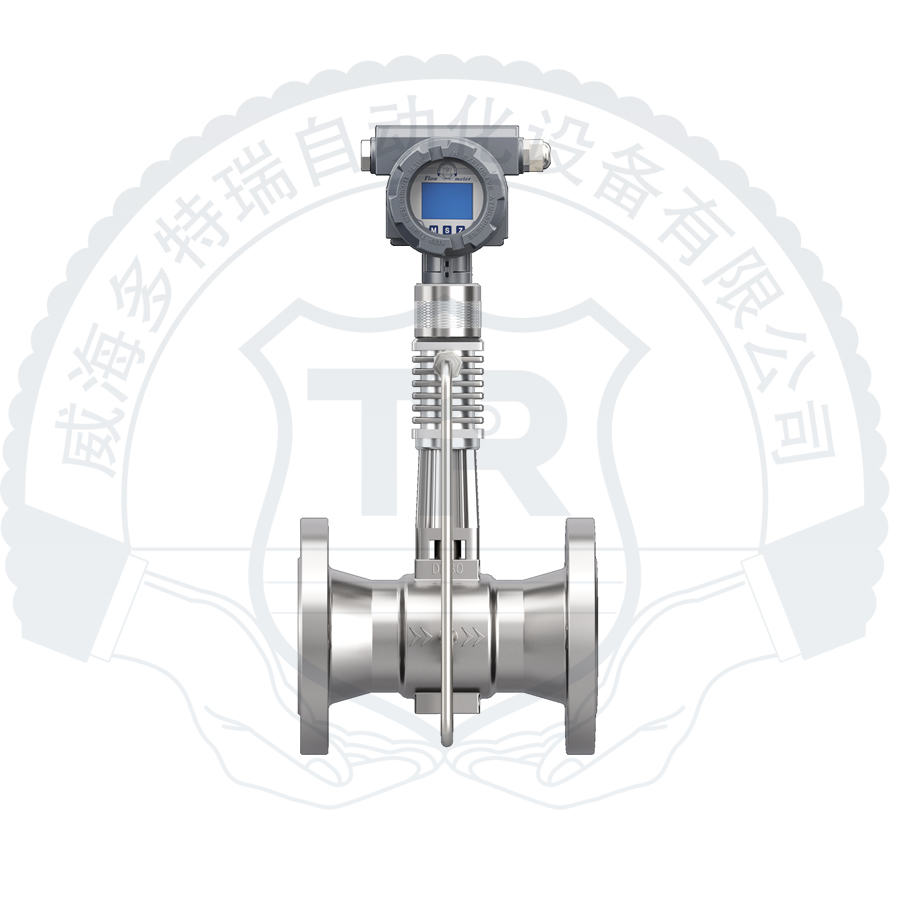

隔离型抗震涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛应用于供热、供气、化工、环保、冶金、纺织、钢铁、医药、造纸、排水等厂矿企业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等)、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

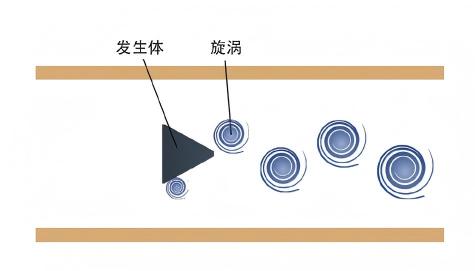

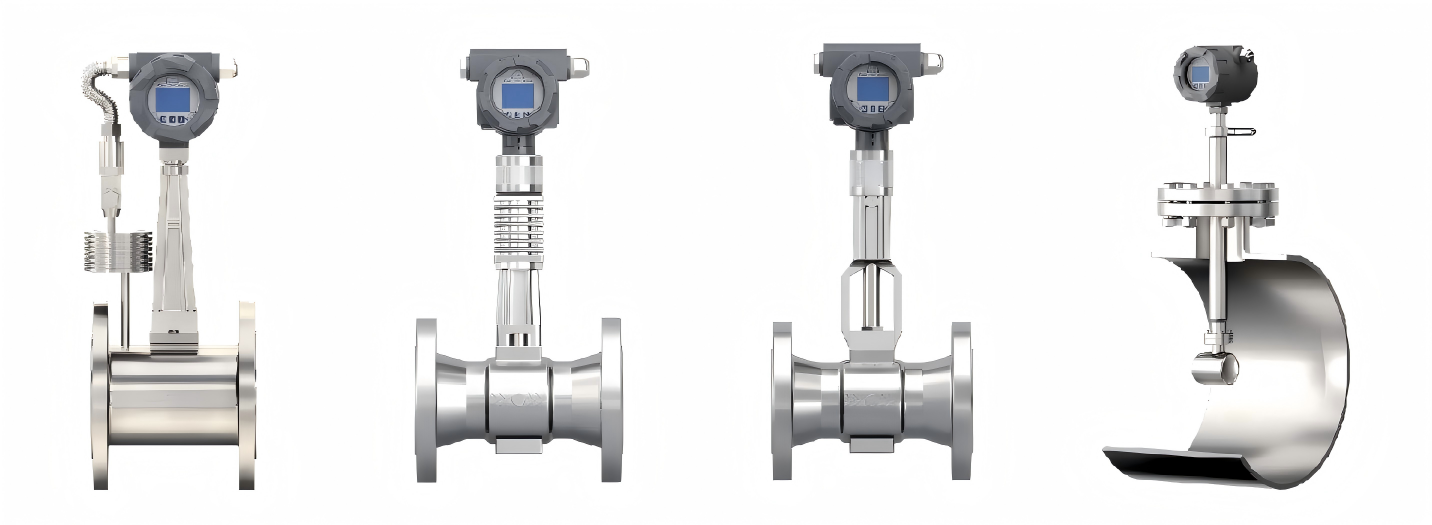

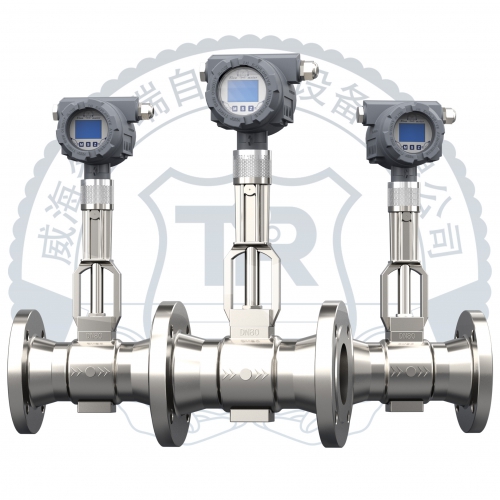

涡街流量计-外观结构
| 流量计口径 | DN15-DN600 |
|---|---|
| 过程流体 | 液体、气体、蒸汽(单相介质或可以认为是单相的介质) 饱和蒸汽在干度>35%,可以认为是单相介质 |
| 过程温度 | 低温型:-190~100℃;常温型:-45~150℃,中温型:-45~250℃,高温型:-45~350℃;超高温型:-45~400℃;高级高温型:-45~500℃ |
| 压力等级 | 1.6 100MPa |
| 精度 | 液:±0.5%、±1.0%、1.50% 气:±0.5%、±1.0%、±1.5%、±2.5% |
| 量程比 | 1:10-1:70 |
| 雷诺数 | 1*10^4-7*10^6 |
| 流速 | 液体流速范围0.3-8m/s(可拓展定制) 气体、蒸汽流速范围2-70m/s(可拓展定制) |
| 阻力系数 | 满管型:Cd≤2.4 |
| 允许振动加速度 | 0.5-1.0g |
| 直管段 | 上游直管段≥10D,下游直管段≥5D |
| 压力损失 | 压力损失 △P=1.29*ρ*V2 (Pa),密度(kg/m³),流速(m/s) |
| 流体最低压力 | 流体最低气化压力Pm in≥2.7*△P1.3Po (Pa) |
| 防护等级 | IP65&IP66&IP67 |
| 防爆标志 | 本安型/隔爆型/粉尘防爆型 |
| 环境条件 | 环境温度:-35℃~65℃,相对湿度:5%~90%,大气压力:86~106kPa |
| 供电电源 | 非防爆型:脉冲型:+24VDC;电流型(4-20mA):+24VDC. 本安型:电流型:4-20mA:+24VDC,用户选配安全栅 隔爆型:脉冲型:+24VDC;电流型(4-20mA):+24VDC. |
| 功耗 | <1W |
| 输出信号 | 频率/脉冲输出:2-3000Hz,低电平≤1V,高电平≥5V; 4~20mA电流输出:防爆型负载:≤300Ω,非防爆型负载:≤500Ω. 控制信号、RS485(modbus-RTU协议)、Hart协议、物联网GPRS等 |
| 显示 | 温度、压力、瞬时流量、累积流量、流量单位、流量百分比等 |
| 电气接口 | 内螺纹M20*1.5,1/2NPT |
| 材质 | 传感器:316L,可定制HC,特殊材质 壳体:304,可定制316L,钛合金,HC等特殊材质 电极:合金,外涂聚四氟乙烯涂层(其它材质协议订制) |
| 公称通径(DN) | 英寸Inches | 气体流速范围(m/s) | 气体体积流量(m³/h) | 质量流量(kg/h) |
|---|---|---|---|---|
| 15 | 1/2" | 5-50 | 3~30 | 10-100 |
| 20 | 3/4" | 4-60 | 4~50 | 13-163 |
| 25 | 1" | 4-60 | 6~100 | 20-326 |
| 32 | 1 1/4" | 3-70 | 9~180 | 29-587 |
| 40 | 1 1/2" | 3-70 | 14~280 | 46-913 |
| 50 | 2" | 3-70 | 20~400 | 65-1304 |
| 65 | 2 1/2" | 3-70 | 35~700 | 114-2282 |
| 80 | 3" | 3-70 | 60~1200 | 180-3912 |
| 100 | 4" | 3-70 | 90~2000 | 294-6520 |
| 125 | 5" | 3-70 | 120~2400 | 391-7824 |
| 150 | 6" | 3-70 | 200~5000 | 652-16300 |
| 200 | 8" | 3-70 | 350~8000 | 1141-26080 |
| 250 | 10" | 3-70 | 550~11000 | 1793-35860 |
| 300 | 12" | 3-70 | 800~18000 | 2608-58880 |
| 350 | 14" | 3-70 | 1100~24000 | 3586-78240 |
| 400 | 16" | 3-70 | 1400~31000 | 4554-101060 |
| 500 | 20" | 3-70 | 2300~49000 | 7500-159740 |
| 600 | 24" | 3-70 | 3400~70000 | 11064-228200 |
注: 质量流量是温度160℃, 压力为0.5MPa, 密度为3.26kg/m3的饱和蒸汽质量流量
| 公称通径(DN) | 英寸Inches | 液体流速范围(m/s) | 液体体积流量(m³/h) | 质量流量(t/h) |
|---|---|---|---|---|
| 15 | 1/2" | 0.3-7 | 0.2-6 | 0.2-6 |
| 20 | 3/4" | 0.3-7 | 0.3-10 | 0.3-10 |
| 25 | 1" | 0.3-7 | 0.5-15 | 0.5-15 |
| 32 | 1 1/4" | 0.3-7 | 0.9-25 | 0.9-25 |
| 40 | 1 1/2" | 0.3-7 | 1.4-40 | 1.4-40 |
| 50 | 2" | 0.3-7 | 2-60 | 2-60 |
| 65 | 2 1/2" | 0.3-7 | 3.5-100 | 3.5-100 |
| 80 | 3" | 0.3-7 | 5-150 | 5-150 |
| 100 | 4" | 0.3-7 | 10-250 | 10-250 |
| 125 | 5" | 0.3-7 | 15-350 | 15-350 |
| 150 | 6" | 0.3-7 | 20-500 | 20-500 |
| 200 | 8" | 0.3-7 | 35-900 | 35-900 |
| 250 | 10" | 0.3-7 | 55-1500 | 55-1500 |
| 300 | 12" | 0.3-7 | 80-2000 | 80-2000 |
| 350 | 14" | 0.3-7 | 100-2700 | 100-2700 |
| 400 | 16" | 0.3-7 | 140-3500 | 140-3500 |
| 500 | 20" | 0.3-7 | 220-5500 | 220-5500 |
| 600 | 24" | 0.3-7 | 310-7900 | 310-7900 |
注: 质量流量是水的密度1000kg/m3
针对不同介质和工作压力条件下的流量下限, 可适当拓展, 具体拓展范围以实际工况为准, 可同供应商技术售前沟通。

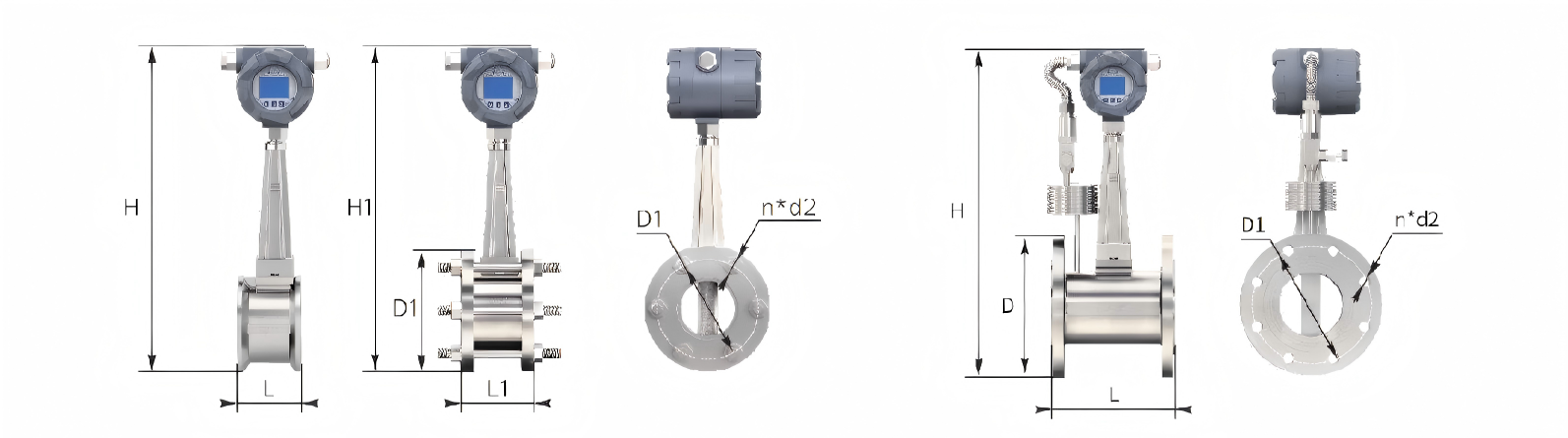

法兰卡装示意图 & 法兰连接示意图
| 公称通径(DN) | 压力等级(MPa) | L(mm) | L1(mm) | D1(mm) | H(mm) | H1(mm) | d2(mm) | 孔数n |
|---|---|---|---|---|---|---|---|---|
| DN15 | 4.0 | 64 | 94 | 145 | 380 | 410 | 14 | 3 |
| DN20 | 4.0 | 64 | 94 | 145 | 380 | 410 | 14 | 3 |
| DN25 | 4.0 | 64 | 94 | 145 | 380 | 410 | 14 | 3 |
| DN32 | 4.0 | 64 | 94 | 145 | 380 | 410 | 14 | 4 |
| DN40 | 4.0 | 75 | 105 | 150 | 390 | 420 | 18 | 4 |
| DN50 | 4.0 | 75 | 105 | 150 | 395 | 420 | 18 | 4 |
| DN65 | 4.0 | 75 | 105 | 165 | 405 | 435 | 18 | 4 |
| DN80 | 4.0 | 75 | 105 | 180 | 420 | 450 | 18 | 6 |
| DN100 | 1.6 | 90 | 120 | 210 | 440 | 475 | 18 | 8 |
| DN125 | 1.6 | 100 | 136 | 235 | 470 | 505 | 18 | 8 |
| DN150 | 1.6 | 115 | 151 | 270 | 490 | 530 | 22 | 8 |
| DN200 | 1.6 | 135 | 171 | 335 | 540 | 590 | 22 | 8 |
| DN250 | 1.6 | 150 | 192 | 375 | 590 | 635 | 22 | 10 |
| DN300 | 1.6 | 164 | 206 | 425 | 640 | 685 | 22 | 10 |
| 公称通径(DN) | 压力等级(MPa) | L(mm) | D(mm) | H(mm) | D1(mm) | d2(mm) | 孔数n |
|---|---|---|---|---|---|---|---|
| DN10 | 4.0 | 200 | 90 | 387 | 60 | 14 | 4 |
| DN15 | 4.0 | 200 | 95 | 389 | 65 | 14 | 4 |
| DN20 | 4.0 | 200 | 105 | 394 | 75 | 14 | 4 |
| DN25 | 4.0 | 200 | 115 | 399 | 85 | 14 | 4 |
| DN32 | 4.0 | 200 | 140 | 412 | 100 | 18 | 4 |
| DN40 | 4.0 | 200 | 150 | 420 | 110 | 18 | 4 |
| DN50 | 4.0 | 200 | 165 | 432 | 125 | 18 | 4 |
| DN65 | 4.0 | 200 | 185 | 450 | 145 | 18 | 8 |
| DN80 | 4.0 | 200 | 200 | 465 | 160 | 18 | 8 |
| DN100 | 1.6 | 200 | 220 | 490 | 180 | 18 | 8 |
| DN125 | 1.6 | 200 | 250 | 514 | 210 | 18 | 8 |
| DN150 | 1.6 | 200 | 285 | 543 | 240 | 22 | 8 |
| DN200 | 1.6 | 200 | 340 | 595 | 295 | 22 | 12 |
| DN250 | 1.6 | 250 | 405 | 653 | 355 | 26 | 12 |
| DN300 | 1.6 | 250 | 460 | 710 | 410 | 26 | 12 |

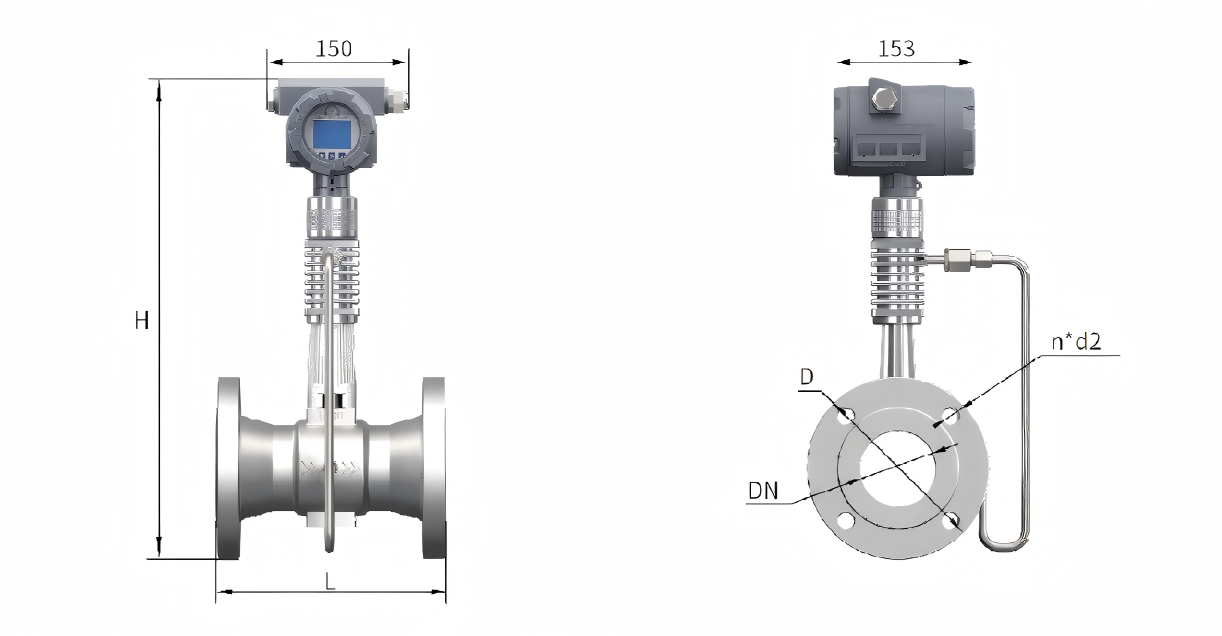

VRc系列涡街示意图
| 公称通径(DN) | 压力等级(MPa) | 长度L(mm) | 法兰外径D(mm) | 高度H(mm) | 中心距K(mm) | 螺栓孔数n | 螺栓孔径d2(mm) |
|---|---|---|---|---|---|---|---|
| DN15 | 1.6 | 180 | 95 | 395 | 65 | 4 | 14 |
| DN20 | 1.6 | 180 | 105 | 400 | 75 | 4 | 14 |
| DN25 | 1.6 | 180 | 115 | 405 | 85 | 4 | 14 |
| DN32 | 1.6 | 200 | 140 | 420 | 100 | 4 | 18 |
| DN40 | 1.6 | 200 | 150 | 430 | 110 | 4 | 18 |
| DN50 | 1.6 | 200 | 165 | 440 | 125 | 4 | 18 |
| DN65 | 1.6 | 200 | 185 | 460 | 145 | 8 | 18 |
| DN80 | 1.6 | 200 | 200 | 475 | 160 | 8 | 18 |
| DN100 | 1.6 | 250 | 220 | 495 | 180 | 8 | 18 |
| DN125 | 1.6 | 250 | 250 | 520 | 210 | 8 | 18 |
| DN150 | 1.6 | 250 | 285 | 550 | 240 | 8 | 22 |
| DN200 | 1.6 | 350 | 340 | 605 | 295 | 12 | 22 |
| DN250 | 1.6 | 450 | 405 | 665 | 355 | 12 | 26 |
| DN300 | 1.6 | 500 | 460 | 715 | 410 | 16 | 26 |
| DN350 | 1.6 | 500 | 520 | 775 | 470 | 16 | 26 |
| DN400 | 1.6 | 600 | 580 | 835 | 525 | 16 | 30 |
| DN500 | 1.6 | 600 | 715 | 940 | 650 | 20 | 34 |
| DN600 | 1.6 | 600 | 840 | 1045 | 770 | 20 | 36 |

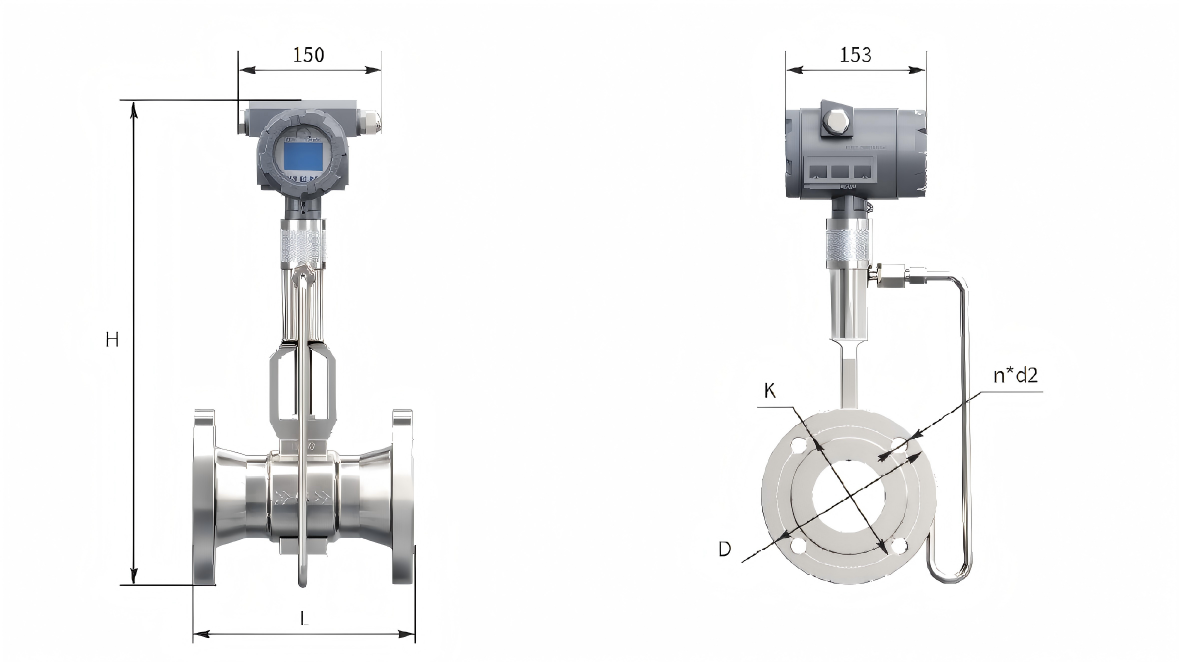

VRd系列涡街示意图
| 公称通径(DN) | 压力等级(MPa) | 长度L(mm) | 法兰外径D(mm) | 高度H(mm) | 中心距K(mm) | 螺栓孔数n | 螺栓孔径d2(mm) |
|---|---|---|---|---|---|---|---|
| DN15 | 1.6 | 180 | 95 | 395 | 65 | 4 | 14 |
| DN20 | 1.6 | 180 | 105 | 400 | 75 | 4 | 14 |
| DN25 | 1.6 | 180 | 115 | 405 | 85 | 4 | 14 |
| DN32 | 1.6 | 200 | 140 | 420 | 100 | 4 | 18 |
| DN40 | 1.6 | 200 | 150 | 430 | 110 | 4 | 18 |
| DN50 | 1.6 | 200 | 165 | 440 | 125 | 4 | 18 |
| DN65 | 1.6 | 200 | 185 | 460 | 145 | 8 | 18 |
| DN80 | 1.6 | 200 | 200 | 475 | 160 | 8 | 18 |
| DN100 | 1.6 | 250 | 220 | 495 | 180 | 8 | 18 |
| DN125 | 1.6 | 250 | 250 | 520 | 210 | 8 | 18 |
| DN150 | 1.6 | 250 | 285 | 550 | 240 | 8 | 22 |
| DN200 | 1.6 | 350 | 340 | 605 | 295 | 12 | 22 |
| DN250 | 1.6 | 450 | 405 | 665 | 355 | 12 | 26 |
| DN300 | 1.6 | 500 | 460 | 715 | 410 | 16 | 26 |
| DN350 | 1.6 | 500 | 520 | 775 | 470 | 16 | 26 |
| DN400 | 1.6 | 600 | 580 | 835 | 525 | 16 | 30 |
| DN500 | 1.6 | 600 | 715 | 940 | 650 | 20 | 34 |
| DN600 | 1.6 | 600 | 840 | 1045 | 770 | 20 | 36 |
备注:以上尺寸如与实物尺寸发生冲突,以实物尺寸为准。

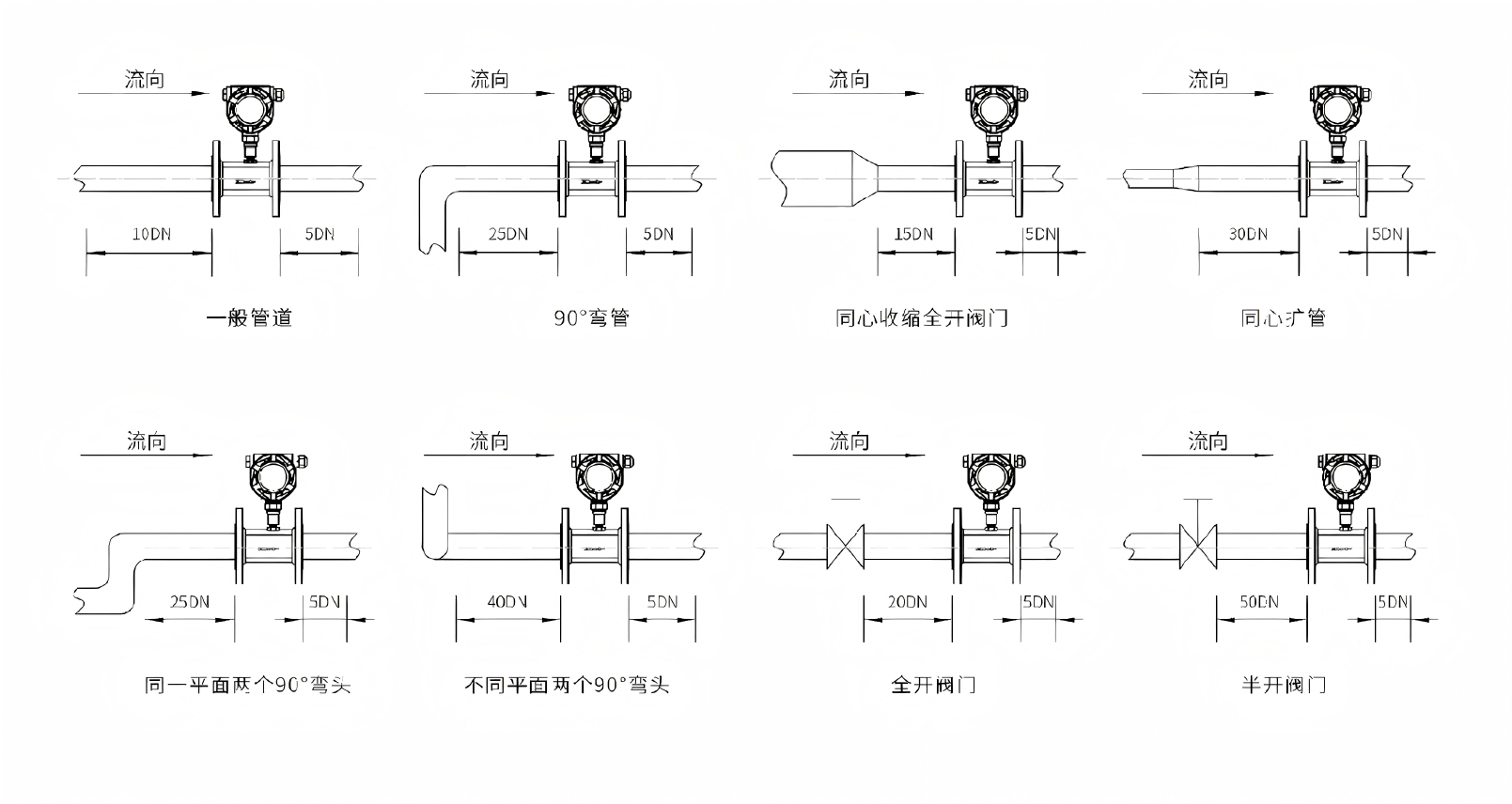

涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图 DN为仪表公称通径 单位: mm
