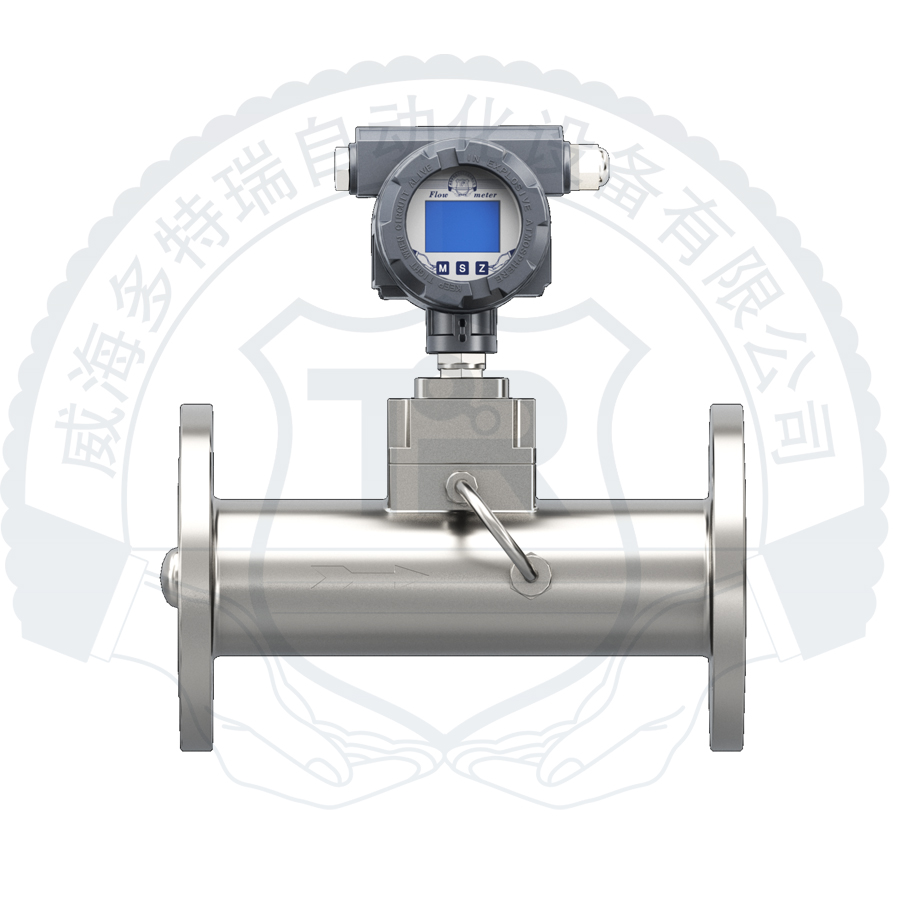

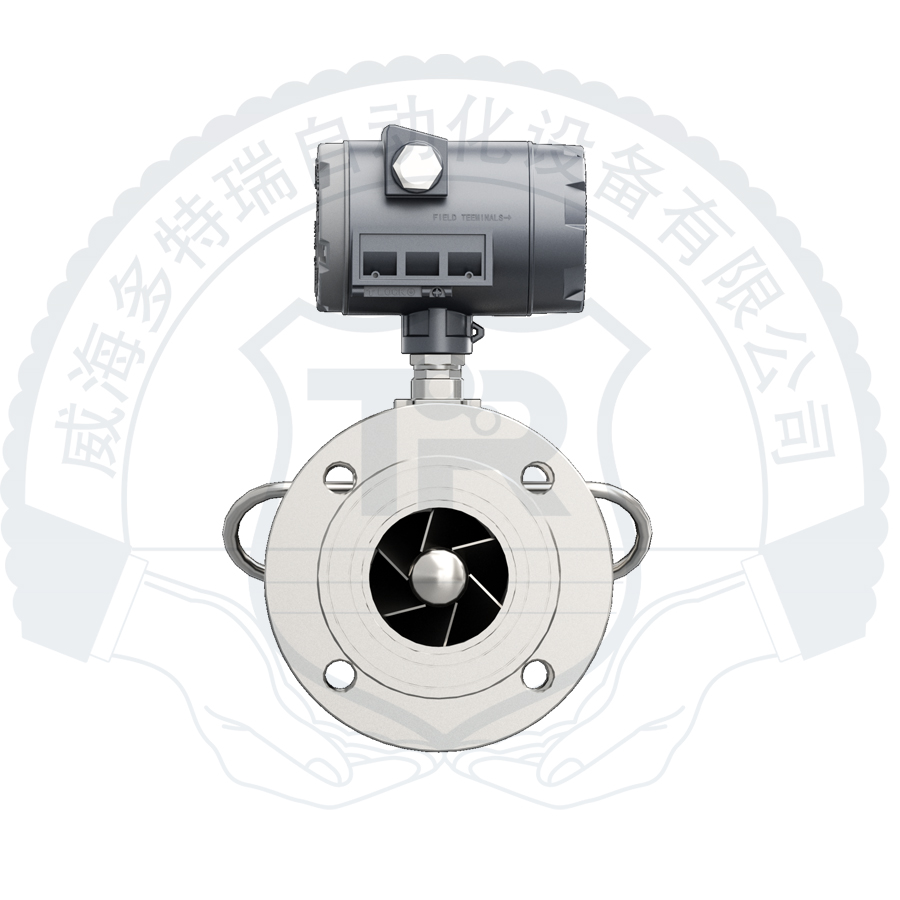

DTRLUXB 升级款旋进旋涡流量计

旋进旋涡流量计

DTRLUXB 升级款旋进旋涡流量计是威海多特瑞自动化设备有限公司研制的流量计，在软硬件上均采用了多项新技术，具有功能齐全、精度高、运行可靠的特点，旋涡流量计主要由本体、传感器、积算仪组成，它能在很宽的流量范围内准确测量气体、液体和蒸汽的流量，不受流体物理性质的影响。


销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

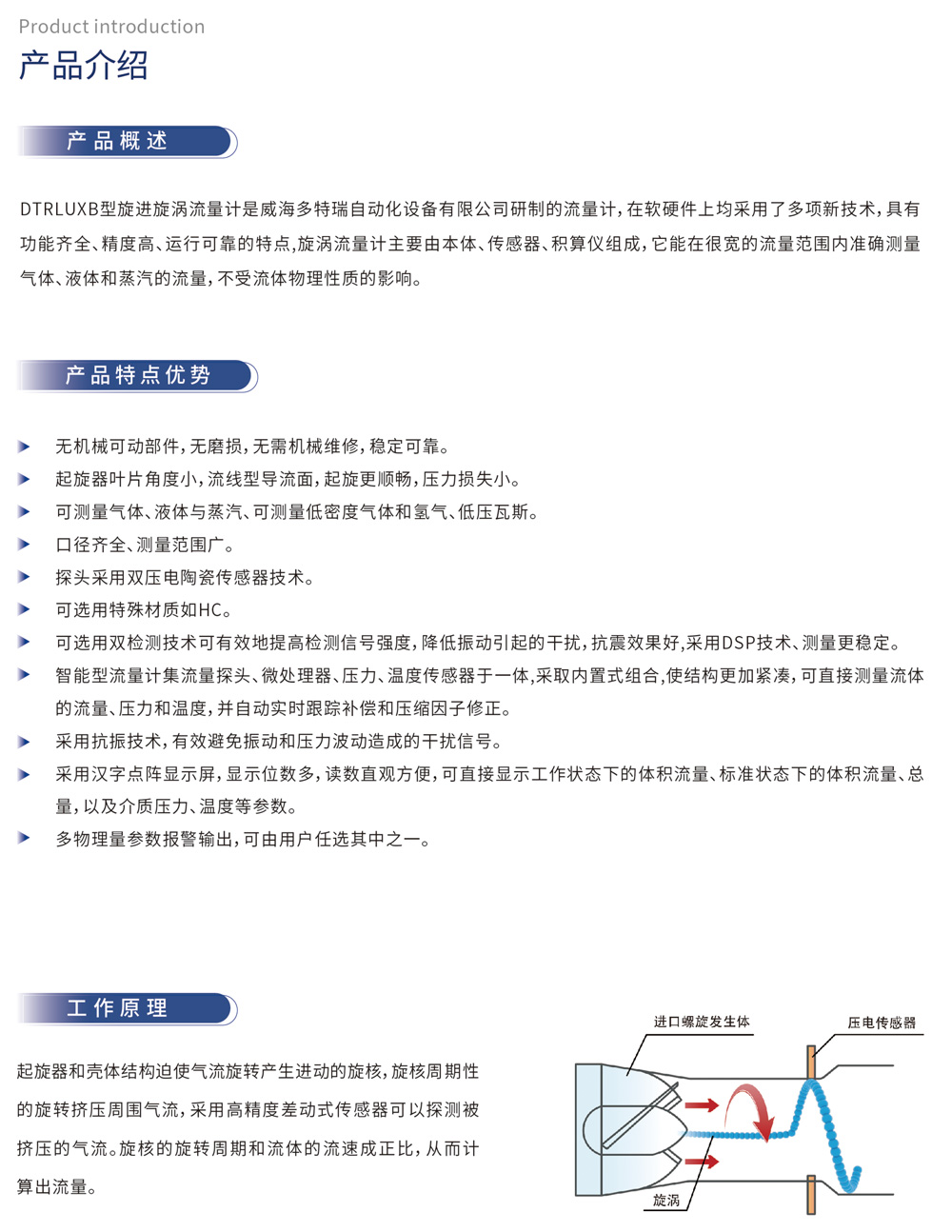

产品概述：DTRLUXB型旋进漩涡流量计（不锈钢-双探头旋进漩涡流量计）是威海多特瑞自动化设备有限公司研制的流量计，在软硬件上均采用了多项新技术，具有功能齐全、精度高、运行可靠的特点，旋涡流量计主要由本体、传感器、积算仪组成，它能在很宽的流量范围内准确测量气体、液体和蒸汽的流量，不受流体物理性质的影响。产品特点优势：无机械可动部件，无磨损，无需机械维修，稳定可靠。起旋器叶片角度小，流线型导流面，起旋更顺畅，压力损失小。可测量气体、液体与蒸汽、可测量低密度气体和氢气、低压瓦斯。口径齐全、测量范围广。探头采用双压电陶瓷传感器技术。可选用特殊材质如HC。可选用双检测技术可有效地提高检测信号强度，降低振动引起的干扰，抗震效果好，采用DSP技术、测量更稳定。智能型流量计集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正。采用抗振技术，有效避免振动和压力波动造成的干扰信号。采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数。多物理量参数报警输出，可由用户任选其中之一。工作原理：起旋器和壳体结构迫使气流旋转产生进动的旋核，旋核周期性的旋转挤压周围气流，采用高精度差动式传感器可以探测被挤压的气流。旋核的旋转周期和流体的流速成正比，从而计算出流量。

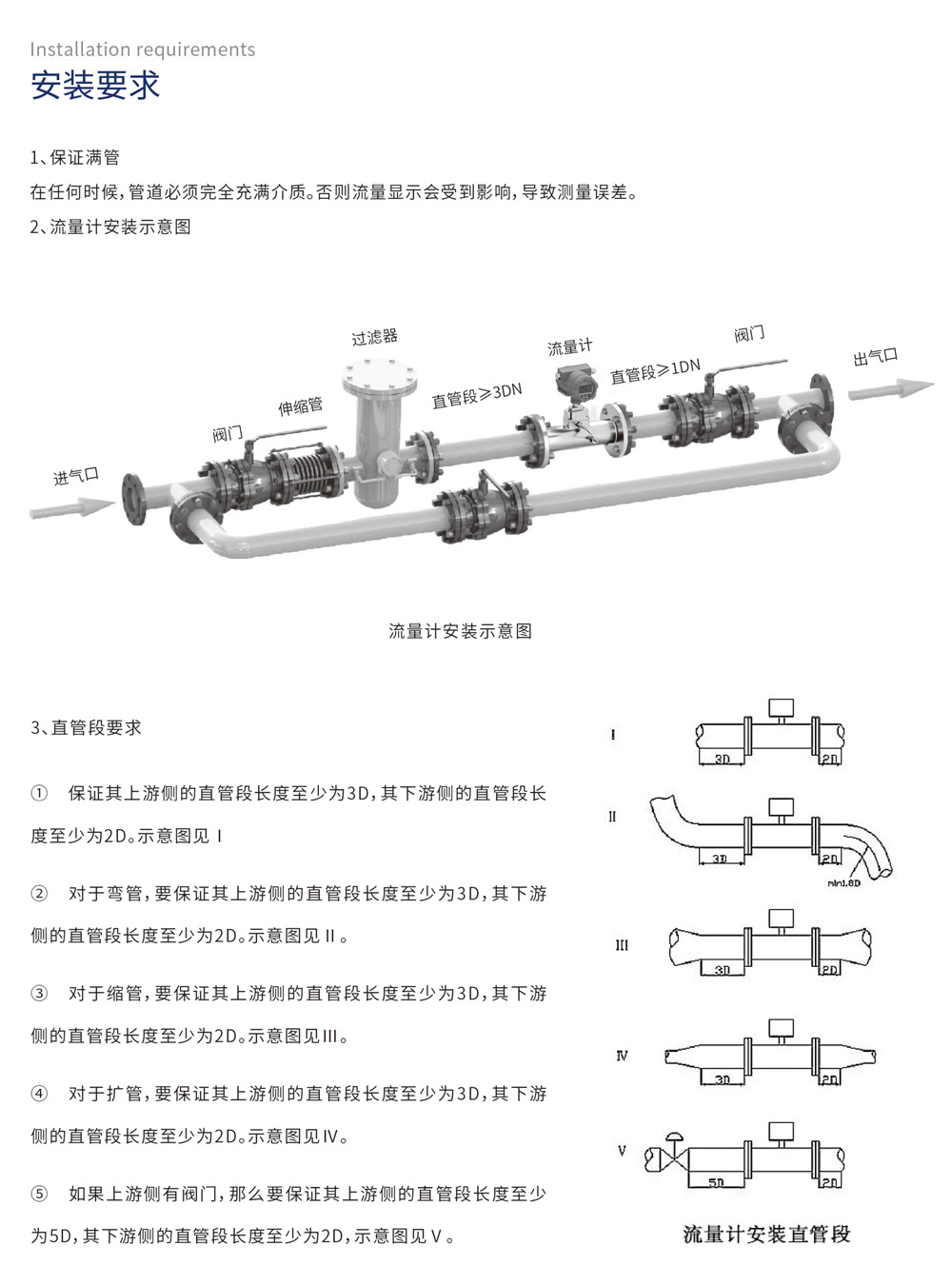

安装要求：1、保证满管在任何时候，管道必须完全充满介质。否则流量显示会受到影响，导致测量误差。2、流量计安装示意图。3、直管段要求。① 保证其上游侧的直管段长度至少为3D，其下游侧的直管段长度至少为2D。示意图见Ⅰ② 对于弯管，要保证其上游侧的直管段长度至少为3D，其下游侧的直管段长度至少为2D。示意图见Ⅱ。③ 对于缩管，要保证其上游侧的直管段长度至少为3D，其下游侧的直管段长度至少为2D。示意图见Ⅲ。④ 对于扩管，要保证其上游侧的直管段长度至少为3D，其下游侧的直管段长度至少为2D。示意图见Ⅳ。⑤ 如果上游侧有阀门，那么要保证其上游侧的直管段长度至少为5D，其下游侧的直管段长度至少为2D，示意图见Ⅴ。

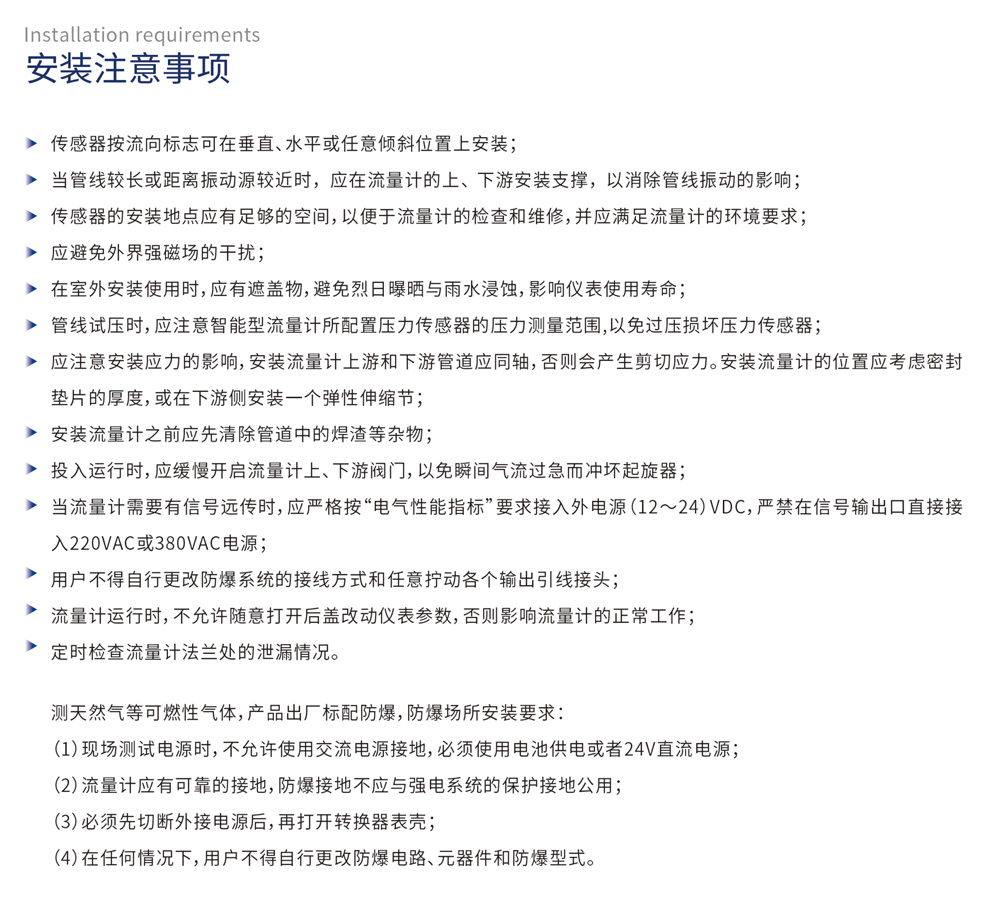

安装注意事项：传感器按流向标志可在垂直、水平或任意倾斜位置上安装；当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；应避免外界强磁场的干扰；在室外安装使用时，应有遮遗物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围，以免过压损坏压力传感器；应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节；安装流量计之前应先清除管道中的焊渣等杂物；投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器；当流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（12～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作； 定时检查流量计法兰处的泄漏情况。测天然气等可燃性气体，产品出厂标配防爆，防爆场所安装要求：现场测试电源时，不允许使用交流电源接地，必须使用电池供电或者24V直流电源；流量计应有可靠的接地，防爆接地不应与强电系统的保护接地公用；必须先切断外接电源后，再打开转换器表壳；在任何情况下，用户不得自行更改防爆电路、元器件和防爆型式。

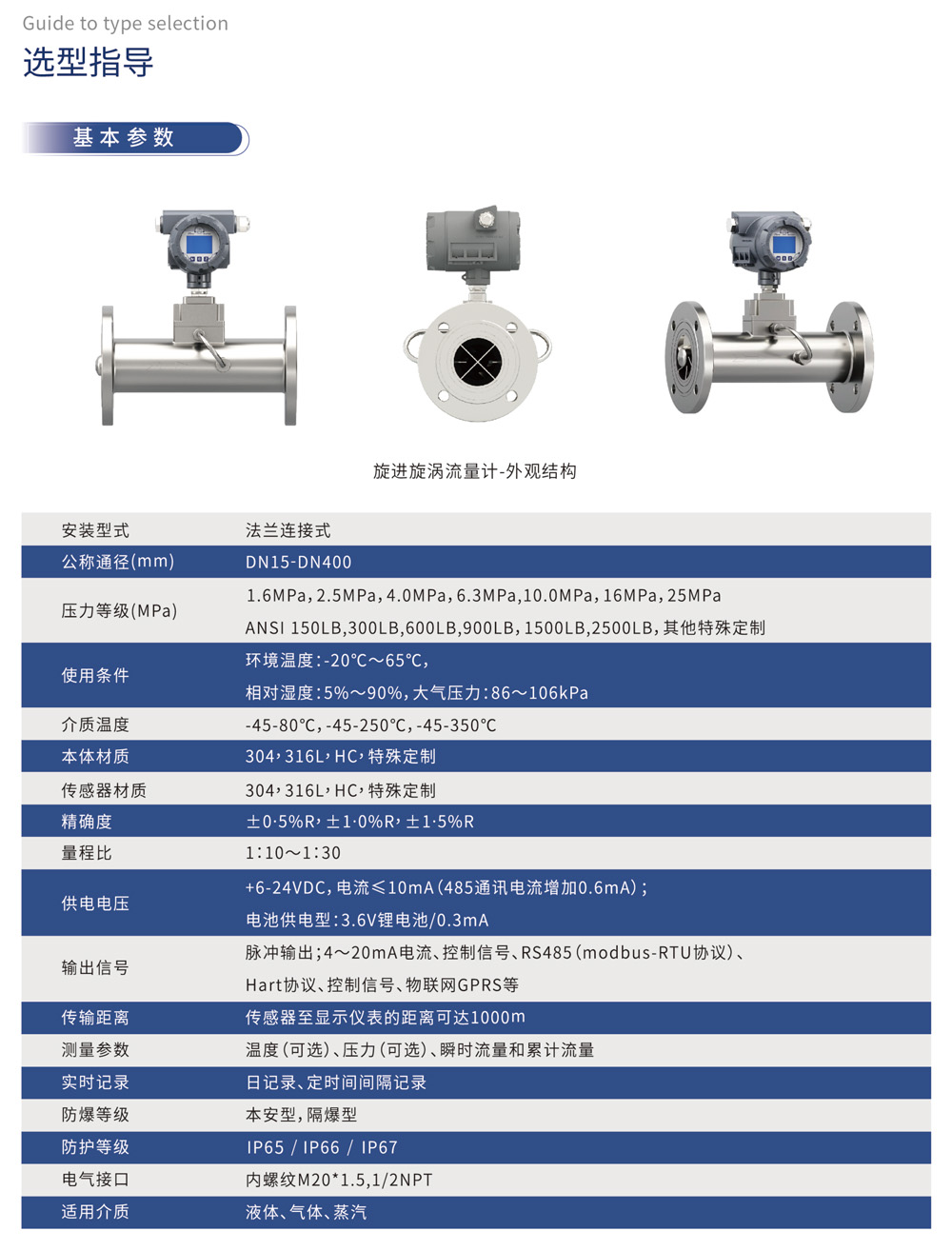

选型指导 基本参数

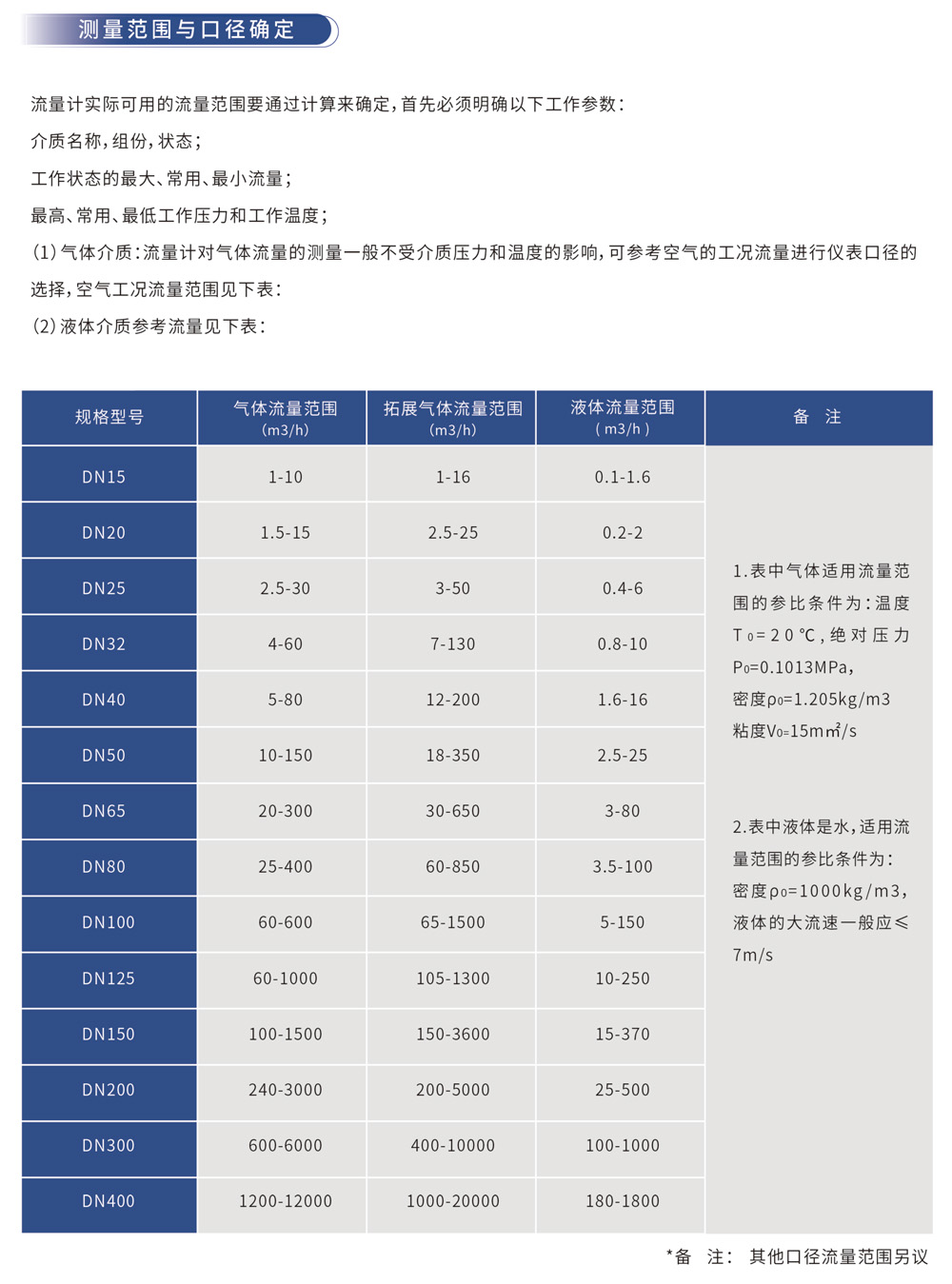

测量范围与口径确定

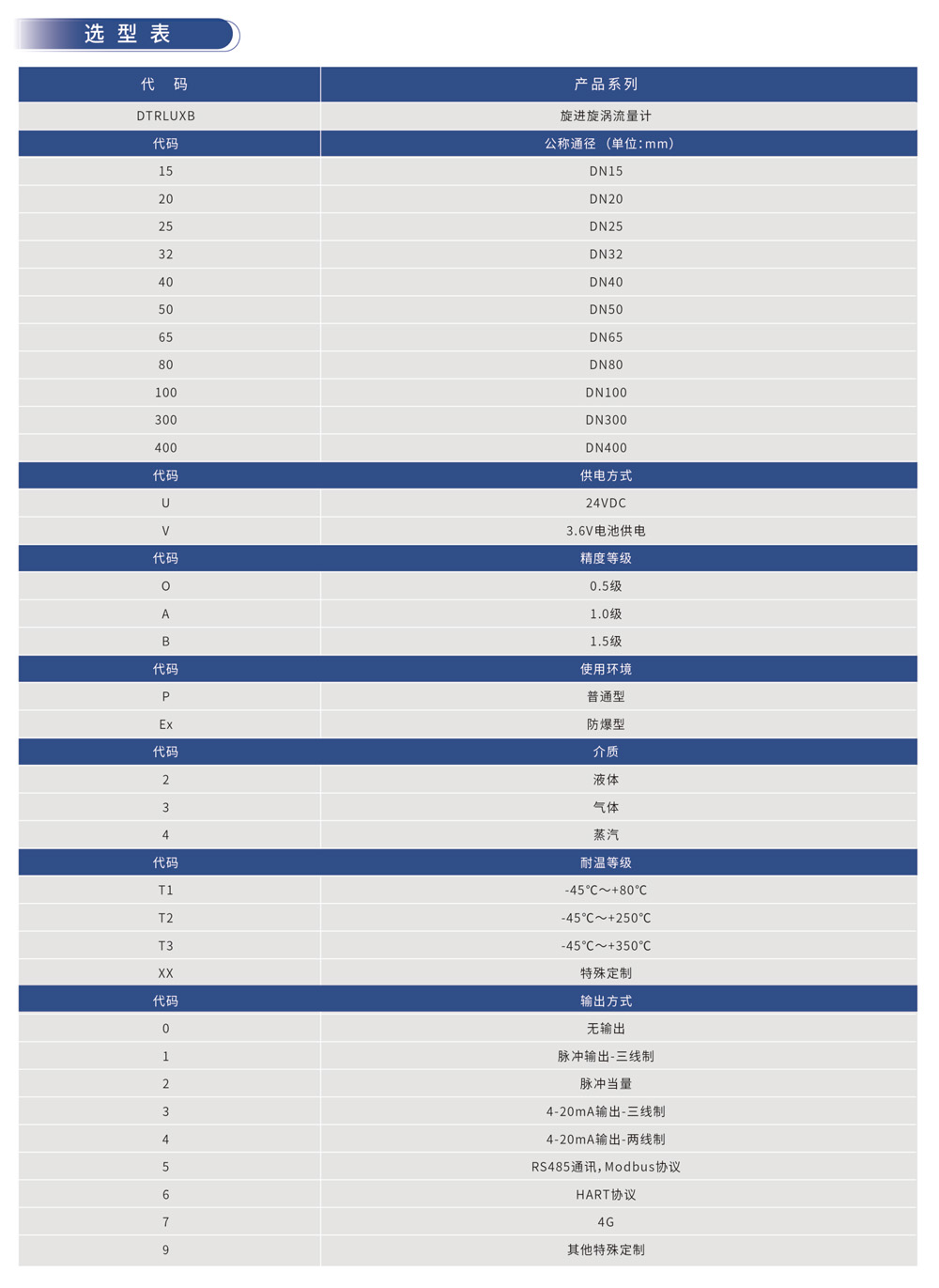

选型表

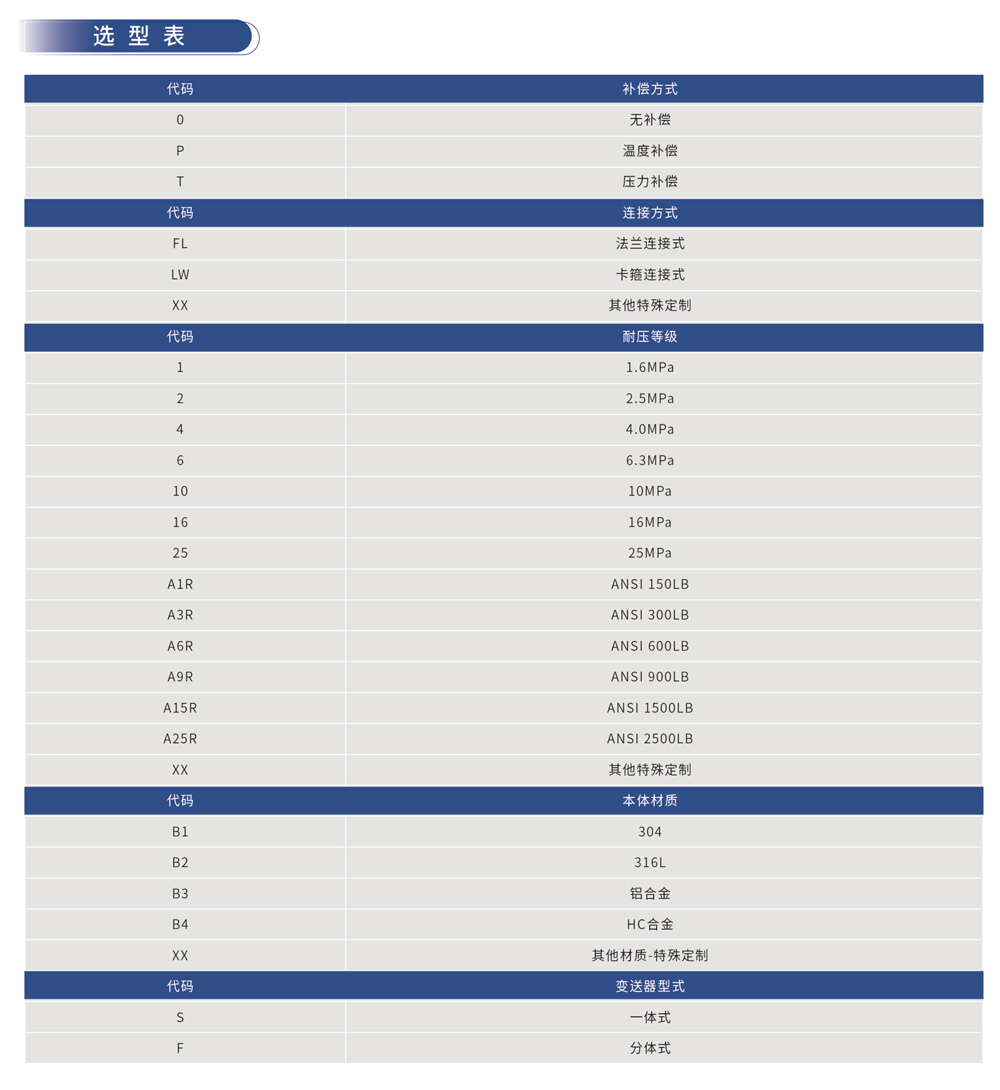

选型表

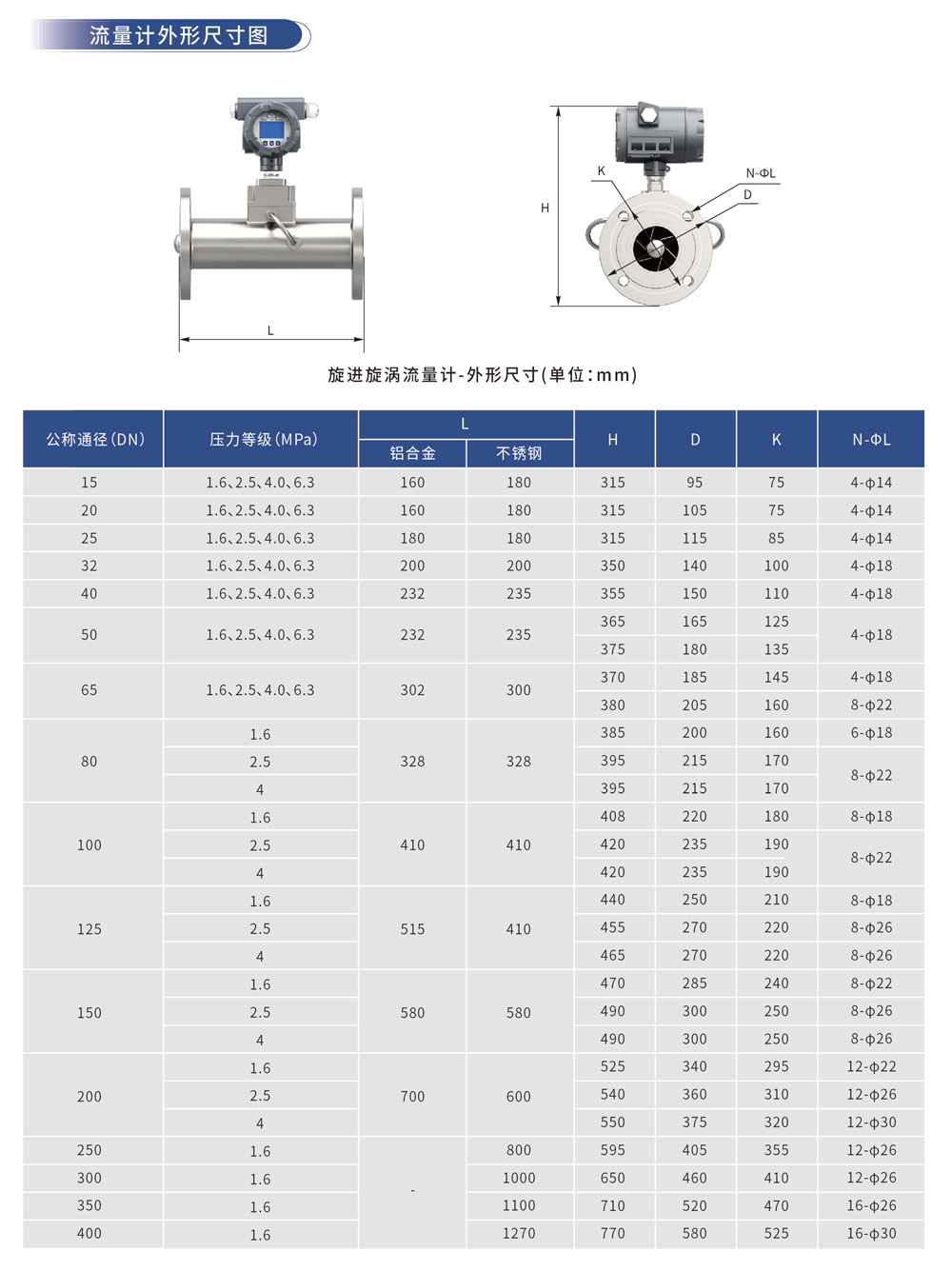

流量计外形口径图
